The Windows Deployment Services Management Pack includes monitors, rules, views, tasks and knowledge for the monitoring of your Windows Deployment Services infrastructure for Windows Server 2012.
Important! Selecting a language below will dynamically change the complete page content to that language.
-
File Name:
System Center Monitoring Pack for WDS.msi
WDS 2012 MP Guide.doc
File Size:
452.0 KB
247.0 KB
The Windows Deployment Services Management Pack includes monitors, rules, views, tasks and knowledge for the monitoring of your Windows Deployment Services infrastructure for Windows Server 2012.
Feature Summary
- Windows Server 2012 Support
- Service Health Monitoring
- State and Alert Views
- Performance Monitoring
- Alert Knowledge Base Information
Release History
- 2/27/2013 — Initial English release, version 7.0.8560.0
-
Supported Operating Systems
Windows Server 2012
- Other Software:
- Windows Server 2012 with Windows Deployment Services Role
- System Center 2012 — Operations Manager
-
Please refer to WDS 2012 MP Guide for instructions.
Всем привет!
Знаю что на форуме написано кучу постов про WDS и как его запустить с бубном и плясками, но не нашел ни одного поста про OFFLINE версию, ведь в гараже не у всех хорошо ловит интернет или попросту вообще не ловит, а фотографии электросхем на телефоне не очень удобны.
Начнем с того что такое WDS.

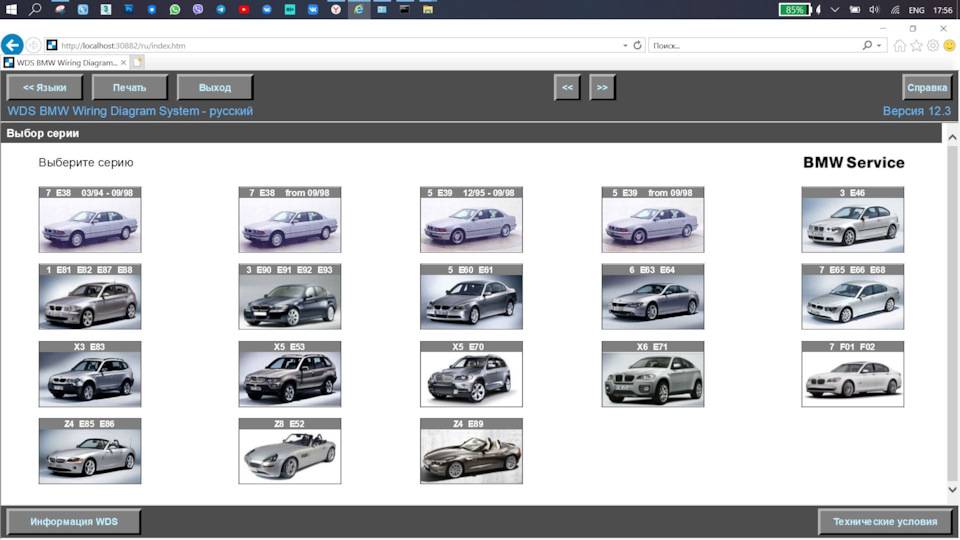

WDS (Wiring Diagram System) — содержит всю информацию о электрических цепях и их принципах работы для автомобилей марки BMW. Это очень удобная программа для просмотра электрических схем, распиновки блоков, и где и какой находится провод, его цвет, и куда он подключается.
Был у меня как то на старом ноуте WDS онлайн и офлайн и Reingold(диагностика) и все это работало на Windows 7, но пришло время и ноут больше не запустился (отошел в мир иной).
Начал это все устанавливать на новый ноут под Windows 10, но ничего не запустилось и не завелось.
Стал разбираться, удалял, перезагружал, устанавливал, по 100 раз менял настройки и расширения браузеров, пытался найти старые версии Java и так 4 часа подряд.
По итогу проблема была все таки в Java.

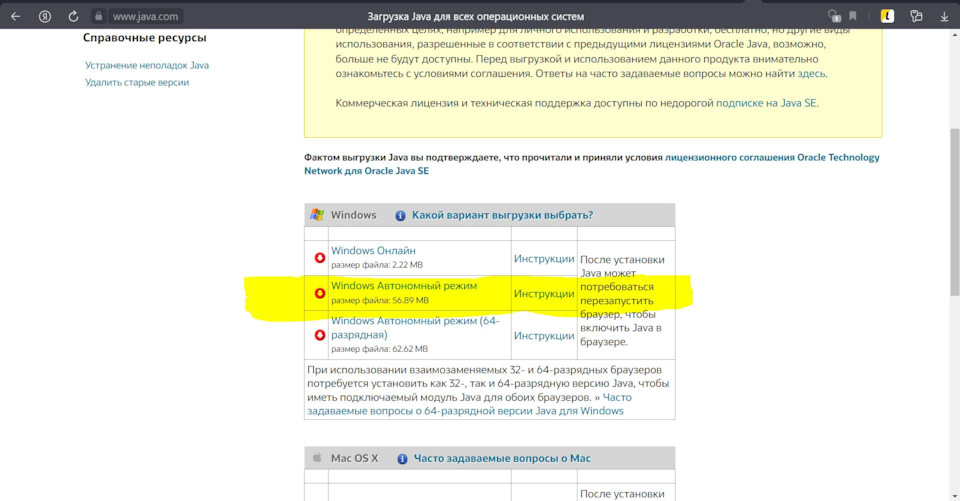

На данный момент последняя версия Java это 8-я, и меня автоматически перекидывало на официальном сайте на скачивание Java 8 для 64-х разрядных систем под мой ноутбук, а WDS оказывается не работает на 64-х разрядной системе, ему нужно только 32-х разрядная ( точнее Java для 32-х разрядной системы)
Как только установил Java для 32-х разрядной, то все сразу завелось и поехало!)
Теперь смело можно ехать в гараж и копать любые схемы!)
Саму версию WDS Offline как я понял сделал вот этот человек, его ник mafet, низкий поклон ему и огромное спасибо, нашел я это все дело на форуме вот тут: www.e46club.ru/forumvb/viewtopic.php?t=139421
Для установки WDS offline нам необходимо:
1) Java 32-x разрядной системы (Version 8 Update 371)
2) WDS offline(как устанавливать и настраивать есть в инструкции внутри, все очень просто)
3) Браузер Internet Explorer (другие браузера не подходят, даже собрат Microsoft Edge отдыхает)
Что бы WDS вам пригодился только в дооснащении всяких плюшек и никаких поломок)
Если знаешь что такое WDS или пригодилась запись то ставь ЛАЙК, всем удачи!)
89
Да (пригодилась или пригодится) 16
0
Нет (я и сам все знал) 0
11
Зашел просто почитать) 2
18 голосов
Время на прочтение8 мин
Количество просмотров249K
Начало и конец
Добрый день всем читающим!
Много статей было об этом, много блогов, но статья HowTo, без напильника, найдена не была, и это крайне печально.
Для небольших развертываний эта вещь, из коробки просто незаменима.
Для тех кто не знает: WDS (центр развертывания) это специальное средство, которое есть в серверной ОС Microsoft, с помощью него можно установить систему на большое количество компьютер одновременно, с помощью сети, используя PXE.
Также тут будет информация о препарировании wim, и немножко о DHCP.
Итак начнем под катом.
Часть 1. Установка
Эту часть можно пропустить тем, кто хоть раз делал установку служб\компонентов в Server 2012R2. Из этого блока нужен только пункт 1.3.
Идеалом для WDS является, если DHCP сервером является эта же машина. Тогда он может корректно передать информацию о PXE Boot.
1.1 Включение WDS
Установка WDS в картинках. Все просто.
Дальше начинается то, что потребует чуть больше, чем просто Nextnextnext)/
1.2 Включение роли
Настройка
После установки выбираем в списке консоли наш сервер WDS.
Так как по умолчанию предлагается загрузочные и установочные образы хранить на системном диске (что не рекомендуется), то создадим на разделе E: папку RemoteInstall, которая и была указана мастеру настройки сервера.
Тут на ваш выбор
1.3 Образы
На установочном диске с любой системой, начиная с Vista, есть папка source, там лежат два файла boot.wim и install.wim
Boot.wim — это образ для запуска, предзагрузочный.
install.wim — это образ самой системы.
Если boot.wim ещё надо будет подготовить, для работы, то install.wim сразу готов для установки.
В диспетчере сервера boot — образы загрузки, install — образы установки.
Часть 2. Препарирование Boot.wim
Очень часто возникает одна большая пролема:
Сразу интегрируем необходимые драйвера в этот образ, дабы избежать этой проблемы.
Она возникает, из-за отсутствия в образе драйверов для сетевой карты, которая интегрирована \ установлена в компьютер, на котором будет происходить установка ОС.
2.1 Утилиты
По умолчанию в 2012 сервере, после установки WDS, утилита dism может работать с образами wim в полной мере.
Для 2008/R2 или 7 вам понадобится Windows Automated Installation Kit (WAIK) и у вас появится инструмент dism.
Создаем структуру папок: c:\drivers\mount — папка монтирования WIM образа; c:\drivers\lan_drivers — папка с драйверами для сетевой карты.
Копируем boot.wim от ОС в папку c:\drivers
Предостерегаю! Чем больше драйверов, тем больше универсальности, но и размер образа сильно увеличивается, это необходимо учитывать. Образ целиком заливается в RAM.
2.2 Препарирование
Для 2008\7 запускаем Deployment Tools Command Prompt из меню пуск с правами администратора.
Для 2012 — запускаем командную строку с правами администратора.
Смотрим содержимое загрузочного образа boot.wim:
dism /get-wiminfo /wimfile:c:\drivers\boot.wim
По идее там должно быть так:
Как видно из скриншота boot.wim содержит два образа — Windows PE (Индекс 1) и Windows Setup (Индекс 2). Драйвера для сетевой карты надо добавлять в Windows Setup, поэтому будем работать с образом 2 (Индекс 2).
Но не так всё просто.
Компания добра
Microsoft заблокировала для изменения этот образ, для его редактирования его надо «перезалить».
Выполняем:
Dism /Export-Image /SourceImageFile:c:\drivers\boot.wim /SourceIndex:1 /DestinationImageFile:c:\drivers\boot1.wim
Dism /Export-Image /SourceImageFile:c:\drivers\boot.wim /SourceIndex:2 /DestinationImageFile:c:\drivers\boot1.wim
Соответственно, мы перезалили образы Windows PE\Setup в новый файл.
Сначала скопировали первый, потом второй индекс.
Удаляем boot.wim, переименовываем boot1.wim в boot.wim
dism /get-wiminfo /wimfile:c:\drivers\boot.wim
Должна выдать те же два раздела, с index 1 & 2.
2.3 Добавление драйверов
Монтируем образ с индексом 2 из файла boot.wim в папку «c:\drivers\mount» командой:
dism /Mount-Wim /WimFile:c:\drivers\boot.wim /index:2 /MountDir:c:\drivers\mount
Добавляем драйвера в образ. Драйвера можно добавлять по одному, либо сразу все из определенной директории.
Для добавления драйвера указываем полный путь к файлу .INF:
dism /image:c:\drivers\mount /add-driver /driver:«C:\drivers\lan_drivers\E1C5232.INF»
Если драйверов много, то указываем каталог в качестве источника для поиска и добавления драйверов:
dism /image:c:\drivers\mount /add-driver /driver:«C:\drivers\lan_drivers» /recurse /forceunsigned
параметр /recurse используется, чтобы установить драйвера из вложенных каталогов, а /ForceUnsigned для установки неподписанных драйверов.
После добавления всех драйверов загрузочный образ нужно закрыть (отмонтировать).
dism /unmount-wim /mountdir:c:\drivers\mount /commit
параметр /commit указывает, что нужно сохранять все изменения в образе, без него все изменения будут потеряны.
2.4 Образ в хранилище
Теперь перекопируем его в любую директорию, где у вас будут хранится образы.
И установим на сервер WDS.
Теперь необходимо указать имя. Имя образа — это то, что будете видеть вы, при выборе загрузчиков, если у вас их несколько.
2.5 Безопастность
Security — Чтобы добавить разрешения для учетной записи пользователя на группу образов, щелкните правой кнопкой мыши группу оразов и нажмите security. Добавьте учетную запись пользователя из AD и настройте полный контроль. Если вы используете учетную запись администратора домена во время установки WDS, то это можно не делать.
Часть 3. Образ системы. Кастомный вариант
Для начала устанавливаем ОС. Ставим всё что надо.
Далее препарируем её. По ссылке создание настроенного образа операционной системы
Хорошая статья по IMAGEX + WINPE созданию образа там же есть ссылки вначале статьи для создания WIN7 & WIN8. Либо находим на просторах интернета WindowsPE, по вашему желанию)
Для дальшейшего нам нужен образ WinPe с утилитой ImageX правильной битности.
3.1 Создание образа и его копирование на сетевой ресурс с помощью Windows PE и программы ImageX
Теперь запишем образ компьютера, с помощью среды Windows PE и программы ImageX и сохраним на сетевом ресурсе.
Для этого необходимо загрузиться с диска Windows PE.
Для того чтобы иметь доступ на запись к сетевому ресурсу, необходимо к нему подключиться, введя следующую команду:
NET USE y: \\nmp\oem\<имя папки> /USER:AD\ *
И ввести свой пароль.
! надо понять какой диск является каким, для этого с помощью команды DIR C: (D,E,F & etc), перебираем диски, если их несколько
Далее необходимо записать образ основной установки с помощью программы ImageX, расположенной в среде Windows PE, или на другом диске, на сетевой ресурс. Для этого необходимо ввести следующую команду:e:\imagex.exe /capture d: y:\ <имя>.wim «<название>» /compress fast /verify
Где e:\ — RAM Disk, D: — OS Disc, Y: — сетевой диск. После этого пойдёт процесс создания и копирования образа на указанный сетевой ресурс.
По завершении создания образа и его копирования на сетевой ресурс необходимо ввести команду exit и приложение закроется и компьютер начнёт перегружаться.3.1.1 Ручное развертывание
Если необходимо руками образ развернуть (без WDS) но по сети
Битность системы должна быть той же, что и у системы, которую мы распаковываем.
После создания образа, можно развернуть его на новое оборудование с помощью программы ImageX и среды Windows PE.
Форматируем диск, для распаковки на него WMI.
Для этого надо ввести следующие команды:diskpart
select disk 0
clean
create partition primary size=100
select partition 1
format fs=ntfs label=«system»
assign letter=c
active
create partition primary
select partition 2
format fs=ntfs QUICK
assign letter=e
exitМожно создать сценарий для данной процедуры, сохранив приведенную информацию в текстовый файл в папке с образом. Чтобы выполнить сценарий из командной строки среды Windows PE, необходимо ввести команду: diskpart /s <имя_сценария>.txt
Форматирование следует проводить ТОЛЬКО в среде Windows PE. Если отформатировать жёсткий диск на другом компьютере средствами Windows, а затем вставить этот жёсткий диск в конечный компьютер, то образ с вероятностью 80% НЕ РАЗВЕРНЁТСЯ.
Подключаемся к сетевому ресурсу для развёртывания образа, введя следующую команду:
NET USE y: \\nmp\oem\<имя папки> /USER:AD\ *
Вводим пароль.
! надо понять какой диск является каким, для этого с помощью команды DIR C: (D,E,F & etc), перебираем диски, если их несколько
Разворачиваем образ на жесткий диск с помощью программы ImageX, с сетевого ресурса, введя следующую команду:d:\imagex.exe /apply y:\<имя>.wim 1 e: /verify
После этого пойдёт процесс развёртывания образа на указанный жёсткий диск с сетевого ресурса.
Далее, с помощью средства BCDboot необходимо инициализировать хранилище данных конфигурации загрузки (BCD) и скопировать файлы среды загрузки в системный раздел, введя в командной строке следующую команду:
e:\windows\system32\bcdboot e:\windows
По завершении создания образа и его копирования на сетевой ресурс необходимо ввести команду exit и приложение закроется и компьютер начнёт перегружаться.
Настроенный образ развернут на конечный компьютер.
3.2 Сервер
Настроим сервер, для работы с образами.
Добавим наш готовый образ в «Образы установки»:
Как в случае с загрузочным образом указываем мастеру путь к файлу wim, который мы создали:
В оригинальном файле install.wim может содержаться несколько редакций:
Но в созданном должна быть только одна.
Часть 4. Великий и ужасный DHCP
1) WDS и DHCP установлены на одном сервере.
WDS и DHCP не могут занимать порт UDP 67 одновременно. Запретив службе WDS прослушивать порт UDP 67, можно предоставить порт для DHCP-трафика и присвоить DHCP-параметру 60 (параметр области или сервера) значение PXEClient, устранив конфликт.
Если служба WDS устанавливается на DHCP-сервере, в ходе настройки появляется страница DHCP Option 60. Установите флажки Do not listen on port 67 и Configure DHCP option 60 to PXEClient. В сообщении, получаемом клиентом от сервера DHCP, содержится IP-адрес, маска подсети и параметр 60.
В результате клиенту становится ясно, что сервер DHCP является одновременно и сервером WDS. Если позднее добавить DHCP к серверу WDS, можно настроить этот параметр, щелкнув правой кнопкой мыши на имени сервера в оснастке WDS и выбрав пункт Properties. На вкладке DHCP имеются аналогичные флажки.2) WDS и DHCP находятся на различных серверах, в одной подсети с клиентами.
Дополнительной настройки не требуется, так как WDS и DHCP расположены на разных серверах. Обе службы могут прослушивать порт UDP 67, а клиенты находятся в одной подсети с серверами WDS и DHCP, поэтому широковещательный трафик доступен для всех.
3) WDS и DHCP устанавливаются на различных серверах, в разных подсетях.
Службы WDS и DHCP, установленные на разных серверах, не мешают друг другу прослушивать порт UDP 67.
Вы должны настроить маршрутизатор на отправку широковещательных пакетов, потому что чаще всего мы видим, что широковещательные пакеты не могут идти в другие подсети. Кроме того, весь трафик на UDP порт 4011 от клиентских компьютеров к серверу служб развертывания Windows должен быть направлен соответствующим образом.
Чтобы помочь клиенту WDS найти сервер WDS мы должны настроить DHCP опцию 66 и DHCP опцию 67.
Настройка параметров DHCP в сети IPv4 выполняется из оснастки DHCP, доступной из раздела Administrative Tools меню Start.В оснастке DHCP разверните IPv4, а затем щелкните правой кнопкой мыши Server Options (или параметры области) и выберите пункт Configure Options. Прокрутите список до элемента 066 Boot Server Host Name, установите флажок и введите имя узла сервера WDS в текстовом поле (можно использовать имя, но желательно IP).
Затем установите флажок 067 Bootfile Name. В текстовом поле введите путь и имя файла Preboot Execution Environment (PXE) для загрузки на клиенте. Текстовое значение для параметра 67:
boot\x86\wdsnbp.com — 32 bit
ИЛИ
boot\x64\wdsnbp.com — 64 bitТакже есть рекомендации с иностранных сайтов:
Configure DHCP option 67 with the right boot image file.
For 32-bits systems \boot\x86\wdsnbp.com
For 64-bits systems \boot\x64\wdsnbp.com4.1 CNP
Client Naming Policy — в настройках сервера WDS, выберите AD DS. В Client Naming Policy указать формат, на основании которого компьютерам будет задаваться имя.
Шаблон по умолчанию именования %61Username% #, это означает, WDS создаст имя компьютера, используя имя пользователя, вошедшего на удаленный при выполнении процесса установки и # это число 1,2,3… до 999 будет добавлен после имени пользователя.4.2 Cisco DHCP MODE
Тут не так страшно как кажется:
BU# ip dhcp pool DATA
BU# option 66 ascii «1.2.3.4»
BU# option 67 ascii «bootfile.pxe»Часть 5. немного послесловия
Собственно всё. Это небольшая статья, и кажется она закончена.
Кто-бы что не говорил, но для небольших сеток это очень нужная вещь.
Для тех, кто захочет расширить функционал, есть просто отличная статья на Geektimes: «Добавляем WDS универсальности».На этому спешу откланяться, спасибо всем кто заинтересовался этой статьёй.
Гиктаймс форевер!
Если есть оЧепятки в тексте пиши в личных сообщениях, флудить и троллить не спортивно! Если можете что-то важное добавить, добавлю в статью.
UPD. спасибо darthslider и
navionСуществует MDT (Microsoft Delpoyment Toolkit).
С помощью него можно сразу добавить ключ в образ и установить продукты с quiet установкой.
Также настроить имя пользователя администратора и его пароль.
Требует отдельного компьютера и установленных зависимостей.darthslider
В первую очередь MDT — это поддежка Task Seqence, то есть это любые скрипты и настройки на любом этапе установки.
Так же это удобный редактор unattend.xml
Ну и в придачу установка ПО, постнастройка, ввод в домен и тд, а так же поддержка сценариев обновления ОС (захват по и настроек, установка новой ос, восстановление), миграции пользователя на новый пк (схоже с предыдущим сценарием). Но последние 2 пунтка это довольно сильное шаманство.(О настройке и поднятии видео ТУТ.)
Introduction
Windows Deployment Services (WDS) is a server role in Windows Server that primarily focuses on network-based deployments using the Preboot Execution Environment (PXE). WDS enables you to perform network-based installations of Windows, and it’s often used in conjunction with MDT (Microsoft Deployment Toolkit) for a complete deployment solution.
If you’re deploying Windows over the network and want to use PXE boot, you might choose to install WDS. However, it’s not a strict requirement for using MDT. This guide walks you through configuring WDS in 2024, empowering you to deploy and manage Windows images across your network.
Lab Setup
Here is a quick review of the how the lab is set up using Hyper-V:
Server-1
- OS: Windows Server 2019.
- Network: the VM is connected to External V-Switch that binds to the physical network adapter. It allow the VM to communicate on the same network as other devices connected to the Router.
- DHCP Functionality: in the lab we use the a Router that acts as the DHCP server, it will automatically allocating IP addresses to devices during the PXE boot process
PC-1
- PC-1 is a VM. We use this VM for PXE boot after setting up WDS
- We will use WDS to deploy Windows 10 on PC-1 virtual machine
NOTE:
Starting with Windows 11, Windows Deployment Services (WDS) will no longer support workflows that rely on boot.wim from installation media or running Windows Setup in WDS mode. If you PXE-boot from a WDS server using boot.wim from installation media, Windows Setup launching in WDS mode will no longer be supported. For more information, go to this link.
In this lab we choose to deploy Windows 10 and therefore we are able to use boot.wim as the boot image and run Windows Setup in WDS mode.
Step 1: Download and Install Windows ADK (Optional)
Note that you do not necessarily need to install the Windows Assessment and Deployment Kit (ADK) to use WDS alone. However, installing the ADK provides several benefits that can significantly enhance your WDS experience such as customize captured Windows images or automate deployment.
Go to this link to Download and Install Windows Assessment and Deployment Kit (Windows ADK). Make sure to select “ADK for Windows 11 version 22H2“
Step 2: Install WDS Role
- Open Server Manager. You can access it by searching for “Server Manager” in the Start menu.
- Click on “Add roles and features” in the right pane.
- Select “Role-based or feature-based installation” and click “Next.”
- Choose the server where you want to install WDS and click “Next.”
- Expand “Server Roles,” scroll down, and check the box next to “Windows Deployment Services.”
- Click “Next” and then “Add Features” if additional features are required. Click “Next” again.
- Review the selections and confirm by clicking “Install.”
Below are screenshots of those steps above:
Step 3: Configure WDS
- Once the installation is complete, open the Server Manager again.
- In Server Manager, click on “Tools” and then “Windows Deployment Services.”
- In the WDS snap-in, right-click on “Server Name” (your server name) and select “Configure Server.”
See screenshots below:
- In the “Windows Deployment Services Configuration Wizard,” choose “Standalone server“. The reason we choose this option is because this server we are working on in this lab is not a member of an Active Directory Domain Services (AD DS) domain. Click “Next.”
- Next, we select the path for the remote installation folder to store boot images. We will use default location in this case. Then click “Next” and on the warning message pop up, click “”Yes“.
- In the “PXE Server Initial Settings” section, select “Respond to all client computers (know and unknown“. Click “Next“.
- When the Operation is complete, click “Finish“
Here are the screenshots:
Step 4: Adding a boot image
Now you are ready to add a boot image. In this example, we will use a Win10 iso image. First, you need to mount the image then you can add the install.wim file to Windows Deployment Services. See screenshots below:
Second, go back to Windows Deployment Services windows, right click on Boot Images folder > Add Boot Image
In the Add Image Wizard, Choose the location where the boot.wim file is located. Then click “Next“
You can give a name for your Image. Here we will name it “Windows 10”. Click “Next” when finish. Under Summary page, review your Image and click “Next” to perform the adding process.
After the operation complete, you will see the Windows 10 boot image appear under Boot Image folder.
Now we repeat the same process for the Install Images. Note that we will choose install.wim this time. Below are the screenshots:
Step 5: PXE Boot
Now, we will try to PXE boot the PC-1 virtual machine. Start the VM and press Enter for network boot service:
When you reach to the Windows Setup- Windows Deployment Services window, it means you have successfully PXE boot using WDS. The username in this example is “AD\Administrator“
Conclusion
To sum up, that is how you deploy Windows 10 over the network using Windows Deployment Services (WDS). Note that if you were using WDS to deploy Windows, be aware that it no longer fully supports Windows 11 and future versions. Consider exploring alternative deployment solutions like Microsoft Endpoint Configuration Manager or Microsoft Deployment Toolkit (MDT).
INTRODUCTION
Windows Deployment Services (WDS) is a deprecated component of the Windows operating system that enables centralized, network-based deploy of operating systems to bare-metal computers. It is the successor to Remote Installation Services (RIS). WDS officially supports remote deployment of Windows Vista and later, as well as Windows Server 2008 and later. However, because WDS uses disk imaging, in particular the Windows Imaging Format (WIM), it could deploy virtually any operating system. This is in contrast with its predecessor, RIS, which was a method of automating the installation process. We can also install WDS via Server Manager. But in this tutorial, we will learn how to install WDS (Windows Deployment Services) on Windows Server 2012, 2016 and 2019.
Prerequisites Windows Deployment Services on Windows
-
Windows Server
-
PowerShell with Administrator rights
-
Internet connectivity
Step 1. Login to your Windows Server
Step 2. Open PowerShell as an Administrator
Step 3. Run the following command to install WDS
Step 4. Installation begins
Step 5. Installation completed. As the command suggests a system restart s not needed.
Thank You!
