Фирма Prolific в октябре 2012 года, прекратили производство и поддержку микросхем UART PL2303X (Chip Rev A) и PL2303X HX (Chip Rev A), взамен начала производить микросхем PL2303TA. Но и сейчас, можно купить преобразователь на микросхеме PL-2303HX (с поддельным чипом). При использовании ОС Windows 7 / 8 / 8.1 /10, подключеное устройство, скачивает последнюю версию драйвера, в которой нет поддержки этих чипов, а в диспетчере устройств будет показан желтый знак с кодом ошибки 10.
Чтобы преобразователь полноценно работал в Windows 7 / 8 / 8.1 /10 необходимо установить старый драйвер v. 1.5.0 (10.21.2011)
► Отключите преобразователь PL2302HX от компьютера, если Вы установили последнюю версию драйвера, необходимо удалить ее.
► Нажмите кнопку «Пуск» затем наберите «Панель управления«, затем нажмите «Установка программ»
► Проверьте, установлен ли «PL2303 USB-к-Serial» (версия 1.7.0). Нажмите «Удалить«, драйвер удален.
Установка драйвера для PL-2303HX
► Теперь надо установить старый драйвер, кликнете мышкой два раза по файлу «PL-2303 Windows Driver Installer v1.5.0» (его можно скачать в конце статьи).
► Проверьте в окне «Установка программ» должен появиться PL-2303 USB-to-Serial” (v1.5.0).
► Подключите преобразователь к ПК, нажмите «Пуск» наберите «Диспетчер устройств«. Если компьютер подключен к Интернету, Windows сначала проверить обновление и скачает последний драйвер, который не совместим с нашим драйвером и покажет ошибку 10, для «Prolific USB-to-Serial Comm Port»
► Для отката драйвера, нажмите правой кнопки мыши на «Prolific USB-to-Serial Comm Port» и выберите «Обновить драйвер»
► Нажмите «Выполнить поиск драйверов на этом компьютере«
► Так как уже установлен старый драйвер, просто нажмите на нижнюю опцию «Выбрать драйвер из списка уже установленных драйверов«.
► Из списка установленных драйверов, выберите драйвер версии 3.4.25.218 (10.7.2011), щелкните на нем, чтобы выбрать и нажмите кнопку «Далее» для продолжения.
► Окна будут затем установить старый драйвер обратно в систему.
► Подождите, Windows обновит программное обеспечение драйвера. Нажмите кнопку «Закрыть«.
► «Prolific USB-к-Serial Comm Port» установлен правильно. Щелкните правой кнопкой мыши Свойства устройства еще раз, чтобы подтвердить версию драйвера
Ссылки
Документация к PL2303HX
Драйвер для PL2303HX к Windows XP / 7 / 8 / 8.1 / 10
Купить на Aliexpress
Преобразователь UART USB-TTL (PL2303HX)
Купить в Самаре и области
Купить преобразователь UART USB-TTL (PL2303HX) в г. Самаре
Brochure
| File Name | Release Date | Version | File Size |
| PL23XX_Prolific_DriverInstaller_v4300.zip | 2024/01/05 | 4.3.0.0 | 14185.12KB |
Windows Driver Installer Setup Program ( Win7 / Win8.1 / Win10 / Win11)
Installer version & Build date: 4.3.0.0 (2024-07-15)
Windows 11 ( 64-bit ) WDF WHQL Driver: v3.9.6.0 (06/17/2024) / v5.2.7.0 (06/07/2024)
(For PL2303 HXD, SA, RA GC, GS, GT, GL, GE , GD, GR versions)
— Windows 11 Certified WHQL Driver ( 24H2 versions)
— Auto-download driver via Windows Update (Windows 11)
Windows 7/8.1/10 (32 & 64-bit) WDF WHQL Driver: v3.8.43.0 (05/29/2024) / v5.1.7.0 (05/28/2024)
(For PL2303 HXD, SA, TA, TB, RA GC, GS, GT, GL, GE , GD, GR versions)
— Windows 10 Certified WHQL Driver (TH1 1507, TH2 1511, RS1 1607, RS2 1703, RS3 1709, RS4 1803,RS5 1809,19H1 1903, 19H2 1909, 20H1 VB, 21H2, 22H2 versions)
— Windows Vista, 7, 8.1 Certified WHQL Driver
— Compatible with Windows Server 2016, Server2008, 2008R2, 2012, 2012R2, 2019, 2022
— Auto-download driver via Windows Update (Windows 7, 8.1, 10)
— Installer Language Support: English (default),
— For Prolific USB VID_067B&PID_2303, PID_2304, PID_23A3, PID_23B3, PID_23C3,PID_23D3,PID_23E3,PID_23F3,PID_2323.
— Includes Certification Report, User Manual, Driver Release Notes, CheckChipVersion Tool
— Installer supports silent install (add «/s» parameter when running program)
———————————————————————————————————————————
Download Driver Setup Program:
| Driver Installer | File |
Installer Version |
OS Support |
|---|---|---|---|
| DCHU (for PC Vendors) | Download file | N/A |
Windows 11 or higher — PL2303G Driver: v5.2.7.2 (06/06/2024) — PL2303D Driver: v3.9.7.2 (06/12/2024) |
| DCHU (for PC Vendors) | Download file | N/A |
Windows 10 RS3 or higher — PL2303G Driver: v5.1.3.2 (03/31/2022) — PL2303D Driver: v3.8.36.2 (03/15/2021) |
NOTE:
- Windows 8/8.1/10 are NOT supported in PL-2303HXA and PL-2303X EOL chip versions.
- Windows 11 and higher are NOT supported in PL-2303HXA/ TA/TB/HXD/RA/SA/EA (EOL chip version).
- Run PL2303 CheckChipVersion tool program in Windows XP/Vista/7 to check chip version.
- Windows Vista, XP, 2000, 98 and Windows ME driver technical support are discontinued.
- Prolific recommends to use PL-2303GC chip.
Download: PL2303 CheckChipVersion tool program
Log-in to our Support webpage to download more files:
http://www.prolific.com.tw/US/CustomerLogin.aspx
Account: GUEST
Password: GUEST
————————————————————————————————————————————
Warning Notice:
Please be warned that counterfeit (fake) PL-2303HX (Chip Rev A) USB to Serial Controller ICs using Prolific’s trademark logo, brandname, and device drivers, were being sold in the China market. Counterfeit IC products show exactly the same outside chip markings but generally are of poor quality and causes Windows driver compatibility issues (Yellow Mark Error Code 10 in Device Manager). We issue this warning to all our customers and consumers to avoid confusion and false purchase.
Please be warned that selling counterfeit products are illegal and punishable by civil and criminal courts according to the trademark, copyright, and intellectual properties laws and regulations. Prolific will take proper and severe actions to cease and confiscate these counterfeit products. Prolific also prohibits the distribution of any PL-2303 drivers (including download links) without written permission from Prolific.
Prolific advices end-users to only purchase
vendor branded cable products with company name contact information for service and support. Prolific does not sell cables with Prolific brand and packaging. In case you suspect a counterfeit chip inside, you may also contact Prolific to provide the vendor information.
Prolific recommends following vendor cable brands:
Product: AP1103 (AP1100) USB Serial Converter
Good Way Technology Co., Ltd. (Taiwan)
Contact: Gary Chang
Tel: +886-2-8919-1200 ext. 349
E-mail: gary_chang@goodway.com.tw
http://www.goodway.com.tw
Product: Plugable USB to RS-232 DB9 Serial Adapter (PL-2303HX Rev D chipset)
Plugable Technologies (USA & UK Direct)
Contact: Bernie Thompson
E-mail: support@plugable.com
http://www.plugable.com/
Product: Y-105 USB to Serial Converter
Tech-Top Technology Ltd.
海林電腦科技（深圳）有限公司
Contact: Shovial Lam
E-mail: info@tech-top.com
http://www.tech-top.com/usb-to-serial-cable.html
Or contact our worldwide distributors for other cable product reference and chip samples.
Комментарии
39
Войдите или зарегистрируйтесь, чтобы писать комментарии, задавать вопросы и участвовать в обсуждении.
У меня вынь 10 вообще новый драйвер не давала поставить и выдавала ошибку. Вставал только древний для х86, но устройство не работало. Вариантов выбора как на картинке не было, поэтому скачал указанную версию и поставил вручную через диспетчер устройств. Работает.
Ссылка на драйвер померла ((
Перевыложите пож. куда нить драйвер.
Огромное человеческое спасибо — дрова встали на 10 винду ромокабель без проблем работает !
Я просто установил драйвер! И всё.

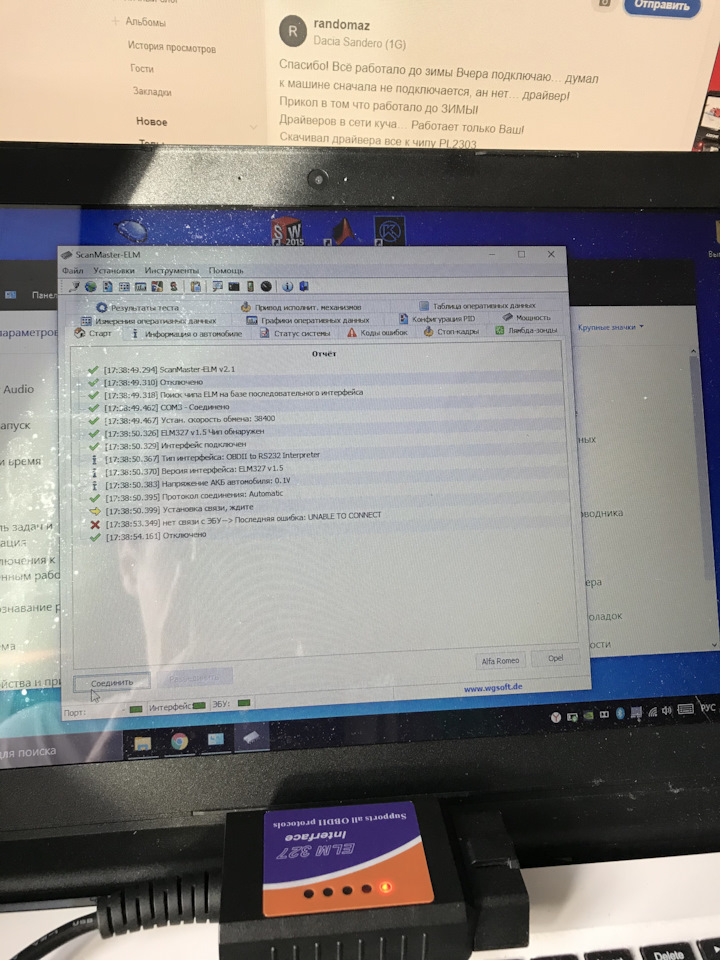

Вот что должна выдавать программа scanmaster когда подключен только шнур. А не 4 или 5 строк как это было с другими драйверами.
COM3 нет соединения.
Отключено
Подтверждаю, все именно так и выглядит у меня с почти таким же адаптером, только OBD II
Спасибо! Всё работало до зимы Вчера подключаю… думал к машине сначала не подключается, ан нет… драйвер!
Прикол в том что работало до ЗИМЫ!
Драйверов в сети куча… Работает только Ваш!
Скачивал драйвера все к чипу PL2303
Сутки потрачены… столько драйверов скачено…
Спасибо огромное!
Скиньте пожалуйста драйвер а то ссылка не открывается
Нажмите скачать по ссылке в контекстном меню
Распиновка правильная? Для проверки поменять местами rx с tx
Я езжу на Chevrolet Niva (1G)
Драйвер стал нормально? В устройствах нет ошибок?
Я езжу на Chevrolet Niva (1G)
при установке ошибок не было
Я езжу на Chevrolet Niva (1G)
Digga-vel
Драйвер стал нормально? В устройствах нет ошибок?
единственное он показывал com 8
Драйвер точно стал правильно? Киньте скрин. Номер порта не играет роли главное его выбрать потом в проге.
Я езжу на Chevrolet Niva (1G)
всем привет
скачал прогу на гбо A.E.B собрал провод, скачал дравера
но он не соединяется.
подскажите в чем может быть причина
Огромное спасибо! Перелопалил форумы ардуино, чтобы заставить работать под windows10! все чаще решение проблем нахожу потом на драйве)
Я езжу на Mitsubishi Pajero Sport (2G)
Спасибо тебе добрый человек! Все отлично заработало.
На windows 10 полет нормальный. а то стандартные дрова которые на диске не спасли, весь день мучался, настраивал. а тут скачал и огонь! спасибо автору!
Спасибо за драйвер. Встал на 7-ку 64
Все равно не подключается, пишет ЭБУ не распознано
Спасибо! Windows 10. После перезагрузки появился выбор на версию 2008. Выручил!
спасибо, тоже получилось!
Почему то по ссылке скачивается новый драйвер 01.10.2018 а
не 2008 года
Блин ну не все такие умные, можно чуть поподробнее описать и желательно с прин скринами экранами. Может подскажите как настроить на виндойс 10, сделал шнурок на гбо а он не соединяется www.drive2.ru/c/539470983195525188/
Никогда бы не подумал что решение отправки чеков в ФНС найду на автофоруме
Спасибо, тоже очень помогла Ваша статья. Уже хотел «хрюшу» ставить
А я вобще поставил две венды ради такого дела, 7-ка и 10-ка. И нет теперь проблем)
Раньше и я так делал, но держать 10 операционок под каждую программу не люблю)
А смысл 10? Две даже заглаза! 10- 64х и старая хр-32х для диагностики
Мне и две сейчас много. Всё делаю на WIN10. Конечно ХР держу на нетбуке для настроек микаса, но пользуюсь раз в год)
Все комментарии
Большинство отладочных плат Arduino имеют встроенный USB-to-Serial преобразователь. Но как запрограммировать Arduino pro mini, Arduino pro и другие отладочные платы, которые не оснащены USB-to-Serial конверторами? Тут нам поможет USB-to-UART преобразователь на микросхеме PL2303HX.
PL2303HX – это небольшой USB-Serial конвертер со встроенным приемопередатчиком RS232 (интерфейс UART). Микросхема создает на компьютере виртуальный COM — порт, через который можно прошить микроконтроллеры, а так же восстанавливать роутеры, приставки.
Технические параметры
- Напряжение питания: 5В (от USB)
- Интерфейс 1: USB
- Интерфейс 2: TTL (от 0 до 5, Rx и Tx)
- Выходное напряжение, В: 3.3 и 5 (отдельные выводы)
- Размеры: 50мм x 15мм x 8мм
- Поддержка операционных систем: Linux, Mac OS, Windows XP / 7 / 8 / 8.1 / 10.
Назначение светодиодов:
- P (Power) — питание (горит постоянно).
- R (RxD) — принимаемые данные.
- T (TxD) — передаваемые данные.
Из электрической схемы видно, что питание на вывод +5В идёт напрямую с USB порта, без защитных элементов, а питание на вывод +3.3 В. идёт с внутреннего стабилизатора PL-2303, который может выдержать ток до 150 мА.
Установка драйверов USB-to-UART TTL на PL2303HX.
При работе в операционной системе Linux Mint все работало без установки и дополнительной настройки. По моему опыту работать с Микроконтроллерами лучше в операционной системе Linux, но это мое мнение.
Установка драйверов PL2303HX на Windows 7, 8 и 10.
Фирма Prolific в октябре 2012 года, прекратила производство и поддержку микросхем UART PL2303X (Chip Rev A) и PL2303X HX (Chip Rev A), взамен начала производить микросхемы PL2303TA. Но и сейчас, можно купить преобразователь на микросхеме PL-2303HX (с поддельным чипом). При использовании ОС Windows 7 / 8 / 8.1 /10, для подключенного устройства автоматически скачивается последняя версия драйвера, в которой нет поддержки этих чипов, а в диспетчере устройств будет показан желтый знак с кодом ошибки 10.
Методом проб и ошибок выяснил, чтобы преобразователь полноценно работал в Windows 7 / 8 / 8.1 /10 необходимо установить старый драйвер v. 1.5.0 (10.21.2011). Скачать драйвер можно внизу статьи в разделе «Файлы для скачивания».
И так, приступим к установке драйвера. Для этого зайдем в «Диспетчер задач». Как видим, устройство отображается с ошибкой. И версия драйвера 17.10.2013.
Для устранения данной ошибки достаточно установить драйвер v. 1.5.0, скачать который можно внизу статьи в разделе «Файлы для скачивания».
После установки нажимаем на устройство правой кнопкой мыши и выбираем пункт меню «Обновить драйвер».
Затем выбираем «Выбрать драйвер из доступных драйверов на компьютере».
Откроется список доступных драйверов.
Как видно из списка, установлены драйвера более ранней версии, но положительного результата это не принесло. Поэтому выбираем из списка драйвер v. 1.5.0 (10.21.2011).
После данных манипуляций вы увидите, что ошибки в диспетчере устройств больше нет.
Можно прошивать Arduino или другое устройство.
Установка драйвера PL2303HX на Mac OS.
Mac OS не пользуюсь, поэтому рассказать, как установить не смогу. Но есть инструкция на английском языке. Драйвер и инструкцию можете скачать в разделе «Файлы для скачивания».
Понравилась статья USB-to-UART TTL на PL2303HX. Установка драйверов на Linux, Windows 8/10, Mac OS? Не забудь поделиться с друзьями в соц. сетях.
А также подписаться на наш канал на YouTube, вступить в группу Вконтакте, в группу на Facebook.
Спасибо за внимание!
Технологии начинаются с простого!
Фотографии к статье
Файлы для скачивания
| драйвер PL2303HX v. 1.5.0 (10.21.2011).zip | 3073 Kb | 2260 | Скачать | |
| драйвер PL2303HX для Mac OS.zip | 7013 Kb | 1240 | Скачать | |
| Инструкция по установке драйвера PL2303HX на Mac OS.pdf | 1279 Kb | 1092 | Скачать | |
| PL-2303 Edition USB to Serial Bridge Controller Product Datasheet.pdf | 441 Kb | 1067 | Скачать |
