Очень часто возникает необходимость проводить диагностику K-Line адаптером на ноутбуке (ПК) где установлена операционная система Windows 7. При этом драйвера которые идут в комплекте корректно не «встают». К счастью эта проблемма легко решаема. 1. Вставляем K Line адаптер в USB разъем, видим следующее:
Открываем маленький CD-диск, который идет в комплекте, запускаем файл usb driver.EXE
Нажимаем INSTALL
Не обращаем внимание
Идем на диск «С» ищем в корне диска папку WCH.CN, нужно убедится что она там есть
Далее заходим в диспетчер устройств
Ищем наш K-line адаптер, правой кнопкой мыши по нему => обновить драйверы
Выполнить поиск драйверов на этом компьютере
Выбираем нашу папку WCH.CN которая расположена на диске «С»
Жмем далее
Драйвер встал
Желательно выбрать для него свободный порт не старше 4
Диагностируем авто.
Итак, Вы стали счастливым обладателем
K-line адаптера :). Первым делом скачайте драйвера с нашего сайта.
Если Ваш адаптер на чипе
FTDI, скачиваем драйвер для 32-разрядной системы или для 64-разрядной.
Если Ваш адаптер на чипе
CH341, скачиваем драйвер для 32-разрядной или 64-разрядной.
Узнать разрядность своего компьютера можно, зайдя в свойства моего компьютера:
Если Вы не знаете, на каком чипе Ваш адаптер, скачайте все драйвера и устанавливайте, пока адаптер не начнет корректно определяться системой.
После загрузки файла, распакуйте архив и подключите адаптер к компьютеру.
Теперь заходим в диспетчер устройств и ищем устройство USB Serial Port с восклицательным знаком. Это и есть наш k-line адаптер. Нажимаем по нему правой кнопкой мыши и выбираем »
Обновить драйверы…»
В открывшемся окне выбираем —
«Выполнить поиск драйверов на этом компьютере».
В строке ввода указываем путь до папки с драйверами и жмем «Далее».
Драйвер на адаптер установлен! Если адаптеру присвоен com-порт выше 4го, нужно вручную выставить номер от 1 до 4.
Для этого в диспетчере устройств нажимаем правой кнопкой мыши по адаптеру, нажимаем свойства и выбираем вкладку «Параметры порта». В появившемся окне жмем кнопку «Дополнительно».

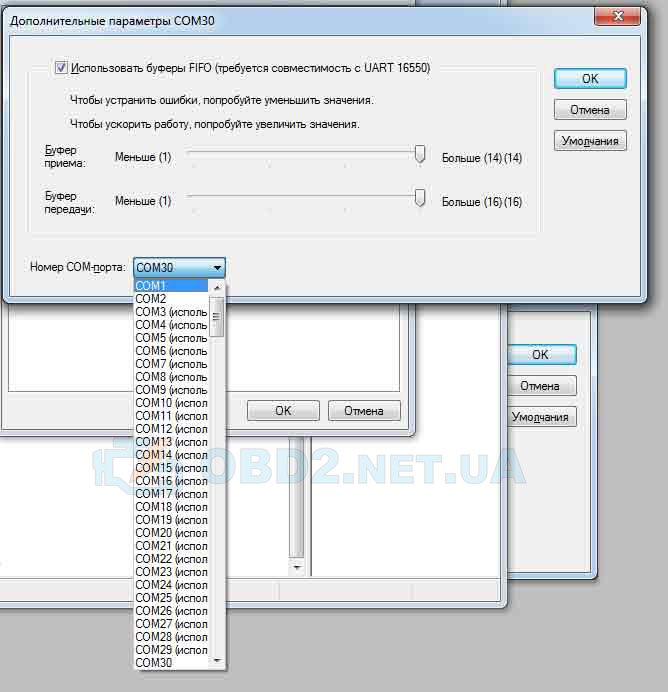

В появившемся окне выбираем номер свободного порта от 1 до 4.
Все, драйвер для адаптера установлен и ему присвоен корректный номер com-порта, который необходимо запомнить и в дальнейшем указать в настройках связи диагностической программе.
Надеемся, Вам удалось подключить k-line адаптер к компьютеру и произвести диагностику автомобиля. Если все-таки у Вас остались какие-то вопросы, можете обратиться в нашу
службу тех.поддержки. Мы с удовольствием Вам поможем!
-
Главная
-
»
Подключение k line адаптера
1. Подключите k line адаптер к свободному USB порту Вашего персонального компьютера, ноутбука, нетбука с операционной системой Windows XP / Vista / Win7
2. После подключения k line адаптера к Вашему ПК операционная система попросит Вас установить специализированный драйвер (двайвер для 64bit). Вам будет необходимо указать путь к драйверу после чего следовать дальнейшим указаниям системы
3. После успешной установки драйвера для k line адаптера в Вашей системе в диспетчере устройств появится виртуальный COM-порт, через который и будет вестись обмен данными между адаптером и ЭБУ Вашего автомобиля
4. Подключите k line адаптер к диагностической колодке OBD II Вашего автомобиля
5. После этого можно включить зажигание Вашего автомобиля
6. Теперь можно запустить диагностическую программу на Вашем ПК и произвести необходимые действия
В случае если соединение с программой не происходит и программа не находит адаптер, необходимо посмотреть верный ли порт для соединения Вы выбрали в программе. В случае если в процессе производства диагностики часто возникают ошибки передачи данных, то необходимо изменить значение параметра «Время ожидание» в настройках драйвера.
Для того чтобы узнать номер порта который необходимо указывать в программе, либо изменить время отклика необходимо правой кнопкой мыши кликнуть по значку «Мой компьютер» и выбрать там параметр «Свойства». В открывшимся окне находим вкладку «Диспетчер устройств» и в группе «Порты (COM и LPT)» выбираем порт, соответствующий k line адаптеру:
Нажмите правой кнопкой мыши на выбранном Вами порту, после чего откроется меню, в котором следует выбрать пункт «Свойства»:
Перейдите на закладку «Параметры порта» после чего нажмите кнопку «Дополнительно»:
В открывшемся перед Вами окне в параметр «Время ожидания» необходимо задать значение 1:
Порядок отключения K line адаптера
— Закройте диагностическую программу на Вашем ПК
— Выключите зажигание Вашего автомобиля
-Аккуратно отключите адаптер от диагностической колодки Вашего автомобиля
— Отключите K line адаптер от Вашего ПК
Надеемся, что Вам удалось успешно подключить Ваш k line адаптер к вашему ПК и произвести диагностику Вашего автомобиля. Если у Вас все еще остались вопросы, обращайтесь к нам, мы с удовольствием Вам поможем.
Драйвера адаптера MMC K-Line исп.2, исп.3
ДРАЙВЕРА АДАПТЕРА MMC K-LINE исп.2, исп.3
Версия: 2.12.28 (Windows 10; Windows 8; Windows 7; Windows server 2016; Windows server 2012 R2; Windows server 2008 R2)
Драйвер ключа защиты
Драйвер ключа защиты
Версия 3.1.0.0 от 03.04.2014 (Windows XP; Windows Vista; Windows 7,8,10)
Драйвера адаптера MMC K-Line Advanced
ДРАЙВЕРА АДАПТЕРА MMC K-LINE ADVANCED
WCH.CN
|__ USB-SERIAL CH340
|__ 01/18/2022, 3.7.2022.01
Driver for CH340/CH341 (USB=>SERIAL chip) V3.7
WDM&VXD for Windows 98/Me/2000/XP/Vista/7/8/8.1/10/11/SERVER 2003/2008/2012/2016/2019/2022
Установка драйверов адаптера для диагностики автомобиля ККL VAG COM 409.1.
Следующим шагом после приобретения адаптера для диагностики автомобиля, является установка драйверов. В комплекте с адаптером должен быть диск с программами и драйверами.
Советую содержимое диска скопировать на компьютер и уже с жёсткого диска выполнять установку. Также не подключайте адаптер к компьютеру до установки драйверов.
Драйвер для k-line адаптера
В прошлой статье о выборе диагностического адаптера, я обещал выложить драйверы для k-line адаптера на чипе FTDI, которыми пользуюсь лично. Они проверены и отлично работали у меня на Windows 8.1 и сейчас прекрасно себя чувствуют на Windows 10. Тем более этот драйвер представляет обычный установочный файл, что очень упрощает установку неопытным пользователям.
Скачать драйвер для K-Line адаптера
Установка драйверов адаптера для диагностики автомобиля не вызывает сложностей. Но я всё-таки покажу эту процедуру подробно
Самостоятельная установка драйверов k-line адаптера
Открываем папку с содержимым, которое было на диске в комплекте с адаптером и заходим в папку «Драйвер» (если скачивали мой драйвер, то у вас будет только папка Драйвер, а в ней установочный файл и текстовый документ, но процесс установки абсолютно аналогичен)
Запускаем файл «Setup»
Нажимаем «Extract»
Нажимаем «Далее»
Нажимаем «Готово»
Видео установки драйверов k-line адаптера VAG COM 409.1
Драйверы установлены! Теперь можно установить программу Chevrolet Explorer и подключить адаптер к автомобилю и ноутбуку.
