Симуляторы ардуино на windows

Симуляторы Ардуино позволяют новичкам и профессиональным проектировщикам учиться программировать и тестировать идеи.

Моделирование событий

Моделирование событий в реальном времени было основой многих отраслей. На протяжении многих лет некоторые крупные процессы симуляции были областью аэронавтики и авиации. Сегодня симуляторы Ардуино позволяют всем новичкам и профессиональным проектировщикам учиться программировать и тестировать идеи, не опасаясь потери  энергии впустую вместе со своими деньгами.

Картинка с сайта: arduinoplus.ru

Симуляторы Arduino — отличные платформы для программистов и дизайнеров, которые хотят изучить основы проектирования и схемотехники. Успех таких программ связан с тем, что он предоставляет вам возможность учиться, не опасаясь повредить устройство. Кроме того, студенты, у которых могут возникнуть проблемы с приобретением электрооборудования, не имея понятия о том, как они будут функционировать, могут понять многие нюансы через пробы и ошибки с помощью этих симуляторов. Это сэкономит вам много денег и времени.

Еще одно большое преимущество симуляторов Ардуино заключается в том, что он поддерживает построчную отладку, поэтому пользователь точно знает, где и в какой строке он или она сделал что-то не так. Симуляторы существуют в различных формах и разработаны для совместимости с основными операционными системами — Windows, Linux и Mac OS. Поэтому, чтобы упростить поиск отличного симулятора Arduino, созданного для экосистемы вашего компьютера мы составили список самых популярных программ.

Симулятор Ардуино от PaulWare

Как следует из названия, этот симулятор Arduino был создан разработчиком по имени Пол. Симулятор с открытым исходным кодом и собрал свою собственную долю фанатов, которые одновременно добавляют свои идеи и создают учебники о том, как использовать симулятор. Этот бесплатный продукт был сделан преимущественно для экосистемы Windows и обеспечивает достаточную поддержку для новичков.

Основными компонентами, которые он обеспечивает для поддержки вашего проекта, являются светодиодный кратковременный выключатель, матричная клавиатура 4 на 4, матричная клавиатура 4 на 4 с ЖК-дисплеем, поворотный переключатель и т.д. YouTube видео предоставит вам достаточно информации для начала использования этого симулятора Arduino.

Для него также предусмотрен специальный раздел на форуме производителя Ардуино, на котором вы можете стать участником, чтобы узнать больше об обновлениях и схемах проектирования.

Simduino для iPad

Этот продукт — платный, разработанный для использования на экосистеме смарт-устройств Apple. Это комплексный симулятор, который позволяет вам узнать о программировании и электронике на платформе Arduino. Он обеспечивает достаточную поддержку большинства языков программирования Arduino C и может использоваться для запуска нескольких проектов в соответствии с потребностями пользователя.

Картинка с сайта: arduinoplus.ru

Скачать на iTunes

Эта программа имеет отличный рейтинг на iTunes. Хорошая поддержка помогает своим пользователям понять детали и описания, доступные пользователям на официальном сайте. Приблизительно за 2 доллара вы получите отличный Ардуино симулятор, совместимый с вашим iPad.

ArduinoSim

Скачать с sourceforge

Это кросс-платформенный симулятор Arduino, который выполняет то, что он обещает, обеспечивая отличную платформу для обучения программированию и дизайну схем. Хотя программа не имеет открытого исходного кода этот симулятор бесплатный и дает вам возможность работать в операционных системах Windows и Linux. ArduinoSim был создан на Python для интеграции с окружающей средой Arduino.

ArduinoSim был построен специально для научной и инженерной аудитории. И его пользовательская база обеспечила достаточное количество материалов для поддержки использования. Но надо понимать, что проект относится к области электротехники. Не забывайте также, что это абсолютно бесплатное решение.

Arduino Simulator для PC

Сайт: virtronics.com.au

Это также один из лучших симуляторов Arduino по нескольким причинам. Эти причины включают в себя его кросс-платформенные функции, эскизные проекты, отладочные эскизы и возможность удобно и легко разрабатывать сложные идеи. Может работать как на Windows так и для Linux. Пользователи также могут выбрать ЖК-дисплей и тип платы Arduino: Mega, Nano и Leonardo.

Важно отметить, что программа не с открытым исходным кодом, и его функции разрабатываются и дополняются его разработчиками. Существует также много вспомогательной документации и примеров проектов. К сожалению, продукт относительно дорогостоящий стоимостью около 20 долларов США. Но с такими большим количеством функций и отличным инструментом отладки, Arduino Simulator для ПК — отличный выбор, если вы готовы инвестировать немного ваших денег.

Emulare Arduino Simulator

Скачать Emulare

Заинтересованы в многозадачности Arduino? Тогда Emulare — ваш лучший выбор. Этот инновационный симулятор предоставляет пользователю возможность одновременного моделирования нескольких проектов Arduino без каких-либо сбоев. Он также объявлен как кросс-платформенный симулятор из-за того, что он поддерживает как операционные системы Linux, так и Windows.

Emulare был создан для, преимущественно, электротехнических проектов и оснащен богатой библиотекой объектов. Emulare сосредотачивается на микроконтроллерах ATMega, которые позволят вам встраивать целые схемы с элементами памяти AVR, кнопками, переключателями, таймерами, светодиодами и другими компонентами. Удивительно, но Emulare со всеми его функциями и компонентами абсолютно бесплатна и обладает достаточной поддержкой, чтобы помочь пользователям понять ее особенности.

Simulator for Arduino

Продукт, разработанный virtronics, является полнофункциональным симулятором, доступным для студентов и начинающих в мире электроники, всех тек, кто ищет отличный симулятор Arduino. Это кросс-платформенный симулятор, который поддерживается как операционными системами Linux, так и Windows.

Особенности этого симулятора и некоторые его преимущества включают: учебное пособие, освещающее основы скетчей Ардуино; тестирование набросков идей, чтобы увидеть рабочие шаблоны, отладить ваши соединения и разработать виртуальные презентации для новых клиентов. Также важно отметить, что Simulator for Arduino — это не приложение с открытым исходным кодом, но оно бесплатно.

Yenka

Скачать Yenka

Yenka — отличный симулятор, который студенты и опытные пользователи могут использовать для обучения и преподавания основ программирования и схем. Как и большинство Ардуино симуляторов из нашего списка, он оснащен всеми необходимыми функциями для проверки эскизов/идей, отладки ваших проектов и разработки сложных проектов без ввода аппаратного обеспечения в эксплуатацию.

Yenka широко используется преподавателями, преподающими основы электроники, но из-за стоимости студентам она может быть не по карману. Это кросс-платформенный симулятор, который работает как в операционной системе Linux, так и в Windows. Несмотря на стоимость программа может быть идеальным тренажером Ардуино для вашего личного использования.

AutoCAD 123D

Перейти на сайт Autodesk

Роль Autodesk в разработке электрических схем на протяжении многих лет нельзя переоценить. 123D — это еще одно из предложений компании Autodesk совместимых с Arduino. Во-первых, важно отметить, что 123D — это приложение САПР, которое имеет специальную функцию для проектирования схем. Поэтому при загрузке бесплатного приложения вы получите как приложение САПР, так и симулятор Ардуино.

Как и другие симуляторы, упомянутые выше, 123D — действительно отличный инструмент для изучения основ программирования Arduino и проектирования схем. Приложение работает на Windows и экосистеме Android. Оно также имеет очень большую базу ресурсов и поддержку (как и большинство продуктов Autodesk) для разработки схем или обучения с нуля. Это приложение настоятельно рекомендуется большинству пользователей.

LTSpice Arduino Simulator

Перейти на LTSpice

LTSpice — это бесплатный универсальный и точный симулятор схем с возможностью моделирования программ и проектов, разработанных для экосистемы Arduino. Симулятор поставляется с множеством функций, которые были разработаны, чтобы упростить симуляцию, и включают в себя его атрибуты схем и форм сигналов.

Это один из немногих симуляторов, который поддерживается как платформами Windows, так и Mac OS. Он очень рекомендуется большим количеством онлайн-ресурсов для облегчения процесса обучения. Как было сказано ранее, симулятор абсолютно бесплатный.

PSpice

Скачать PSpice

Каждый студент, занимающийся электротехникой и электроникой, должен был столкнуться с PSpice в течение месяцев, потраченных на изучение основ проектирования схем и программирования. Но для тех кто не знает что такое PSpice — это интуитивный симулятор, который можно использовать для моделирования Arduino из-за множества функций, интегрированных в приложение. PSpice поддерживается операционной системой Windows и Linux и поставляется в разных модулях или типах.

Картинка с сайта: arduinoplus.ru

Студенты могут использовать PSpice Lite, который абсолютно свободен, чтобы изучить основы программирования Ардуино, в то время как компании, преподаватели и другие эксперты могут использовать платный PSpice. PSpice в настоящее время используется в различных отраслях промышленности — автомобилестроении, образовании, энергоснабжении и т.д.

Circuit Lab

Перейти на сайт Circuit Lab Arduino Simulator

Circuit Lab Arduino Simulator — простой схематичный и мощный инструмент моделирования. Этот симулятор был разработан после PSpice, и он был построен преимущественно для использования электриками и инженерами электроники. Его функции позволяют пользователю изучить внутреннюю работу Arduino, реализовать отладку проектов и схем проектирования.

Приложение Circuit Lab не является бесплатным, и это может быть ограничивающим фактором для студентов, которые ищут доступный симулятор Arduino для работы. Приложение работает как в операционных системах Windows, так и в Linux. Развитие программы держится на большом сообществе и имеет достаточное количество вспомогательных материалов, тематических исследований и примеров, которые рассказывают о его возможностях и использовании.

Симулятор EasyEDA

Скачать EasyEDA

Вот еще один из моих фаворитов благодаря своим особенностям, удобству использования и широкой поддержке основных операционных систем. EasyEDA хорош для обучения программированию и дизайну схем в Windows, Linux, Mac OS и Android — этим немногие могут похвастаться.

Это связано с ценой, которая может быть препятствием для некоторых. Помимо этого, существует множество учебных материалов, а также онлайн-сообщество, посвященное обсуждению возможностей EasyEDA.

Circuits-cloud Simulator

Перейти на сайт circuits-cloud.com

Среди всех приложений выше не было еще варианта моделирования в браузере. Тогда как Circuits-cloud — отличный симулятор Ардуино, который может быть использован кем-либо для изучения основ. Приложение разработано только с базовыми конструктивными особенностями, чтобы сделать эскиз и симуляцию веселой и легкой для понимания новичками. Приложение также бесплатное!

Systemvision

Перейти на сайт systemvision.com

Systemvision — еще один яркий облачный симулятор, который можно рассмотреть для симуляции схем Arduino. Это бесплатный онлайн-инструмент с функциями, которые вам помогут изучить и создать проекты. Также вы сможете поделиться своими идеями со своими сверстниками или клиентами, чтобы получать мгновенную обратную связь. Приложение вокруг себя собрало большое сообщество и имеет отличную поддержку со стороны создателей.

Proteus от Labcenter

Скачать Proteus Simulator

Картинка с сайта: arduinoplus.ru

Это отличный симулятор Ардуино, который сочетает в себе простоту со множеством функций, для легкого моделирования Arduino. Программа совершила прорыв в различных отраслях, в том числе; автомобильной, интернете-вещей (IOT) и образовании. Совместима с Windows и Linux и стоит, конечно, дорого. Вы можете узнать больше о программе, версиях и сообществе на сайте программы labcenter.com.

Last updated on February 8th, 2025 at 11:44 am

Arduino simulators can be a great start for those who want to learn the basics of Arduino programming, circuit, and schematics design. Simulators are simple computer programs that can mimic real-world scenarios in a virtual environment, and with the help of an Arduino simulator, it’s possible for anyone (both beginners and professionals) to learn to program and test their ideas without investing money on actual hardware.

The table given below lists the 10 best Arduino simulators, 5 online and 5 offline.

Note: Only Proteus is the paid software simulator. All other Arduino simulators are free to use

Best offline Arduino simulators

An offline Arduino simulator needs to be installed on your PC before you can work with it. Let’s start with Proteus by Labcentre.

Proteus

Картинка с сайта: www.etechnophiles.com

The first Arduino simulator for PC on our list is Proteus Design Suite because its time tested, and it has essentially everything you need to design a circuit, whether it is complex or simple. And it has support for Arduino as well.

The circuit can be put under test by using different features like a transient response, DC sweep, etc, provided in the software. After you are done with the simulation and testing, you can make a PCB out of the schematic.

Pros

• User-friendly interface with powerful simulation tools with microcontroller support along with a 3D viewer for PCB.
• Rapid testing tools like DC swipe and transient response
• Huge built-in parts libraries
• Customizable and self-made parts library options.

Cons

• Expensive compared to some other tools.
• Limited compatibility with some third-party tools and libraries
• With large circuits, users may experience performance issues.
• Very costly

Latest pricing

• Standard Feature Set – $537.00
• Professional Feature Set – $1692.00
• Proteus Enterprise Edition – $6972.00
• Proteus Platinum Edition – $8622.00
• Custom – $248.00

SimulIDE

Картинка с сайта: www.etechnophiles.com

SimulIDE is another offline simulator available to the community. It is not as powerful as proteus, but if you are just starting, then this can be a great option.

This simulator is easy to use and will help you lay the foundation in electronics. You can simply drag and drop components into the workspace, connect them, and get your project running in just a few steps.

Apart from Arduino, it also supports PIC, NXP, and other microcontrollers. Other key features of this simulator include the in-built components like an oscilloscope, wave generator, and more.

Pros

• Easy-to-use interface with a wide range of analog and digital parts.
• Supports popular microcontroller platforms like PIC, AVR, and Arduino
• Built-in code editor for GcBasic, Arduino, PIC ASM, and AVR ASM
• Debugger with breakpoints, watch registers, and global variables.
• Signal visualization and signal plotter for real-time signal analysis
• This tool is designed to work on Windows, MAC, and Linux.

Cons

• Not suitable for advanced circuit analysis.
• Limited features and component library.
• Limited community support and online resources.
• Simple and not very accurate electronic models.

Pricing

• Free and Open Source

Must read: 10 Best Circuit Simulation Software (Free and Paid)

These were some of the best offline simulators for Arduino, and in the rest of the article, we’ll be discussing online simulators.

UNOArdusim

Картинка с сайта: www.etechnophiles.com

UNOArdusim is another open-source simulation software that is freely available for download. This simple tool is written by Professor Simmons of Queen’s University Canada, and it’s a little different compared to others because it’s only made to simulate Arduino code.

When it comes to hardware support, it can do a lot more compared to other simulators it has support for peripherals, gear motors, stepper motors, and servo-motors.

Additionally, users can also debug their code and see how it runs, as well as view pin voltage and waveforms. If you’re just getting started with Arduino, the UNOArdusim is a great tool for experiments.

Pros

• It’s free and open-source, so you can contribute to its development or modify it to suit your needs.
• UnoArduSim supports a wide range of Arduino features, including interrupts, timers, and various communication protocols.

Cons

• This simulator is unable to simulate Arduino’s analog-to-digital converter (ADC) or the real-time clock (RTC).
• UnoArduSim is a powerful tool, but it can be difficult to learn how to use it.
• This is a simulation, so it’s not as fast as a physical Arduino board.
• Runs only on Windows.

Pricing

•  Free Educational tool for everyone to use.

Arduino IO Simulator

Картинка с сайта: www.etechnophiles.com

The Arduino IO Simulator is very similar to UNOArdusim because it is also designed to simulate only Arduino functionality. One additional thing about this software is that it has support for MAC OS. This software allows you to control servos, Seven segment displays, LCD timers, and I/O pins.

The Arduino IO sim can be a great tool for a beginner who just wants to start out, but in terms of features, it has a lot of room for improvement.

Pros

• Easy to use.
• Available for both Windows and Mac.

Cons

• Not suitable for intermediate and advanced users because the simulation environment is not that powerful.

Pricing

•  Free and open-source software tool

Pauls Arduino Simulator

Картинка с сайта: www.etechnophiles.com

Pauls Arduino Simulator is another free and open-source Arduino simulator that helps you to test your Arduino sketches in a simple manner. This simulator is created by Richard Paul and is completely written in C++ language. It includes  LEDs and LCDs, a 4х4 keypad matrix, a rotary DIP switch, etc.

The installation video in Paul’s youtube channel explains how to install the simulator using Dev-C++ and how to use the simulator after that. For further instructions, you can check his GitHub. To download the CPP compiler, you can check out SourceForge.

Pros

• This tool has support for LED, 7-segment displays, keypads, and LCD displays, among others.
• Allows you to add breakpoints in your code so it is easier to debug and test your Arduino projects.
• Includes a SimUtilities class that contains various utilities for listing connections and setting values on the connection.
• Supports the use of pull-up resistors using the pinMode and digitalWrite functions
• Uses actual Arduino libraries such as Keypad.cpp
• Available for Windows.

Cons

• Requires installation of a separate development environment (Orwell Dev-C++) to run the simulator.
• Limited support for certain Arduino libraries, which may require modification of the code.
• Lack of community support.
• The SimUtilities class may not be comprehensive enough for more complex projects.

Pricing

•  Free and open-source software tool

These were some of the best offline simulators, and for the rest of the article, we’ll be discussing online simulators.

Online simulators

As the name implies, online simulators are simulators that run in your web browser and do not require installation. They can be accessed from anywhere with an internet connection, and you don’t need to download or install any software on your system, but on the flip side, there won’t be that many features that offline simulators have.

Tinkercad

Картинка с сайта: www.etechnophiles.com

Tinkercad is a free browser-based 3D modeling tool that also lets you simulate electronic circuits in its electronic simulator called Tinkercad Circuits. In tinker cad circuits, you can place components to build virtual circuits.

It supports block programming language, so you can just drag and drop block functions to write your code. But if you want to write your own C code, Tinkercad has also an option for that.

Pros

• It has an easy user interface that makes the project-building process interesting.
• The software is free to use, making it accessible to all hobbyists.
• With this, you can also program with code blocks.

Cons

• It has a limited number of components.
• It is not suitable for users who wish to design more complex projects.

Pricing

•  Free to use.

PICSIMLAB

Картинка с сайта: www.etechnophiles.com

PICSimLab (Programmable IC simulator Laboratory) is a simulator that allows you to work with various development boards, such as Arduino, blue pill (STM based), McLab1 (PIC based), etc.

This simulator is not as fancy and interactive as Tinkercad but is an ideal option for someone who just wants to have practical knowledge. It has many features like an oscilloscope, function generator, and potentiometer, which helps you with debugging your circuit easily.

You can also design schematics and boards in it, but It’s only recommended if you seek some basic understanding of the PCB designing process.

Pros

• Easy to use user interface with an online and offline version.
• Availability of sensors like accelerometer, pressure, different LCDs, etc
• Suitable for beginners and intermediate.
• PICSIMLAB offers real-time simulation, which allows you to see the results of your code in real time.
• Works on Windows, MAC, and Linux.

Cons

• PICSIMLAB may not have all the components that you need to test your project.
• Small online community.
• This tool does not have the option to add an external library.

Pricing

•  Free software tool

Check also: 11 Free Online Circuit Simulators

WOKWI

Картинка с сайта: www.etechnophiles.com

WOKWI is another web-based simulation that you can use to simulate Arduino projects. It has a lot of unique features that make it stand out from the other simulators, like it has support for both Arduino UNO and Mega boards.

This is a very versatile simulator, so it also has support for Raspberry Pi Pico. Additionally, the platform enables users to simulate network-based protocols such as MQTT, HTTP, and NTP, among others.

Pros

• Wokwi is a free online microcontroller simulator that is easy to use with a diverse selection of components.
• It supports various displays like TFT, OLED, 16×2 LCD, etc.
• As Wokwi is a web-based tool, it can be accessed from Windows, Mac, and Linux. You can access your projects from any device with an internet connection.
• This tool offers a wide range of features, including a library of components, a simulator, and a debugger.

Cons

• Wokwi is a cloud-based simulator, so it can be slow at times, especially if you are using a large project or if there is a lot of traffic on the Wokwi servers.
• Wokwi is still under development, so there are occasional bugs that can cause problems.
• It can be difficult to use. The interface can be a bit clunky and confusing, especially for beginners.

Pricing

• Free to use

Microsoft Maker Code

Картинка с сайта: www.etechnophiles.com

Maker code is another web-based tool built by Microsoft to stimulate your hardware circuit and code. It has a drag and drop based coding interface to create programs.

What makes this simulator unique compared to other simulators is its support for Adafruit, SparkFun, NRF, Sensors, Servos, and more.

You can program Arduino using Javascript as well as Python. So if you are a programming nerd and love JS, you will have a familiar interface working with this.

Pros

• Offers a simple drag-and-drop interface that makes it easy for beginners to get started with coding.
• It supports a variety of hardware platforms, including Arduino, Sparkfun, Jacdac, Adafruit, and Sparkfun boards.
• Available for free, and you can use it without signing up.

Cons

• The platform doesn’t have a wide variety of peripherals to experiment with.
• Doesn’t support C programming.

Pricing

• Free.

Virtualbreadboard

Картинка с сайта: www.etechnophiles.com

Virtualbreadboard is the most interesting Arduino simulator on our list because it’s a Windows store app, and you need to download it to work with it. This app has a very user-friendly interface, and you can easily design your circuit by dragging and dropping your design.

This nifty tool supports HEX code. So compile your code from Arduino IDE, Arduino Create, PlatformIO, and Visual Studio, and upload it directly to this tool.

Pros

• Build hybrid applications using Virtual Components as a user interface.
• Virtual Components work with your physical microcontroller via the EDGEY interface.
• The EDGEY interface supports LiquidCrystal, OLED SSD1306, Nonpixel, MAX7219, Epaper, DSO, and Servo.
• It also has Unit Test capabilities for your circuit.

Cons

• Like any complex software, VirtualBreadboard has a learning curve. Users need to spend time familiarizing themselves with the interface.
• This tool is resource-intensive, requiring a powerful computer to run smoothly.

Pricing

• Free to use Tool.

Conclusion

Arduino simulators are a great tool for testing out your project before making an actual circuit. As per our research WOKWI, and Tinkercad are the best online Arduino simulators. And Proteus and SimulIDE are the two best offline simulators.

Это приложение для Windows под названием Arduino Simulator, последнюю версию которого можно загрузить как ArduinoSimulator.exe. Его можно запустить онлайн на бесплатном хостинг-провайдере OnWorks для рабочих станций.

СКРИНШОТЫ

Симулятор Ардуино

ОПИСАНИЕ

Arduino Simulator — это программа, разработанная для моделирования микроконтроллера Arduino.
Интерфейс главного окна прост и интуитивно понятен, поскольку он разделен на две вкладки, называемые «Код» и «Связь», каждая из которых имеет свою специфическую функциональность.
Симулятор Arduino оснащен сенсорным датчиком, мигающим светодиодом, клавиатурой 4×4, одноразрядным семисегментным дисплеем, последовательным монитором для отображения вывода кода, проводкой, показывающей, как выполнять проводку, требованиями к оборудованию, в которых перечислены компоненты схемы, сохранение журнала в текст файл, сохраните файл .ino, чтобы использовать его в Arduino IDE, и сохраните фотографию проводки как файл .png.

Интерфейс пользователя

Java-свинг

Язык программирования

Java

Категории

Симуляторы

Это приложение также можно загрузить с https://sourceforge.net/projects/arduino-simulator/. Он был размещен в OnWorks, чтобы его можно было легко запускать в Интернете с помощью одной из наших бесплатных операционных систем.

We’ve curated a list of the 17 best Arduino simulators for your PC, which can help you experiment with the hardware without needing the physical device. Arduino is a free hardware and software-based open-source electronics creation platform that enables you to execute numerous projects.

If you’ve already purchased an Arduino and are exploring how it works, these simulators can assist you in testing your ideas and projects by connecting your board to the computer or by checking the viability of your schematic without even interacting with it.

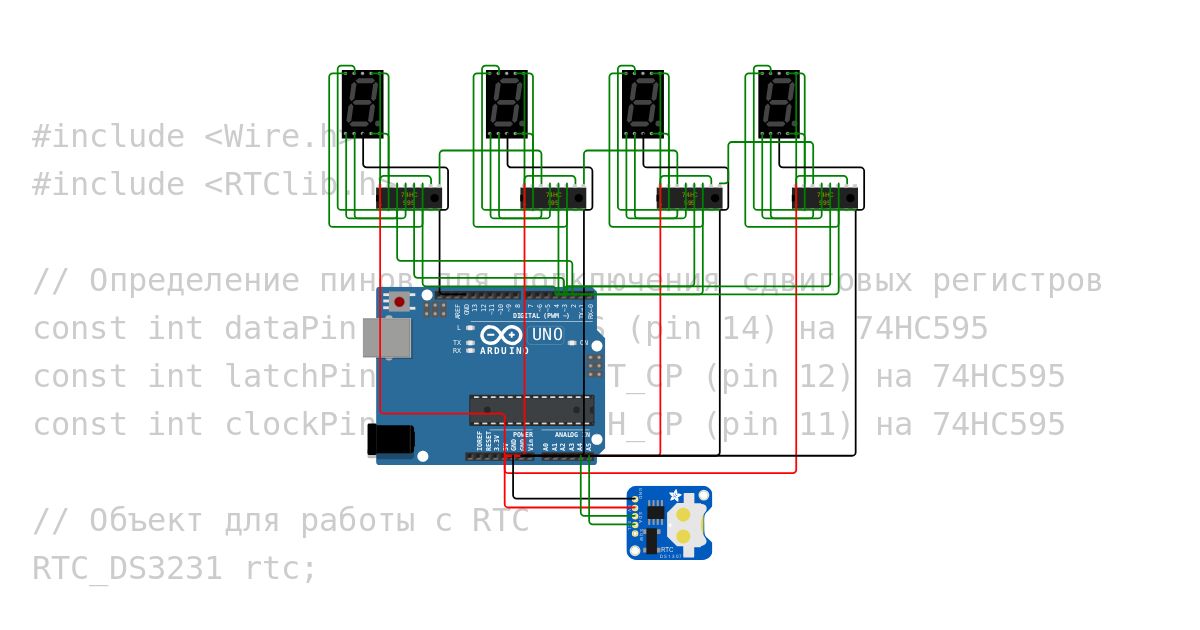

Arduino Cloud

Картинка с сайта: www.xatakaon.com

Let’s start with a simulator designed for online use. It includes an editor for browser use on any device, so you can test your projects without installing any software.

You will also have access to an editor for IoT projects in the cloud, a program for GNU/Linux, and a store where you can purchase add-ons.

• Use Arduino Cloud online

Arduino Debugger

This is an open-source simulator, also known as “Paul Ware’s Arduino Simulator” as it was created by an independent developer. It’s very easy to use and has local libraries with data from most sensors and actuators that can be connected to it.

This is a simulator with a simple-to-use graphical interface. You can easily manipulate changes in the Arduino code, sensors, and actuators and review the working code and circuit.

• Use Arduino Debugger online

Arduino IO Simulator

This free Arduino simulator tool from Xevro is designed to simulate the inputs and outputs of your Arduino project. Simply connect the Arduino Uno board to your computer via USB, and you can change the lines of code you want in your project.

• Download Arduino IO Simulator

Autodesk’s Eagle

Eagle is a professional simulator that has a limited free version. The full version is only available with Autodesk’s Fusion 360 subscription, which costs $85 per month. The free version is aimed at amateurs and has a limit of 2 schematic sheets, 2 signal layers, and an 80 cm2 board area.

Otherwise, this schematic editor features modular layout blocks and multi-sheet schematics, although as we’ve already said, the free version is limited in this regard. It also checks the electrical rules of the design, which are synchronized in real time with the printed circuit board.

• Download Autodesk’s Eagle

Circuit Lab

Circuit Lab is an online tool that you can access from any computer via your browser, without needing to install anything. It allows you to design circuits using various plug-ins and then simulate them to ensure everything works as intended.

We recommend using the web application to learn and understand the inner workings of any Arduino sketch, design your projects and debug them. The site also provides documentation, tutorials, and a community support feature.

• Use Circuit Lab online

EasyEDA

EasyEDA is an online simulator for Arduino that allows you to design and program circuits directly from your browser, regardless of the operating system, or whether you want to use it on a computer, laptop or tablet. It has several paid subscriptions, but also a completely free version that includes all the editor features.

With EasyEDA, you can quickly draw schematics and design your PCB online with many layers and pads. The editor is compatible with many other popular paid platforms, such as Eagle. The free version allows you to create unlimited personal projects and libraries, and collaborate with others.

• Use EasyEDA online

Emulare

Emulare is a tool for multitasking Arduino projects by simulating multiple projects simultaneously. It’s completely free and available on Windows and GNU/Linux.

With a large library of objects, you can build complete circuits using ATMega microcontrollers, pushbuttons, switches, timers, LEDs, and other components. Emulare is easy enough for less experienced users to use.

• Download Emulare

Fritzing

Картинка с сайта: www.xatakaon.com

Fritzing is an open-source hardware initiative that aims to make electronics accessible to everyone. It offers many tools, including a documentation feature for Arduino-based prototypes. However, the Arduino simulator costs €8 (around $10) since the project became a non-profit organization.

With Fritzing, you can create your prototypes and share them with others. Once you finish your design, you can pay Fritzing Lab to produce the parts of your design for manufacturing a professional PCB.

• Download Fritzing

LTSpice

LTSpice is a Splice III simulator that allows you to simulate the circuit you want to design and check if it works correctly before you take it to a real environment. It has a variety of models for regulators, resistors, transistors, and other elements.

The simulator includes a waveform viewer, a schematic or symbol editor, and multiple nodes. It also simulates switching power supplies and has options to analyze the behavior of your creations.

• Download LTSpice

PartQuest

PartQuest is an online simulator that has a free version for beginners. It supports a wide range of elements when creating schemes and has a community that can assist you when you need it. However, you may need to purchase the paid version for more complex projects.

• Use PartQuest online

Proteus

Proteus is another excellent simulator that offers multiple options in a simple way. It simulates how the software interacts with digital or analog electronic components connected to the microcontroller.

Proteus includes virtual instruments like a timer, function generator, or oscilloscope, and has tools to analyze protocols like SPI and I2C. Although the price ranges from $248 to $8,622, you can use its free trial version with no time limitations for basic functions.

• Download Proteus

TinkerCad

You may think all the Arduino simulators in this list can be installed on a PC. Actually, that’s not the case, and TinkerCad is one of the exceptions.This is an online simulator developed by Autodesk. It’s a 3D design software that includes the Arduino simulator in its Circuits section.

Though it only focuses on the Arduino Uno board, it’s free, intuitive, and easy to use. You can program the code with blocks, and it receives regular updates. Additionally, the platform focuses on teaching and allows you to create a teacher or student account.

• Use TinkerCad online

UnoArduSim

UnoArduSim is a free and easy-to-use Arduino simulator created by an engineer at Queens University that we recommend for beginners. It supports multiple languages. Since the application is not digitally signed, Windows may attempt to block or warn you about it when you run it.

The program offers a variety of input and output devices that allow you to design your own circuits. It also allows you to test the design of your circuits before creating them physically to ensure they work correctly.

• Download UnoArduSim

Virtual Breadboard

This site offers a ChatGPT for Arduino and Raspberry Pi, which allows you to use artificial intelligence to design and program circuits. This is an exciting way to explore new ideas and projects using cutting-edge technology.

• Use Breadboard online

Virtonics Simulator for Arduino

This is one of the most comprehensive Arduino simulators available. It allows you to test your designs without the need for hardware and shows the inner workings of your design during debugging. Thus, you can create a design and demonstrate how it works to potential customers or other people.

The program is compatible with several Arduino models, such as the Uno or Mega. It is available in both free and paid versions, with the paid version costing $25. You can use the free version to start testing and see if you want to invest in the full version.

• Download Virtonics Simulator for Arduino

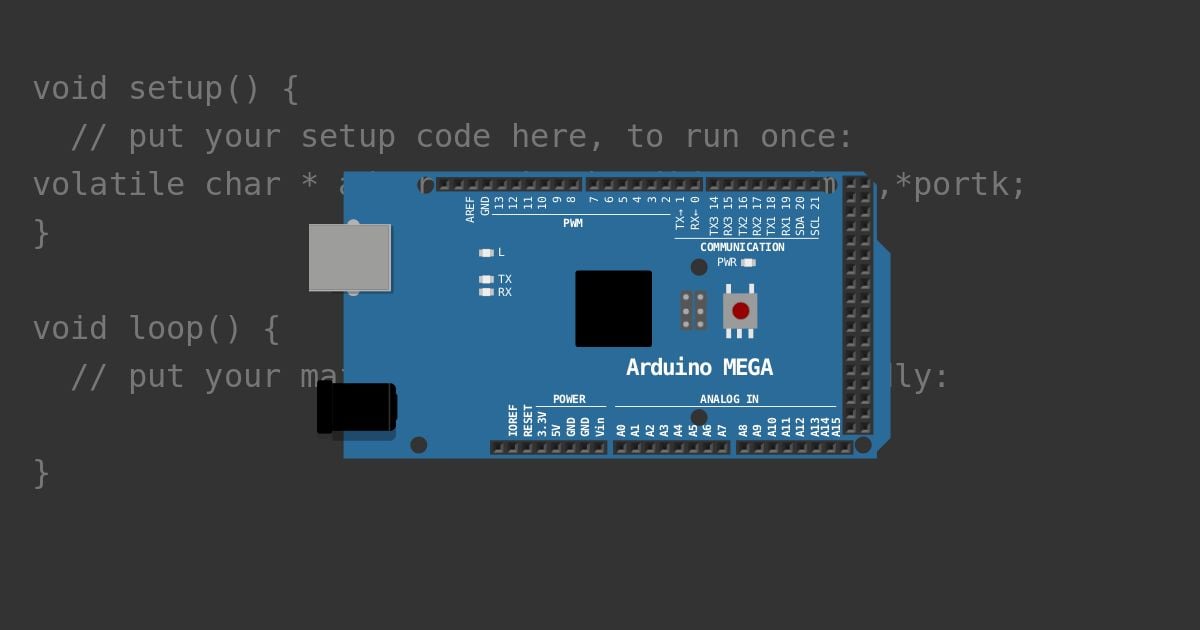

Wokwi

Картинка с сайта: www.xatakaon.com

You can use this simulator on your PC as long as you do it from your browser. Wokwi is a website where you can simulate IoT projects online. You can choose from several Arduino models.

You need to start by selecting the Arduino board you want to use. Then, you can start a new project from scratch or use one of the templates provided. Then, you can test the operation of your code.

• Use Wokwi online

Yenka

Yenka is primarily aimed at students, but it also has tools for more experienced users. Like all the simulators on this list, it has all the necessary tools to design and test the operation of your projects, making it easy to find any faults in your design.

Yenka is a paid program for the educational world, but you can also use it for free at home. It is a multi-device program, making it a good alternative to create and test your projects.

• Download Yenka

Related | Best Android Emulators for PC
