Обучающие материалы по работе с программой Saleae Logic размещены производителем в сети Интернет [1]. При инсталляции на компьютере программа запрашивает разрешение на установку драйвера для логического анализатора производства Saleae – необходимо согласиться на установку этого драйвера.

При подключении к компьютеру в качестве аппаратной части логического анализатора платы CY7C68013A USB Board на ней должна быть установлена перемычка-джампер P-SDA. После подключения платы она автоматически опознаётся ОС Windows 7 в качестве Saleae Logic USB Logic Analyzer. В этом случае установку драйвера логического анализатора ОС Windows завершит автоматически.

Картинка с сайта: www.cta.ru

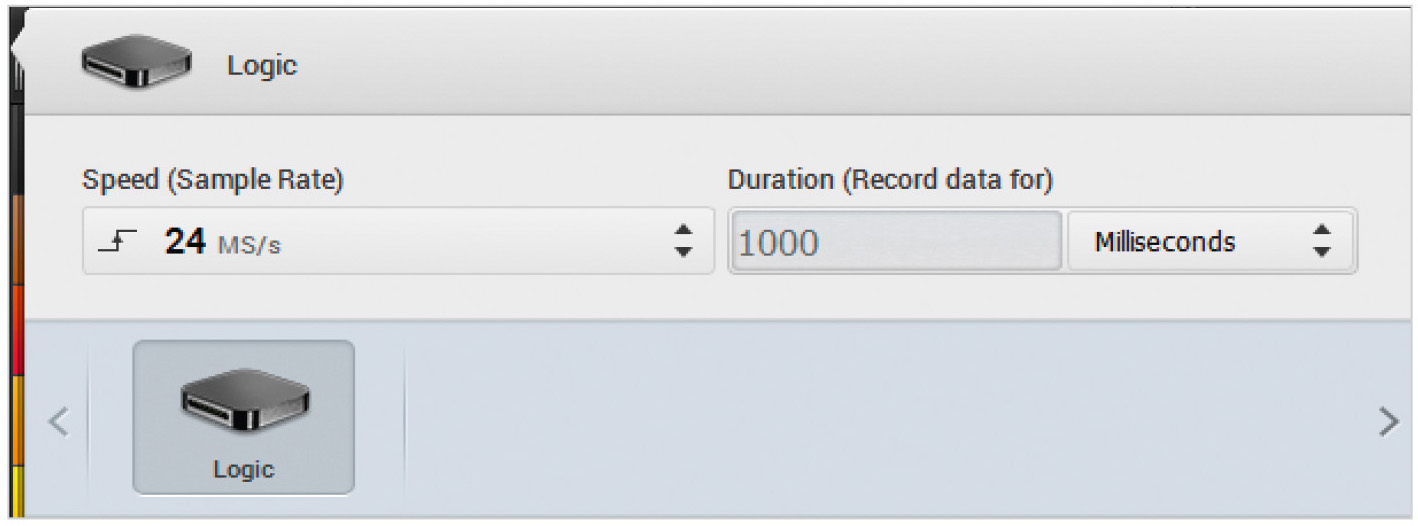

После запуска программы Saleae Logic открывается её главное окно, показанное на рисунке 7. В верхней части окна указывается текущий статус соединения программы с аппаратной частью анализатора. При наличии корректного обмена с аппаратной частью будет установлен статус Connected, как показано на рисунке. Если программа не обнаруживает подключённой к компьютеру аппаратной части анализатора, она будет функционировать в демонстрационном режиме, при этом будет установлен статус Disconnected. Основное поле окна Saleae Logic по горизонтали разделено на сектора по числу доступных каналов. В данном случае для устройства Logic, как можно видеть на рисунке 7, доступно восемь цифровых каналов: Channel 0…7.

Картинка с сайта: www.cta.ru

Кликом левой клавиши мыши на вертикальных стрелках (на рисунке 7 обведены красным), находящихся рядом с большой зелёной кнопкой Start, расположенной в левом верхнем углу окна, открывается окно настроек параметров захвата внешних сигналов, показанное на рисунке 8. В этом окне из списка доступных устройств, подключённых в данный момент к компьютеру, можно выбрать аппаратную часть логического анализатора для взаимодействия с программой. В данном случае в списке содержится только одно устройство – Logic. Кроме того, в этом окне можно задать желаемую частоту выборок внешних сигналов – Speed (Sample rate). Максимальная доступная для выбранного устройства скорость – 24 мегавыборки/с (MS/s). Помимо этого, в окне может быть задана длительность временно́го интервала анализа входных сигналов – Duration (Record data for). Этот параметр определяет интервал времени, в течение которого анализатор будет производить выборки значений сигналов во всех каналах и отображать захваченные значения в виде временны́х диаграмм в главном окне. Захват осуществляется с заданной частотой выборок. Команда на запуск захвата подаётся однократным кликом левой клавиши мыши на большой зелёной кнопке Start (см. рис. 7).

Таким образом, логический анализатор в совокупности с программой Saleae Logic по сути представляет собой цифровой многоканальный запоминающий осциллограф с однократной развёрткой.

В качестве источника исследуемых цифровых сигналов для анализатора была использована отладочная плата CoreEP4CE6 с установленной на ней ПЛИС Cyclone-IVE EP4CE6E22C8N. К плате подключён модуль часов/календаря реального времени PCF8563. В соответствии с загруженной в ПЛИС конфигурацией два раза в секунду ПЛИС читает из модуля PCF8563 текущее время и дату в виде блока данных, состоящего из нескольких байт. Чтение производится по шине I²C. Линия SCL этой шины соединена со входом Channel 0 анализатора, линия SDA – со входом Channel 1. Помимо этого, каждые 2 мс ПЛИС выдаёт во внешнее устройство посылку из нескольких байт данных по шине UART со скоростью 230 400 бит/с. Линия TX этой шины соединена со входом Channel 3 анализатора, также необходимо соединить между собой общие провода (GND) отладочной платы и анализатора. Общий вид собранного макета с подключённой к нему платой логического анализатора CY7C68013A USB Board показан на рисунке 9.

Картинка с сайта: www.cta.ru

С учётом имеющегося полусекундного интервала между посылками на шине I²C значение параметра Duration в программе было задано равным 800 мс и запущен захват.

Для того чтобы получить представление о наличии исследуемых сигналов во всём интервале анализа, рекомендуется после завершения захвата уменьшить до минимума масштаб изображения с помощью клавиши «↓» клавиатуры или колёсика мыши. В ходе эксперимента в интервал анализа попали две посылки данных на шине I²C (каналы Channel 0, Channel 1) и множество посылок на линии TX шины UART (канал Channel 2). Для детального исследования захваченных сигналов следует увеличить масштаб изображения с помощью клавиши «↑» клавиатуры или колёсика мыши, чтобы получить детализированное изображение (см. рис. 10).

Картинка с сайта: www.cta.ru

Прокрутка в окне диаграмм по горизонтали осуществляется с помощью клавиш «→», «←» клавиатуры или горизонтальным движением мыши при нажатой левой клавише. Если при крупном масштабе навести курсор мыши на какой-либо участок диаграммы в каком-либо канале, то в поле окна сразу же отобразятся временны́е параметры этого участка: длительность паузы, длительность периода, соответствующая этой длительности частота. Конкретный набор отображаемых параметров может быть задан с помощью контекстного меню, открывающегося кликом правой клавиши мыши.

Если необходимо сделать последовательно несколько захватов сигналов с сохранением каждой из полученных диаграмм, действовать надлежит следующим образом. Кликнуть левой клавишей мыши на значке «>>» (на рисунке 10 обведён красным) рядом с названием вкладки Capture в левой нижней части окна, после чего текущая диаграмма окажется в новой открытой вкладке (см. рис. 11).

Картинка с сайта: www.cta.ru

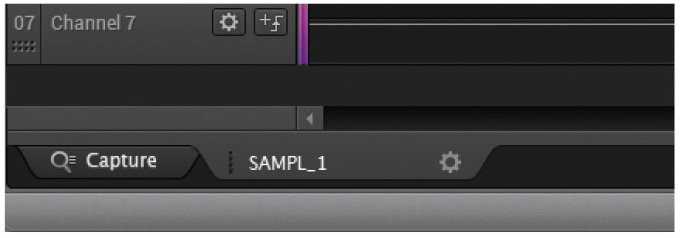

Для новой вкладки можно задать имя, например SAMPL_1. Для этого нужно дважды кликнуть мышью на заголовке вкладки, заданном по умолчанию. Данные в открытой вкладке при последующих захватах останутся неизменными. Чтобы произвести следующий захват, необходимо вернуться во вкладку Capture.

Диаграммы, полученные в программе Saleae Logic в результате захвата сигналов, могут быть сохранены на жёстком диске, а также загружены оттуда обратно в программу. Для сохранения необходимо из любой вкладки выбрать в главном меню Options → Save Capture, после чего откроется окно дерева файлов и каталогов, в котором будет предложено сохранить диаграммы с вкладки в виде файла с расширением .logicdata. Для загрузки сохранённой диаграммы нужно выбрать в меню Options → Open Capture, а затем задать нужный файл с расширением .logicdata.

Диаграммы также могут быть экспортированы из программы Saleae Logic с преобразованием в один из нескольких форматов. Для этого необходимо из любой вкладки выбрать в главном меню Options ® Export Data, после чего откроется окно, показанное на рисунке 12.

Картинка с сайта: www.cta.ru

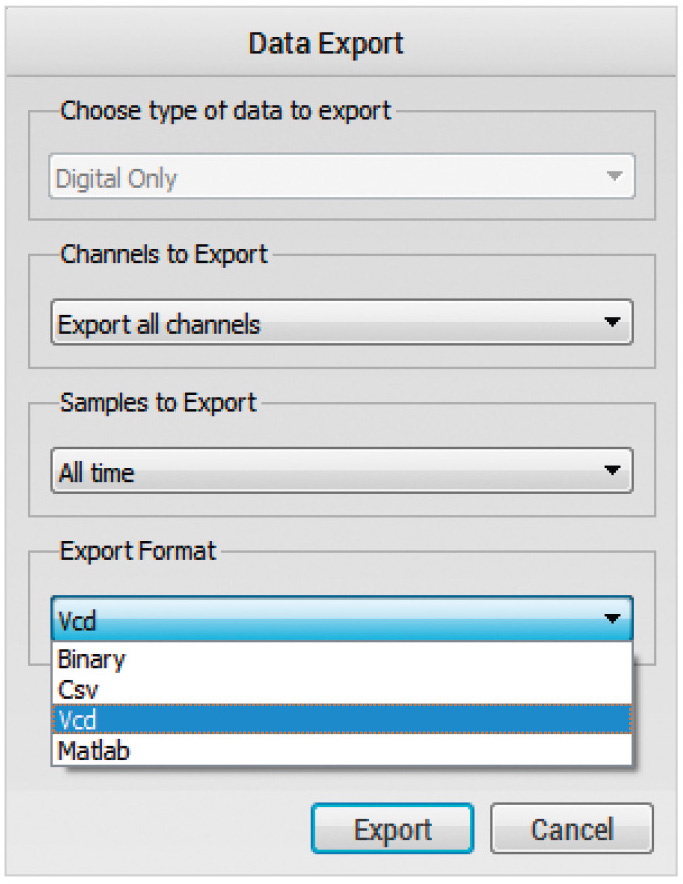

В поле Export Format этого окна можно из выпадающего списка выбрать формат экспортируемого файла данных. Размер этого файла определяется заданными параметрами захвата (Speed, Duration), а также выбранным форматом.

Картинка с сайта: www.cta.ru

Программа Saleae Logic обеспечивает возможность захвата сигналов с задаваемым пользователем условием запуска – триггером. Для задания триггера нужно кликнуть левой клавишей мыши на значке положительного перепада (Setup Trigger) в секторе нужного канала. При этом откроется контекстное меню, показанное на рисунке 13а. Как видно из рисунка, для канала возможно задание запуска по положительному или отрицательному перепадам сигнала, а также по положительному или отрицательному импульсам заданной длительности. Задать указанным образом условие запуска можно только для одного канала. Для остальных каналов в этом случае возможно только задание уровня (высокий, низкий, безразлично), который должен иметь сигнал в данном канале для обеспечения срабатывания триггера, как показано на рисунке 13б. Вернуть все триггеры в исходное состояние можно, нажав кнопку RESET контекстного меню.

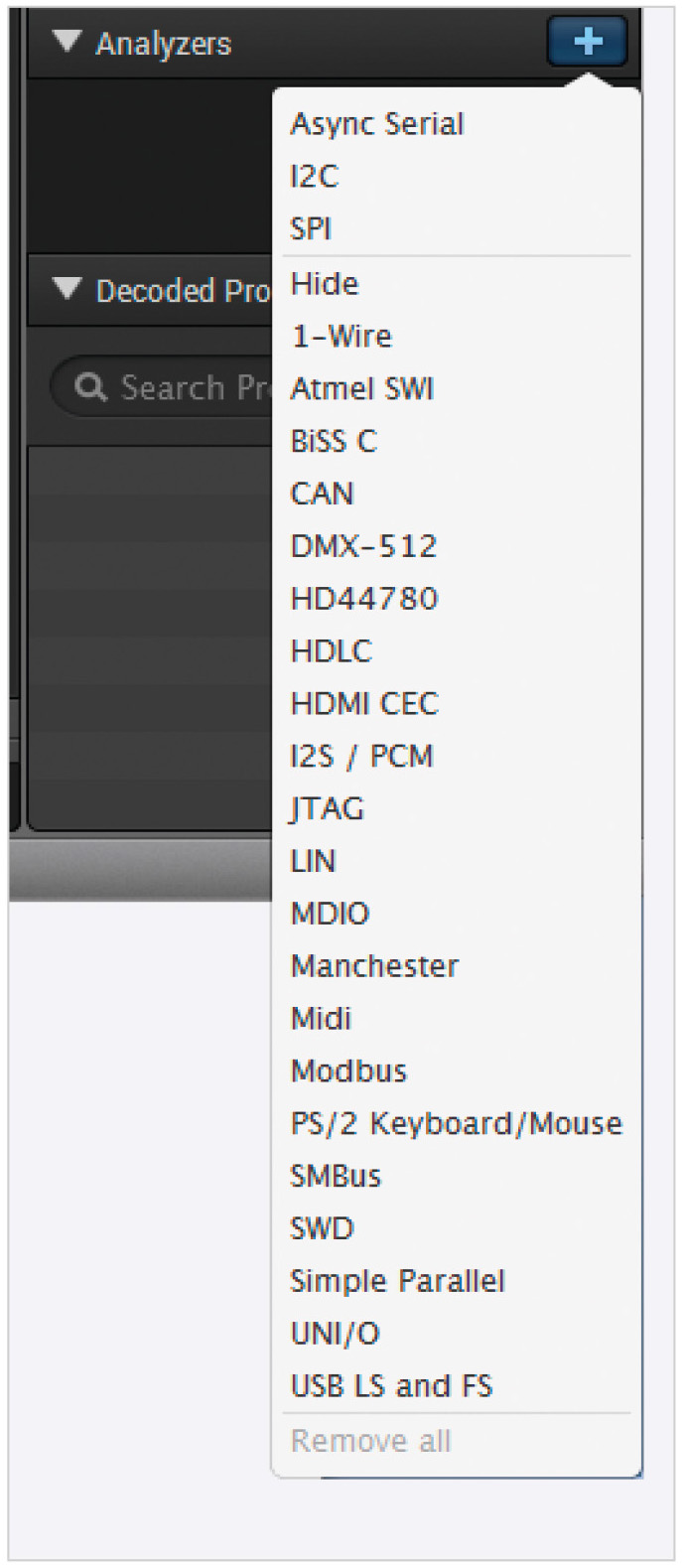

Помимо простого наблюдения сигналов, программа Saleae Logic обеспечивает весьма важную функцию анализа протоколов. Она заключается в возможности распознавания в захватываемых сигналах посылок команд и данных заданного протокола шинного обмена. При таком анализе программа производит дешифрацию распознанных посылок и выстраивает их структуру в соответствии с заданным протоколом. Полный перечень поддерживаемых программой протоколов (более двадцати) можно увидеть, кликнув на значке «+» в строке Analyzers и выбрав в открывшемся контекстном меню команду Show more analyzers (см. рис. 14).

Картинка с сайта: www.cta.ru

Работу анализатора протоколов можно продемонстрировать на примере анализа сигналов шины I²C. Сначала необходимо задать соответствие линий шины I²C каналам анализатора. Для этого в контекстном перечне поддерживаемых протоколов, показанном на рисунке 14, нужно выбрать позицию I²C, после чего откроется окно настроек, показанное на рисунке 15.

Картинка с сайта: www.cta.ru

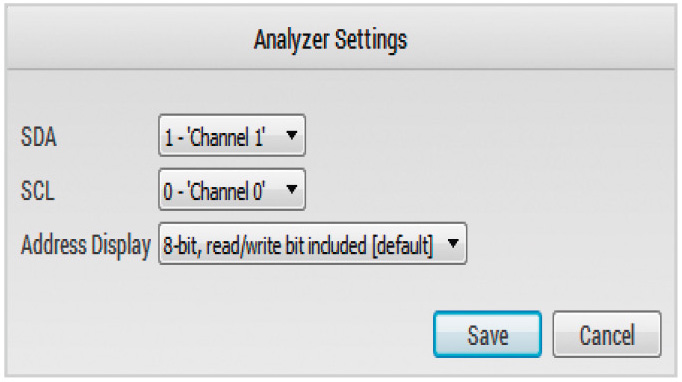

В нём следует задать SCL – Channel 0, SDA – Channel 1 и сохранить эти настройки путём нажатия кнопки Save. После этого под позицией строки Analyzers в главном окне появится строка I²C. Кликом на значке с изображением солнца в этой строке открывается контекстное меню. В нём можно задать формат представления дешифруемых при анализе протокола цифровых значений. В данном случае нужно выбрать двоичный формат представления данных (Bin), после чего запустить захват, после завершения которого можно будет наблюдать картину, показанную на рисунке 16.

Картинка с сайта: www.cta.ru

Как можно видеть из рисунка, программа идентифицировала группы импульсов в каналах Channel 0, Channel 1 как посылку данных протокола I²C, включающую условие START I²C, условие повторный START I²C (отмечены на диаграмме зелёными точками) и условие STOP I²C. Программа также дешифрировала каждый передаваемый по шине байт, обнаружив, например, адреса ведомого устройства с признаками записи (Write) и чтения (Read), биты подтверждения приёма байта от ведущего устройства (ACK). При этом под позицией строки Decoded Protocols появилась таблица данных, состоящая из последовательности значений всех дешифрованных программой байт (см. рис. 16). Если кликнуть правой клавишей мыши на каком-либо элементе этой таблицы, то в центре главного окна появится соответствующий этому элементу фрагмент диаграммы.

Отключение анализатора протокола I²C производится с помощью команды Remove Analyzer из контекстного меню (см. рис. 16).

Картинка с сайта: www.cta.ru

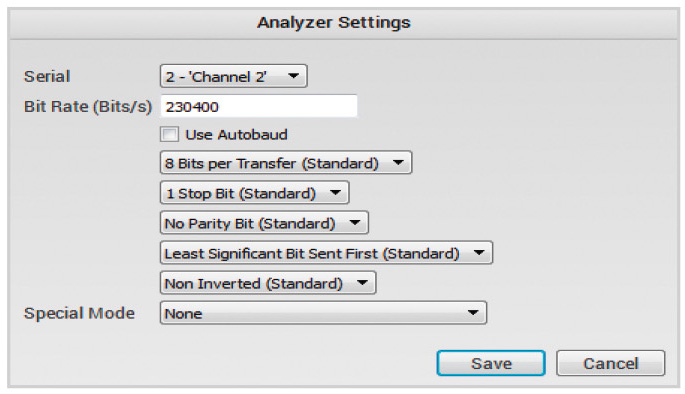

Аналогичным образом можно провести анализ протокола UART. Для этого в перечне поддерживаемых протоколов нужно выбрать Async Serial. В окне его настроек, приведённом на рисунке 17, следует задать канал Channel 2, скорость обмена Bit Rate=230 400 Bits/s, а остальные параметры оставить заданными по умолчанию, поскольку они соответствуют реальному сигналу. Далее следует выбрать шестнадцатеричный формат представления данных (Hex), после чего запустить захват. После его завершения можно будет наблюдать картину, показанную на рисунке 18.

Картинка с сайта: www.cta.ru

Как можно видеть из рисунка, программа идентифицировала группы импульсов в канале Channel 2 как посылку данных протокола UART, состоящую из нескольких асинхронно передаваемых байт.

Литература

Saleae Users Guide: https://support.saleae.com/hc/en-us/sections/201990573-saleae-users-guide

Если вам понравился материал, кликните значок

— вы поможете нам узнать, каким статьям и новостям следует отдавать предпочтение. Если вы хотите обсудить материал — не стесняйтесь оставлять свои комментарии

: возможно, они будут полезны другим нашим читателям!

Device information

Show all

Покупая всякую китайскую электронику для своих «поделок» часто сталкиваюсь с проблемой плохого описания работы,

Тема сегодняшней статьи — использование дешевого китайского логического анализатора купленного на Алиэкспресс.

Что такое логический анализатор? Это такой прибор… для логического анализа ))) Сразу приходит на ум фильм с Робертом Де Ниро

Картинка с сайта: samopal.pro

На самом деле речь немного о другом

Зачем он нужен? Ну конечно же занимать логическим анализом ))). А точнее анализом логических уровней разных микроконтроллеров и периферии к ним. То что принято называть реверс инжинирингом.

Характеристики

• Совместимость по софту с Saleae Logic 8
• Число цифровых входов — 8
• Два индикатора — питания и состояние логических входов
• Входное сопротивление 100КОм, входная емкость 5пФ
• Питание через USB
• Поддерживаемые частоты дискретизации:
• 24МГц,16МГц, 12МГц, 8МГц, 4МГц, 2МГц, 1МГц, 500КГц, 250КГц, 200КГц, 100КГц, 50КГц, 25КГц;
• Количество сохраняемых значений одного измерения — 10000

Картинка с сайта: samopal.pro

Картинка с сайта: samopal.pro

Картинка с сайта: samopal.pro

С одной стороны разъем на 10 штырьков и распиновкой на корпусе

Картинка с сайта: samopal.pro

С другой Mini USB для питания и подключения к компьютеру

Картинка с сайта: samopal.pro

Внутренности

Внутри корпуса плата, на ней микропроцессор с высокоскоростным USB интерфейсом CY7C68013A от компании CYPRESS, EEPROM ATMLH432 и шинный формирователь LVC245A от NXP.

Картинка с сайта: samopal.pro

Картинка с сайта: samopal.pro

На входе анализатора стоят токоограничивающие резисторы 100 Ом, подтягивающие к земле резисторы 100 КОм и конденсаторы 5 пФ. Все честно, как в описании.

Подключение

Для подключения анализатора в комплекте идут 10 соединительных проводков на штырьковые контакты. Сразу прикупил таких вот клипс-зажимов.

Картинка с сайта: samopal.pro

Качество зажимов очень посредственное, но хорошие зажимы обойдутся дороже самого анализатора

Картинка с сайта: samopal.pro

Картинка с сайта: samopal.pro

Софт

Это, пожалуй, самое интересное в данном анализаторе. К нему подходит родной софт от Saleae Logic.

Доступны версии для OSX, Linux и Windows на 32 и 64 бита.
Saleae Logic 1.2.3 под Windows 7 заработал с пол пинка, софт запустился, железо опозналось, не смотря на надпись версии «Beta».

Интересные плюшки в софте от Saleae Logic

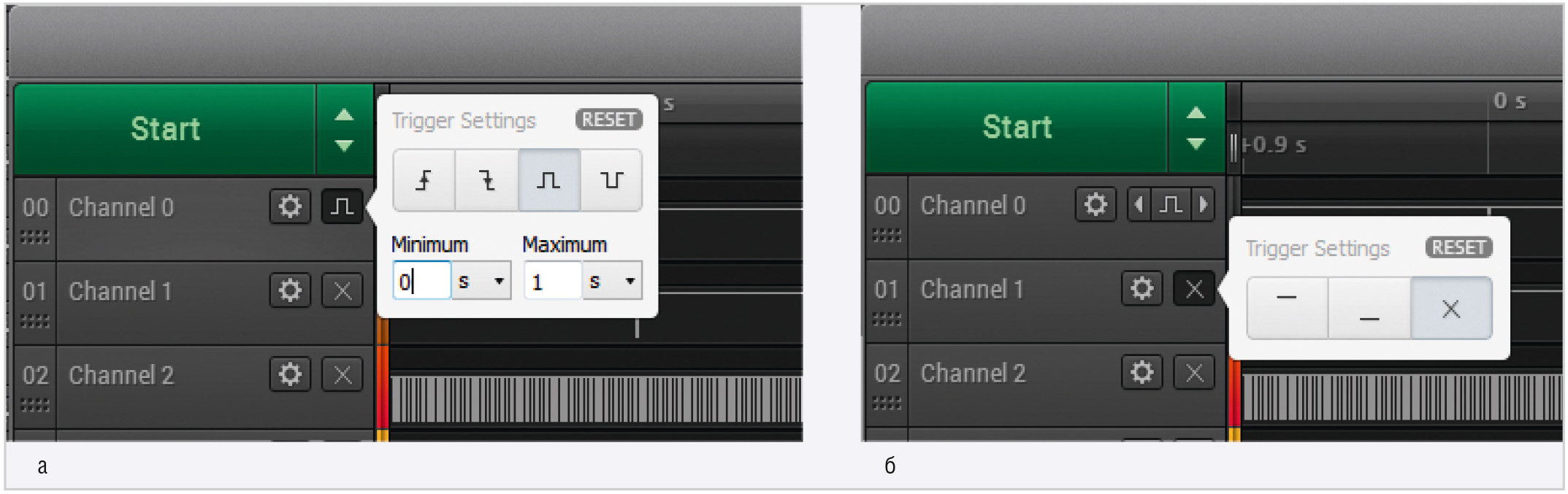

Триггер срабатывания записи логической последовательности на каждый канал

• На изменения логического уровня в «0»
• На изменение логического уровня в «1»
• На положительный импульс заданной длительности
• На отрицательный импульс заданной длительности

Подсчет статистических показаний по текущему измерению

Декодирования протоколов: Async Serial, I2C, SPI, Hide, 1-Wire, Atmel SWI, BISS C, CAN, DMX-512, HD44780, HDLC, HGMI CEC, I2S/ PCM, JTAC, LIN, MDIO, Manchester, Midi, Modbus, PS/2 Keyboard/Mouse, SMBus, SWD, Simple Parallel, UNI/O, USB LS и FS

Ведение журнала по декодируемому протоколу

Кроме того, данный анализатор можно прошить под софт от USBee

Позанимаемся анализом

Картинка с сайта: samopal.pro

Как раз разбирался с подключением ультразвуковых датчиков DYP-ME007Y, на вид абсолютно одинаковыми, но работающими совершенно по разному.

Картинка с сайта: samopal.pro

Если один работает точно по даташиту: короткий импульс на «триггер» запускает ультразвуковой импульс и по длительности эхо измеряется расстояние. То второй и третий (с мигающим светодиодом) примерно раз в 100мс без каких либо внешних пинков сам мерит расстояние и посылает его на скорости 9600 в виде четырех байт (включая контрольную сумму). Программа Saleae Logic позволяет включить декодирование сигнала последовательной шины в последовательность байт. Датчики второго типа отлично работают с отключенным выводом «TRIG», хотя может и ждут какой нибудь команды на этом входе, но сие даже волшебный приборчик не покажет.

Картинка с сайта: samopal.pro

Далее захотелось посмотреть ШИМ сигнал Aтмеги 168? Включил все шесть каналов поддерживающих PWM на разный уровень и с удивлением обнаружил, что частота двух каналов ШИМ отличается от 4-х других. Задействованы разные таймеры?

Картинка с сайта: samopal.pro

Картинка с сайта: samopal.pro

А что там на шине данных у моих любимых WS2812?

Картинка с сайта: samopal.pro

Волшебный приборчик и программа нормально декодировали последовательность, выдаваемую на светодиоды. Даже цвета светодиодов нарисовались.

Картинка с сайта: samopal.pro

С анализом  шины I2C тоже никаких проблем. Софт нормально справился с декодированием.Можно видеть пакеты записи в регистры при работе драйвера дисплея TM1637

Картинка с сайта: samopal.pro

RF-приемник на 315МГц, подключенный напрямую к анализатору, получил сигнал с радиовыключателей, и выдал манчестреский код. После подбора скорости манчестреский код превращается умной программкой в последовательность байт.

Картинка с сайта: samopal.pro

Интересно, а как с точностью измерения временных интервалов? Точного генератора импульсов у меня под рукой не оказалось, но Ардуиновская tone(1000) на 1000Гц

Картинка с сайта: samopal.pro

и tone(20000) на 20КГц дают довольно точный результат.

Картинка с сайта: samopal.pro

Для проверке высокой частоты на скорую руку собрал генератор на NE555. Удалось выжать из него 8МГц. Анализатор проглотил эту частоту нормально. На 20МГц проверить не удалось, но 8 для такой дешевой железки тоже очень хороший результат.

Небольшой итог

Логический анализатор очень нужная и полезная вещь для тех, кто занимается раскапыванием китайской периферии к микроконтроллерам (Назовем красиво — реверс инжинирингом)
Из достоинств данной железки хочу отметить:

• Привлекательную цену
• Совместимость с довольно удобным софтом Saleae Logic
• Защита на входе в виде шинного формирователя LVC245A
• Малые габариты

Явных недостатков у этой железки для себя не нашел. Жаль, что я не приобрел логический анализатор раньше — сколько времени бы я сэкономил во многих проектах. Несомненно, кому то возможностей данной железки окажется мало. Есть масса более навороченных моделей, но по цена $100-200 делает эти приборы гораздо менее доступными для радиолюбителей.

Поанализируем что-нибудь еще?

Картинка с сайта: samopal.pro
