USB осциллограф PV6501 |
||||
|
||||
|
||||
|
||||
|
Чт ноя 19, 2020 20:36:27
Прошу помощи-совета. Лет 15 назад приобрёл PV6501, прибор нормально работал под ХР и на стационарном компе и на нетбуке. Лет 10 прибором не пользовался. А ныне не работает, система (Win10) прибор чувствует, но драйвера НЕТ! Попробовал переустановить драйвер с оригинального диска — не загружается. На нетбуке под ХР тоже самое. Такое впечатление, что в драйвера заложена какая то «бяка»связанная с временем пользования. Скачивал драйвера из интернета по ссылкам, тоже самое. Ныне возникла нужда в использовании прибора в техническом кружке.
Пт ноя 20, 2020 05:50:52
Здравствуйте,
inser53 скачайте здесь,только придется отключать подпись драйвера http://www.kosmodrom.com.ua/data/pv6501.php
Пт ноя 20, 2020 08:48:33
Большоеи спасибо! Всё получилось.
Чт фев 18, 2021 14:40:53
Вопрос по разделительному трансформатору используемому при работе с осциллографом. Наверное можно его задать в этой теме. В общем есть разделительный трансформатор 220V:220V фактически состоящий из пары трансформаторов от UPS соединенных вторичками. Дом у меня постороен где-то в конце 60-ых начале 70-ых годов прошлого века и соответственно заземления нет, вместо него использую зануление. Так вот, решил я проверить качество отвязки от электросети этим трансформатором и для этого замерил напряжение х.х. между землей (фактически нулем электросети) и каждым из двух контактов на выходе с трансформатора и силу тока, ожидая увидеть там наличие напряжения за счет емкостной связи между обмотками, но мизерный ток. Однако напряжение х.х. получилось 37.7V и 54.5V, а ток целых 0.9A и 1.250A… Я так понимаю, что таким разделительным трансформатором пользоваться не безопасно, верно? Кстати, давно хотел узнать, но стеснялся спросить. Известно, что в розетке нет ни «+» ни «-«, а вместо них используются термины «ноль» и «фаза». Это все понятно, а непонятно как тогда называются два вывода на выходе разделительного трансформатора, раз после него уже нет ни нуля, ни фазы?
Чт фев 18, 2021 16:27:05
По поводу «ноля» и «фазы» у нас есть большая тема, где всё подробно было рассмотренно
Чт фев 18, 2021 23:22:05
Oleg10011001 писал(а):ожидая увидеть там наличие напряжения за счет емкостной связи между обмотками, но мизерный ток.
Ожидания твои были в общем правильные, а увидел ты какую то херню! Ищи косяки либо в своих трансформаторах (возможно автотрансформаторах ) либо в своих показомерах.
Пт фев 19, 2021 02:31:17
kentgaryk, все разобрался — щупы к мультиметру были не правильно подключены; хорошо хоть не сжог его.
Чт мар 11, 2021 21:52:55
Я помнится раньше это уже спрашивал, но ответа толком не получил. Объясните, плиз: как понять ту часть спецификации на осциллограф, в которой описано максимально допустимое измеряемое напряжение. Там сказанно следующее:
Максимальное входное напряжение (вход 1:1) КАТ I и КАТ II: 30В rms
КАТ III: 15В Rms
КАТ II: уменьшается на 20дб/декаду свыше 100кГц до 1.3Впик AC на 3МГц и выше.
Для несинусоидального сигнала пик должен быть менее 45В.
Превышение 30В болжно быть менее 100мс.
Среднеквадратичный уровень сигнала включая постоянную составляющую не должен превышать 30В.
При использовании щупа 1:10 (в комплекте) напряжение может быть в 10 раз больше.
Я не уверен, что хотя бы частично правильно понимаю выделенное жирным шрифтом. Поэтому задам следующие вопросы:
1) Правильно ли я понимаю, что при использовании пробника с выключенным делителем, максимально допустимое напряжение составляет 30Vrms CAT II для синусоидального сигнала, причем только для сигналов с частотой до 100KHz ?
2) Правильно ли я понимаю, что при частоте сигнала свыше 100KHz максимально допустимое измеряемое напряжение уменьшается по формуле «уменьшается на 20дб/декаду свыше 100кГц до 1.3Впик AC на 3МГц и выше.» и соответственно при частоте сигнала свыше 3MHz максимально допустимое измеряемое напряжение не должно превышать 1.3Vpk ?
3) Было бы хорошо, если бы кто-нибудь объяснил простыми словами прямо на пальцах о каких декадах в частоте идет речь в формуле применительно к осциллографу?
Пт мар 12, 2021 10:00:13
1) Правильно ли я понимаю, что при использовании пробника с выключенным делителем, максимально допустимое напряжение составляет 30Vrms CAT II для синусоидального сигнала, причем только для сигналов с частотой до 100KHz ?
Да.
2) Правильно ли я понимаю, что при частоте сигнала свыше 100KHz максимально допустимое измеряемое напряжение уменьшается по формуле «уменьшается на 20дб/декаду свыше 100кГц до 1.3Впик AC на 3МГц и выше.» и соответственно при частоте сигнала свыше 3MHz максимально допустимое измеряемое напряжение не должно превышать 1.3Vpk ?
Да.
3) Было бы хорошо, если бы кто-нибудь объяснил простыми словами прямо на пальцах о каких декадах в частоте идет речь в формуле применительно к осциллографу?
Декада — 10 раз. Т.е. при увеличении частоты в 10 раз, со 100 кГц до 1 МГц (на декаду) напряжение должно уменьшится на 20 дБ (в 10 раз), с 30,0 до 3,0 Вскв.
Пн ноя 01, 2021 08:09:59
В делителе 1:10 «советского» типа, точно также, как и в делителе 1:10 «китайского» типа, установлен резистор 9.1 МОм, так как типовое входное сопротивление 99% осциллографов составляет 1 МОм.
Фактическое значение напряжения для клетки размерной сетки получаем, умножая значение одного деления (клетки) на 10. Как бы все понятно.
А как быть, если входное активное сопротивление осциллографа составляет 0.5МОм, следовательно, с выносным делителем 1:10, сопротивление которого 9 МОм, входное сопротивление осциллографа составит 9.5 МОм.
1. В этом случае, для получения фактического значения напряжения одного деления (клетки) надо значение деления (клетки) умножать на 9.5 , или как?
2. И вообще, на что это входное сопротивление влияет.
Да, умные книжки типа Новопольский В.А. Работа с электронно-лучевым осциллографом. Практический курс читал, а можно «своими словами» ?
Пн ноя 01, 2021 08:47:07
webtime писал(а): И вообще, на что это входное сопротивление влияет.
На возможность подключаться к высокоомному источнику сигнала не внося в него искажения добавляемым резистором.
Высокоомность осциллографа не всегда нужна, существуют и низкоомные приборы типа С1-75 с его 50 Ом входного!
Пн ноя 01, 2021 09:25:50
Осциллограф для чего нужен?? -наблюдать форму сигнала!
А если он своим низким сопротивлением (ёмкостью) будет вносить искажения в наблюдаемую форму сигнала,
то на экране мы будем видеть не сам процесс, а процесс + нагрузка щупа.
Так как на высоких частотах, в комплексном сопротивлении, входная емкость https://tel-spb.ru/rea.html — можно посчитать- начинает играть первую роль,
поэтому после 300-500МГц и выше, целесообразно использовать активные щупы.
50Ом вход обычно используются на частотах выше 500МГц вместе с активными щупами, с входной ёмкостью менее 1пФ..
Либо для подключения к 50Ом-трактам ВЧ и СВЧ оборудования.
Пн ноя 01, 2021 16:48:32
Вопрос, однако, был не про 50 Ohm входного сопротивления осциллографа, а про 500 kOhm входного сопротивления осциллографа, и их взаимодействии с щупом сопротивлением 9 MOhm .
Пн ноя 01, 2021 17:59:23
На 19 дели.
Пн ноя 01, 2021 18:08:51
Выбросить кривой осциллограф, и купить нормальный, с нормированными параметрами (ну или в случае продвинутого цифровика, он пересчитать может на любой коэффициент делителя) Также в ламповых есть калибратор, и коэффициент усиления канала покрутить можно, но лучше выбросить..
Пн ноя 01, 2021 18:45:01
Теоретически идеальный осциллограф — это тот, который имеет бесконечно большое входное сопротивление, бесконечно малую входную емкость и бесконечную полосу пропускания. В этом случае он никак не влияет на исследуемую цепь и отображает ровно то, что есть на самом деле.
Но идеального в мире ничего не бывает. Реальные осциллографы (кроме ВЧ-СВЧ) имеют стандартное входное сопротивление в 1 Мом (что довольно немало) и емкость в районе 15-40 пФ. Очень для многих применений этого хватает, поскольку такая нагрузка обычно не сильно нагружает исследуемую схему и не вносит искажений. Но — начиная с частот в 5-10 Мгц, во многих случаях импеданс входной емкости уже существенно шунтирует сигнал, более того — делает это частотозависимо, из-за чего в случае широкополсных сигналов наблюдается существенное искажение.
Более того, сигнал в осциллограф мы подаем через тот или иной кабель. А это — дополнительная емкость, которая в случае кабеля разумной длины и погонной емкости вместе с входной емкостью прибора достигает 100 пФ, что безусловно много. И уменьшить ее, не прибегая к ослаблению входного сигнала с помощью делителей, НЕВОЗМОЖНО. Поэтому стандартным решением для приборов с входным сопротивлением является так называемый пассивный пробник 10:1, который ослабляет сигнал ровно в 10 раз, имеет входное сопротивление в 10 Мом и емкость в районе 10-15 пФ. Ослабление сигнала — это плата за широкополосность пробника и его относительно малую входную емкость. Именно такие пробники по умолчанию применяются в приборах с полосой до 100-200 Мгц.
На более высоких частотах даже те 15 пФ становятся проблемой, ибо их импеданс уже измеряется десятками и сотнями Ом, на фоне которых те 10 Мом никакой роли уже не играют. К тому же, по некоторым техническим причинам, сделать высокоомный пробник пробник с полосой в сотни мегагерц весьма непросто, да и входные цепи осциллографа — аналогично. Поэтому в ВЧ-приборах вход делается 50-омным — стандартное волновое сопротивление коаксиальных кабелей. И подают сигнал на вход обыкновенным кабелем, на противоположном конце которого в соответствии с теорией длинных линий, работающих в согласованном режиме, возникает чисто активный импеданс в 50 Ом. Причем почти без емкости(!), что очень важно на ВЧ. Прикрутив к такому кабелю безиндукционый резистор в 450 Ом, мы получаем простой по конструкции пробник 10:1 c активным входным сопротивлением в 500 Ом и практически БЕЗ емкости, что абсолютно недостижимо для пассивных пробников, предназначенных для работы с мегаомными входами осциллографа. А на ВЧ такая нагрузка гораздо меньше влияет на исследуемую цепь, чем емкостная. Ибо в ВЧ-цепях импедансы редко превышают 100-200 Ом.. Кончено, в аудиотракты и в места, где есть приличная постоянная составляющая, таким пробником лучше не лезть, но плностью универсального решение проблемы съема сигнала для осциллографических измерений, пригодного и для килогерца, и для гигагерца, и для милливольта, и для десятков вольт, похоже, просто не существует.
Пн ноя 01, 2021 18:47:13
webtime
Привести входное сопротивление осла к общепринятым нормативам, в качестве бонуса получить схемотехнический опыт. После чего последовать совету Mayksim, но сделать это, уже будучи офигенным моддером ослов. А что за модель-то?
Пн ноя 01, 2021 18:48:11
А как быть, если входное активное сопротивление осциллографа составляет 0.5МОм, следовательно, с выносным делителем 1:10, сопротивление которого 9 МОм, входное сопротивление осциллографа составит 9.5 МОм.
В первом приближении в такой ситуации общий коэффициент деления будет (9+0.5)/0.5 = 19. Это по постоянному току. Для того, чтобы на переменке было то же самое, необходима правильная настройка частотной компенсации. Не факт, что имеющегося диапазона компенсации щупа хватит.
Пн ноя 01, 2021 20:52:45
Везде знающие люди пишут:
… на 1 МОм вход вы никогда не увидите сигнал без искажений …
… 1 МОм входом вы не сможете точно измерить амплитуду сигнала …
… для осциллографа большая проблема 1 МОм входа — это громадные шумы и наводки, которые не позволяют обеспечить высокую чувствительность …
Сиречь, мои 500 кОм — это круто, самое то, что доктор прописАл , правда, немного хуже, чем 50 Ом, но гораздо лучше, чем 1 МОм .
Пн ноя 01, 2021 21:10:21
Позвольте сильно усомниться насчет того, что такое пишут знающие люди. Практически все осциллографы, начиная с 60-х годов или около того, выпускаются с мегаомными входами (за исключением особо широкополосных моделей). А если это так делается, причем делается профессионалами, то, наверное, в этом есть определенный и весьма веский смысл.
Powered by phpBB © phpBB Group.
phpBB Mobile / SEO by Artodia.
Автор
Николай Шумейко · Опубликовано
Было времечко….Это был первый опыт с ЛБП именно с режимом ‘СС’, как и многие клюнул на простоту, и начинал с первых версий, но походу изучения и опыта — ПиД оказался худшим из последующих собранный лбп из многих, сколько бы с ним не возился. Все минусы потверждаются по ссылке выше на радиокоте.
Как то верно сказано — «работать будет, но как…», с лампочкой ок, но если через осциллограф — лучше не смотреть
Не совсем, есть же ПИДЛБП v.20.max. уже кое-что получше. Взять для опытов основные цепи без некоторых фильтров и опорки. Скорость лбп уже приемлема, но к сожалению можно заметить уже не совсем и ПиД(доступность компонентов), в частности ОУ. Как показали и мои опыты(см.скрин) с моего более простого ПиД, нужен как можно высокоскоростной оу что-бы исключить(в теории) активный фильтр(костыль понижает в некоторых случаях в пиках ‘СС’ динамику) в ПиДmax.
(Выбросы 1.6В и 0.5В. На lm358 >2В от установленного)
Напомню вся беда всех версий этот довольно критичный для чувствительной нагрузки выброс, особенно для цифры, например ремонт или проверка телефонов и подобного…зарядить тот же аккумулятор отдельно от телефона который имеет внутри контроллер может стать печалькой.
Конечно погонять движки, лампочки или магнитолы впринципе нормс любая из версий ПиД. Кому не критично — паяльник в руки, для изучения и практики в самый раз, может еще не все потеряно для ПиД, кто знает
USB осциллограф PV6501 предназначен для создания рабочего места радиолюбителя, наладчика, разработчика на базе персонального компьютера или ноутбука.
Подробное описание
Кроме осциллографа приставка работает в режиме генератора и частотомера.
Характеристики
- Высокая частота дискретизации. Позволяет достоверно отображать сигнал до 20 МГц.
- Полное ощущение работы с обычным аналоговым осциллографом. Мгновенная реакция на действия пользователя. Быстрый набор и отображение отсчетов.
- Интуитивно понятный интерфейс. Простое и логичное управление. Вам даже не придется читать инструкцию – для того, чтобы в первый раз начать работать с PV6501 достаточно одного взгляда на экран.
- Встроенный генератор до 10 МГц. Удобно использовать для снятия АЧХ.
- Точный частотомер. Отображаются 7 значащих цифр.
- Удобная инсталляция. Программу можно разместить в любом месте, даже запускать с компакт диска. При установке не модернизируется системный реестр, в систему устанавливается только стандартный драйвер USB.
- Гальваноотвязка. Ваш компьтер защищен от измеряемой схемы. Шумы от блока питания компьютера не будут мешать измерениям.
- Габариты: 165 х 80 х 30 мм
- Вес: 150 г

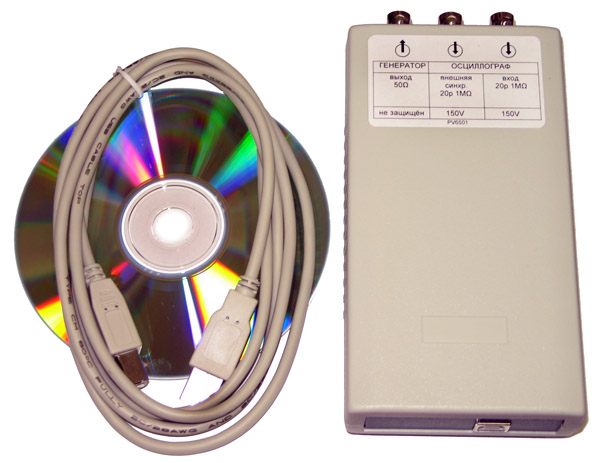

Комплектация
- Осциллограф PV6501
- CD-диск (содержит программу, драйвера и инструкцию).
- Кабель USB-AB 1,8 м.
Возможности
- Осциллограф
- Маркерные измерения, авто измерения параметров сигнала, масштабирование сигнала (лупа времени), запись осциллограмм в файл (в графическом или текстовом виде).
- Режим регистрации выбросов (глитчей) и подавление эффекта наложения спектров «Peak detect».
- Режим открытого/закрытого входа. (Для корректных измерений с закрытым входом значение постоянной составляющей должно быть от -20 до +20 В.)
- Синхронизация
- Внутренняя и внешняя синхронизация.
- По фронту/срезу входного сигнала.
- Ждущая (запуск развертки при выполнении условия синхронизации). Автоматическая (запуск развертки производится автоматически независимо от условия синхронизации). Возможен однократный или многократный запуск развертки.
- Генератор
- Работа на основе прямого цифрового синтеза частоты (DDS).
- Режим качания частоты синхронно с разверткой осциллографа (ГКЧ).
- Электронно-счетный частотомер
- Принцип действия основан на одновременном измерении частоты и периода сигнала на интервале времени 1 сек.
Технические характеристики
- Осциллограф:
- максимальная частота дискретизации 100 МГц
- разрядность АЦП 8 бит
- полоса пропускания усилителя вертикального отклонения 20 МГц
- входное сопротивление 1 МОм
- входная емкость 20 пФ
- максимальное допустимое входное напряжение (сумма постоянной и переменной составляющих) 150 В
- режим открытого/закрытого входа для корректных измерений с закрытым входом значение постоянной составляющей должно быть от -20 до +20 В.
- объем памяти 8000 отсчетов
- коэффициенты отклонения по вертикали 50 мВ/дел…2 В/дел. (6 калиброванных значений с шагом 1—2—5)
- коэффициенты развертки по горизонтали 50 нс/дел…2 c/дел. (24 калиброванных значения с шагом 1—2—5). На развертках 100 мс/дел…2 с/дел. включается непрерывный циклический режим (без мертвой зоны) с непрерывной визуализацией.
- входное сопротивление входа внешней синхронизации 1 МОм
- входная емкость 20 пФ
- уровень срабатывания по входу внешней синхронизации 1,3 В (триггер Шмитта с порогами 1,0 В и 1,6 В)
- максимальное допустимое напряжение на входе внешней синхронизации (сумма постоянной и переменной составляющих) 150 В
- Синхронизация:
- настраиваемый уровень ±4 деления
- настраиваемая длина предвыборки 0…9 делений
- настраиваемый уровень шумоподавления при синхронизации (гистерезис) 0 дел…2 дел
- настраиваемый номер фронта/среза вызывающий инхронизацию 1…255
- Генератор:
- диапазон генерируемых частот 0,1 Гц…10 МГц
- частота дискретизации 100 МГц
- разрядность ЦАП 9 бит
- разрядность аккумулятора фазы 40 бит
- шаг установки частоты 5 значащих разрядов (но не менее 0,1 Гц)
- режим генератора импульсов с произвольной скважностью в диапазоне 10 нс…1 с
- диапазон подстройки амплитуды 1 В…4 В (Значение от пика до пика: выходной сигнал генератора имеет постоянную составляющую = 1/2 значения от пика до пика.)
- шаг подстройки амплитуды 8 мВ
- выходное сопротивление 50 Ом
- Электронно-счетный частотомер:
- диапазон измеряемых частот со входа осциллографа 2 Гц…30 МГц, со входа внешней синхронизации до 250 МГц
- чувствительность со входа осциллографа не менее 20 мВ,
- со входа внешней синхронизации — триггер Шмитта с порогами 1,0 В и 1,6 В
- при работе со входа осциллографа частотомер работает по уровню синхронизации, при этом возможна настройка уровня шумоподавления (гистерезис) 0 дел…2 дел., x — коэффициент отклонения по вертикали осциллографа
- разрядность 7 значащих цифр
Условия эксплуатации
- Максимальное напряжение на входе осциллографа и внешней синхронизации +-150 В. Температура окружающего воздуха +10..+30°С. Относительная влажность не более 75% при 20 °С.
Минимальные требования к компьютеру:
- Pentium I — 166 Mhz, 64 RAM, Win 98, USB_1.1, 5 V, 500 mA.
Щупы для осцилографа — HP-9060
|
Для комментирования материалов с сайта и получения полного доступа к нашему форуму Вам необходимо зарегистрироваться. |
- Дело в том, что уж больно приятная и красивая игрушка получается.
Сейчас вместо ноутбуков — нетбуки пошли (Asus на целероне дешевле 250$ и меньше вес ( 1 кг) и размер (экран 9 дюймов)).
Нетбук это же еще и справочная, да и в интернет можно оперативно зайти если что.
Питается от батарей.А приставок таких полно (ведущий производитель Pico — самый дорогой).
Они же и вольтметры и анализаторы спектра.Некоторые дешевые модели идут с открытыми исходниками к софту на Паскале или С
и можно менять под свой вкус интерфейс (меню, цвет лучей, автоматику).Ассортимент [URL=»http://www.pc-oscilloscopes.com/oscilloscope-chart.html»]Pico[/URL]
- Я считаю что прибор должен быть прибором а не местом развлечений да и недостатков много у этих примочек.
- Прибор пусть будет прибором, но с собой весь перечисленный парк приборов
не потащишь, да и не только парк — отдельные приборы тоже, а некоторые
просто не по карману.
Так что такая переносная «лаборатория-пробник» кроме упомянутой
приятности очень перспективна. Каждой ягоде свое время
- Приборы от Pico — блин, действительно, дорогие. По параметрам не плохие. Я, например, от такой «примочки» особенных требований не предъявляю, мне бы она не помешала (ноут у меня почти всегда с собой), но не за такие цены как у Pico. Можно, конечно, на e-bay заглянуть…
- [URL=»http://www.pcoscilloscope.net/»]на ebay[/URL]
- Всё равно универсальность — обратная сторона специализации. У меня была подобная штука для пробы. Не смотря на малый размер моего Maxmedia(фото в разделе Разговоры на свободную тему-Про Ивана Царевича и Жабу) мне не показалось использование подобного устройства удобным. Но на вкус и цвет, как говорится…
-
Давайте тогда, как крутые специалисты, будем мерять отдельными
приборами ток, напряжение ( отдельно постоянные и переменные), сопротивление. - Не надо передёргивать и доводить до абсурда. Размер любого мультиметра не соизмерим с занимаемым местом на столе предлагаемым. Добавим сюда возможное прожигание в ноуте паяльником чего-нибудь(хорошо, если не экрана). Все думают-я то уж аккуратен-ничего не прожгу, что это делают только другие. Стоимость этого+стоимость ноута(не у всех дома места есть достаточно) тянет на неплохой цифровой запоминающий осциллограф.
Повторяю-я пробовал актакомовскую поделку и мне всё это не понравилось. А когда вы дорастёте до каких нибудь серьёзных задач, то, возможно вам просто прийдётся мерять величины своими специализированными приборами. - Шутка это не передергивание. Ладно, не буду шутить если вы так реагируете. Приведите лучше цифры.
«Неплохой цифровой запоминающий осциллограф» стоит очень дорого (как автомобиль).
Я имею ввиду не ворованный прибор. Все, что я писал я имел ввиду неворованное.Приведите цены с линками (хотябы на плохой цифровой осциллограф).
Мне любопытно посмотреть будет на Ваши расчеты.
У меня не сходится.
Пока я согласен только с Вашим доводом о прожиге паяльником.
Анализаторы спектра, с которыми я работал возили на тележках
и стоили они 50-100,000$. Мне такой не купить никогда. Да и держать
дома я его не захочу. Я смотрю со стороны частной практики, а не
компании, которая может себе много чего позволить. - Смотря, конечно, что подразумевать под словом неплохой-тут всё зависит от задачи. И смотря какой автомобиль иметь в виду. Для меня неплохим решением оказался 25МГцх2канала UNIT-T 14000руб. 100МГЦх2канала уже 30000 руб. Цены лета прошлого года. Может эти приборы вас и не удовлетворят-не знаю ваших задач, но уверенно могу предсказать, что даже за 30000руб путное авто(которое будет больше ездить, чем ломаться) за эту сумму не приобрести. У актакома есть похожие аппараты-смотрел по рассылке ЭЛИКСа. Для исследований ИБП, MCU, узлов TV на CRT вполне очень даже. Если же ваши задачи выходят за этот круг-увы. ГКЧ стоили дорого очень, высокоточные приборы. Но такие надо пользовать на работе. Или, если организовано своё дело и оно успешно приносит прибыль- давить проклятую жабу-сколько бы прибор не стоил. Ибо он нужен для зарабатывания денег частным образом. Хотя здесь мы спорим о вкусах-купите себеэту приставку-опытом эксплуатации поделитесь.
- Еще раз подчеркну, что эти приставки это не только осциллограф,
а еще и куча других приборов, в том числе,как правило, анализатор
спектра. Так что если считать деньги, то нужно складывать стоимость
нескольких приборов, а не только осциллографа.О ценах,видимо, нам бесполезно дискуссировать — от страны сильно зависит.
Автомобиль, который будет еще сносно ездить несколько лет я также могу купить за 1000$ и даже дешевле.
Я свой 14-летний Бьюик, еще вполне на ходу, вынужден был отдать за 500$
4 года назад так как больше он не стоил даже тогда.Машина это ширпотреб, нужный всем и поэтому стоит дешево, осциллограф и тп это
профессиональный прибор — ограниченный спрос и поэтому стоит дорого. - Судя по параметрам — этот прибор, больше похож на радиолюбительский. Цена, правда, вполне профессиональная… Не надо также забывать про программное обеспечение. Некоторый опыт общения с подобными приборами, позволяет мне говорить о том, что, как правило, софт к ним тоже выполнен на любительском уровне. К сожалению… Дай Бог, чтобы конкретно этот прибор был исключением…
- Вот эту примочку да приспособить к наладоннику .
- А я наверное буду заказывать подобное устройство (еще по параметрам буду смотреть) на e-bay. Чисто для «домашней мастерской», при конструировании своих устройств и ничего больше. Буду потом отписываться…
- Vadzz,
[URL=»http://www.roboclub.ru/master/2005/06/01/instruments_81.html»]почитай тут[/URL]
- [url]http://www.masteram.biz/ru/Measuring-Equipment/Rigol-Oscilloscopes/[/url]
Здесь более солидная контора и соответственно дороже, чем упоминавшийся мной UNIT-T.
За 1000$ можно купить именно СНОСНО ездящий автомобиль, а не нормально(т.е. замена только расходных материалов и жидкостей), хотя мера сносности у каждого своя и зависит от внешних воздействий(жизни) на систему управления(мозг).
Анализатор спектра мне никогда не требовался, так как я занимался задачами, не связанными с необходимостью в такого рода приборе. Генератор качающейся частоты(в просторечьи «ачехометр») использовал 1 раз в жизни. Для каких целей, вы, slavar1, используете анализатор спектра ? - LEAS,
Вы же писали что «но уверенно могу предсказать, что даже за 30000руб путное авто(которое будет больше ездить, чем ломаться) за эту сумму не приобрести.»
Я на это и отвечал.Анализаторы спектра мы в основном использовали для снятия частотных характеристик пьезодатчиков, которых было сотни разновидностей в разных
частотных диапазонах (от инфразвуковых частот до 15 kHz). Чаже в инфра.Для дома радиолюбителю он,конечно, может пригодиться рекдко — только
для тех, кто постоянно клепает усилители и фильтры, но может быть
полезен при борьбе с помехой. - В современном ЦыфЗапОсцил есть частотомер и курсорные измерения и пр.
Именно это я и хотел подчеркнуть. Остальное всё есть.
И я уже писал, что спор по этому поводу-спор о вкусе устриц, но я их уже ел ! Мне не понравилось, вот Vaddz если приобретёт-поделится впечатлениями. - Здравствуйте! Я специализируюсь на ремонте автомобильных сигнализаций, работающих на частоте 433 мегагерца, мне нужно видеть кодировку и сам процесс модуляции, запоминать и воспроизводить эти сигналы. Наличие генератора, частотомера, вольтметра и осциллографа — обязательно для меня! Какой прибор вы порекомендуете? И у данного прибора хватило бы скорости обработки и т.д. Хотелось бы знать конкретную модель и цену!:eek:
- Осциллограф-мультиметр-частотомер можеь заменить вот [URL=»http://testmarket.com.ua/component/page,shop.product_details/flypage,shop.flypage/product_id,231/category_id,60/manufacturer_id,0/option,com_virtuemart/Itemid,1/»]это [/URL]…. С генератором посложнее будет, если Вы действительно хотите на 433МГц генерировать сложные сигналы…
Дай Бог, чтобы конкретно этот прибор был исключением…Публикации по теме
- Форум Обсуждение: Осциллограф-приставка к компьютеру Актаком АСК-3117
- Форум Комбинированный прибор Ц4324
- Форум Ищу схему на Комбинированный прибор «UNIGOR -3
- Форум Комбинированный прибор (тестер) Ц4342
- Форум Прибор комбинированный (тестер) Ц4312
Learn how to reset your Epson L3150 printer and access official firmware downloads and tools. This guide provides step-by-step instructions to troubleshoot common issues, restore factory settings, and ensure your device operates smoothly. Discover trusted sources for firmware updates, essential software, and tips to avoid errors during the process. Perfect for users seeking to maintain printer performance or resolve technical glitches efficiently.
Unlock the full potential of Android Debug Bridge (ADB) with expert-level tips and tricks. Discover advanced commands, automation shortcuts, and hidden features to streamline app testing, debug complex issues, and supercharge your Android development workflow. Learn wireless debugging, logcat mastery, and app control hacks for peak efficiency.
**Step-by-Step Guide to Installing Epson L3250 Wi-Fi Printer** 1. **Unbox & Setup**: Remove packaging, install ink cartridges, and power on the printer. Select your language on the screen. 2. **Connect to Wi-Fi**: Press the Wi-Fi button on the control panel. Navigate to network settings, choose your Wi-Fi, and enter the password. 3. **Install Software**: Download the Epson driver from the official website (or use the included CD). Run the installer and select Wireless Connection when prompted. 4. **Complete Setup**: Follow on-screen instructions to finalize installation. Test print a page to confirm connectivity. Troubleshooting tip
Need a Bluetooth driver for Windows 10? Get secure, official download links here for hassle-free installation. Ensure seamless device connectivity with trusted drivers, step-by-step guides, and automatic setup tips. Fix pairing issues fast!
Transform your everyday photos into stunning visual stories with Snap Camera. Explore a world of filters, effects, and lenses designed to amplify your unique style. Whether you’re streaming, video calling, or capturing memories, every shot becomes a canvas for your imagination. Elevate your creativity—one click at a time.
Struggling with Bluetooth problems on Windows 11? Learn quick, step-by-step solutions to resolve driver issues—from updating drivers and using built-in troubleshooters to manual fixes. Get your devices connected smoothly again with this easy-to-follow guide.
Encountering an Unknown USB Device: Device Descriptor Request Failure error? This issue often arises when a connected USB device isn’t properly recognized by your computer, due to corrupted drivers, faulty hardware, or connection problems. Learn how to troubleshoot driver updates, port checks, and device resets to resolve this frustrating connectivity glitch.
Ensure seamless connectivity and optimal performance for your 802.11n Wi-Fi adapter with the latest driver. This essential software enhances compatibility, boosts wireless speeds, and resolves connectivity issues, keeping your device running smoothly on modern networks. Install to unlock stable, high-speed internet access and maximize your adapter’s capabilities.
The IDT High Definition Audio Codec delivers premium sound quality, offering crystal-clear audio reproduction for immersive listening experiences. Leveraging advanced signal processing and low-distortion technology, it ensures rich, detailed acoustics across music, gaming, and multimedia. Compatible with a wide range of devices, this codec elevates audio performance for audiophiles and professionals seeking studio-grade fidelity.
Realtek HD Audio Drivers ensure optimal sound performance for your PC, delivering high-definition audio quality and compatibility with Windows systems. These drivers support advanced features like noise suppression, speaker configuration, and immersive effects for headphones, enhancing music, gaming, and multimedia experiences. Regularly updated for stability and device compatibility.
See all queries
