PicKit3 внутрисхемный программатор-отладчик

Итак, без чего не обходится практически любое устройство на микроконтроллере? Правильно, без микроконтроллера! Но, увы, не получится его запрограммировать без программатора (если это конечно не Arduino).
Итак, рассмотрим внутрисхемный программатор-отладчик PicKit 3, счастливым обладателем коим являюсь я.

Картинка с сайта: hand.post-ap.ru

Описание функциональности данного девайса я описывать тут не буду, по скольку вы сами можете почитать вот тут http://pickit2.ru/doku.php/что.такое.pickit3 что вы собственно уже и сделали. А моей целью является — донести до вас информацию с точки зрения обыкновенного пользователя.

Заказывая сей девайс в интернет магазине я долго думал, размышлял PicKit2 или PicKit3. В то время я мало знал об этих программаторах, разве что то, что они работают через USB и являются внутрисхемными, плюс можно отлаживать программу непосредственно в микроконтроллере с помощью PicKit 2 и 3.

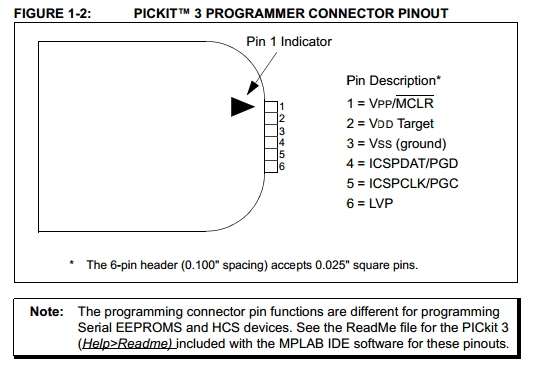

Внутрисхемным программированием ICSP (In-circuit serial programming) прямо на конечном устройстве, который мы собираем на PIC контроллере. И нам не придётся вытаскивать его из программатора запрограммированный микроконтроллер и втыкать его обратно в конечную схему. А отлаживать его было бы как сложно в таких условиях? Так что ICSP вещь очень удобная и практичная. Единственно нужно только предусмотреть разъём ICSP/ICD на конечном устройстве для подключения программатора.

Об отличиях PicKit 3 от Pickit2 я знал мало, но рассуждал логически так. PicKit 2 проверенный временем и людьми, надёжный и удобный. А PicKit 3 должно быть следующая версия, более доработанный, более мощный, современный и функциональный чем PicKit 2. К тому же PicKit 3 стоил не сильно дороже чем программатор предыдущей версии. И хотя функциональности Пиккит 2 мне полностью было предостаточно в итоге было решено купить PicKit 3 с расчётом на будущее, так сказать «на вырост».

Вот прислали почтой мне эту красивую коробочку. Внутри сам непосредственно программатор, Провод USB-miniUSB. Пара каких то бумажек, среди которых плакат с объяснением как и куда подключать программатор и диск с MPLAB 8.36 и примерами. Естественно всё на английском.
Достаём, подключаем к компу через прилагаемый шнурок. Компьютер определяет подключенное HID совместимое устройство. Это означает, что дтов для программатора не нужно. Загораются 3 огонька — вроде работает.
Далее, устанавливаем MPLAB IDE 8.38. С более новыми версиями возникнут определённые проблемы, до тех пор, пока в новых версиях не устранят баг. О проблемах и их решении в новых версиях я расскажу чуть позже.
Установили, запускаем! Лезем в меню Programmer — Select Programmer — Pickit 3. Мплаб должен определить программатор, но если он не подключен к контроллеру, или на контроллер не подано питание то он ругнётся об этом. При первом подключении Мплаб сказал что нашёл в инете более новую прошивку для программатора и предложил её загрузить и закачать — соглашаемся!
Хотелось бы отдельно заострить внимание на питании микроконтроллера. Тут возможны 2 варианта:
1. питание от внешнего источника;
2. питание от программатора.
Если внешнего источника питания у вас нет, то выбираем в настройках Programmer — Settings… и идём на вкладку Power. Ставим галочку и меняем значение величины напряжения если требуется.

Большинству контроллеров PIC нормально будет 5В., но в некоторых случаях контроллеры могут питаться от более низкого напряжения и установив на него 5В можно его повредить. Если не уверены — лучше всего ознакомиться со спецификацией контроллера.

Если вы решите питать схему от внешнего источника, и при этом подключите напряжение от пиккита, то ничего страшного не произойдёт — программатор замерит напряжение и если на нём будет +5в. то он не даст пропустить напряжение через себя и не подаст дополнительного питания на контроллер, не смотря на установленную настройку в МПлабе. По крайне мере так написано в даташите, но у меня, на всякий случай питание внешнее и питание от программатора расключены фиксируемой кнопкой.

Теперь о бочке дёгтя в ложке мёда. Недостатков, пока что, у PicKit3 больше чем достоинств по сравнению с PicKit2. Начнём с того, что для второго пиккита есть русская документация, а для третьего я не нашёл. Кроме того, программировать через PICkit 3 можно только в среде MPLAB IDE, а для второго пиккита кромеMPLAB IDE есть специальная компактная и удобная утилита PICkit 2 Programmer. И в завершении хочу сказать что в Linux (не всем же под виндой сидеть) я не нашёл вооообще программ, для программирования через PICkit 3, а для PICkit 2 есть. И хотя в будущем эти проблемы решаемы, но сейчас пока по моему скромному мнению этот программатор не стоит своих денег и по этому лучше, надёжней и дешевле будет приобрести PICkit 2.

Источник

Azovsky2 › Блог › Ремонт программатора PICkit3

Статья не окончена

Чтобы не шерстить интернет при очередном ремонте PICkit3, решил свести информацию в одну статью.

Статья будет строиться по принципу: замерил-записал в «он лайн» режиме. Художественного оформления пока не будет.
Начну с отличий в схеме от оригинала.
Нумерация элементов согласно схеме из даташит оригинального изделия.
*Самовосстанавливающиеся предохранители PTS 2_3_4 на выходах U8, U9, U11 74LVC1T45, отсутствуют. Вместо них установлены резисторы 30 Ом.
*Вместо сборки U6 FDC6420C установлены два разрозненных полевика N and P канал соответственно.
Предположительно
302U-FDV302P-MOSVET_P
335U-NDS335N-MOSVET_N
* вместо 2х канального операционного усилителя U5 MCP601 установлен почти аналог LM358, с обвязкой «под себя».
*Вместо U7- MCP 1727 установлен AMS1117 3.3v

Назначение некоторых элементов.
* U12 — 74AHC1G125— неинвертирующий драйвер буфера, может иметь три состояния на выходе. Выход переходит в высокоимпедансное состояние при высоком уровне на первой ноге (OE).
В основном устройство предназначено для работы с электроприводом, диапазон питания от 2,0 В до 5,5 В
* U8, U9, U11 74LVC1T45 1-битный шинный приемопередатчик с двуполярным питанием, тремя состояниями на выходе, [SOT-23-6]
* U5 MCP601— КМОП операционный усилитель с однополярным питанием, 2.7В…5.5В.

Картинка с сайта: hand.post-ap.ru

Картинка с сайта: hand.post-ap.ru

Картинка с сайта: hand.post-ap.ru

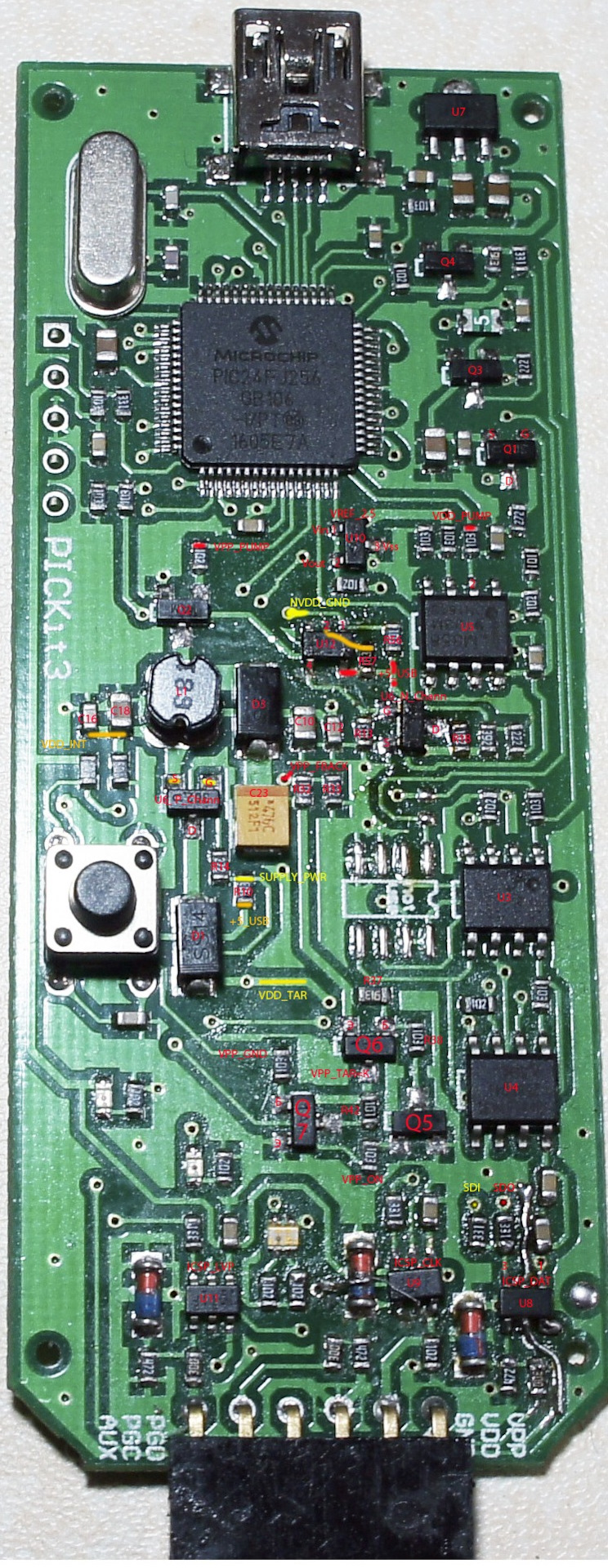

Начинается как всегда с тщательного осмотра.
74LVC1T45 в канале ICSP_DAT и ICSP_CLK перепаивались и окаймлены перемычками. Скорее всего горели перед заменой, и выжгли рядом лежащие дорожки.

Картинка с сайта: hand.post-ap.ru

Присмотревшись внимательно, замечаю, что они запаяны вверх тормашками.
Скорее всего преставились. Аминь.
Необходима замена.
Но пока, просто выпаиваю их феном, с температурой 250 градусов. Снимаются хорошо. Программатор в режим To_Go, дабы не быть привязанным к компьютеру.
В официальном мануале «PICkit™ 3 Programmer/Debugger User’s Guide» о To_Go толком ничего не написано. Лучше воспользоваться MPLAB® X PICkit™ 3 User’s Guide For MPLAB® X IDE
Chapter 5. PICkit 3 Programmer-To-Go
Там же, есть таблица TABLE 5-2: PROGRAMMER-TO-GO OPERATION FEEDBACK CODES, где сведены блинк-коды сбоев программирования.

Картинка с сайта: hand.post-ap.ru

PIC16F72 с залитой исправным программатором прошивкой. Бит защиты установлен.
Его в «панельку» и на макетку.

Картинка с сайта: hand.post-ap.ru

Выпаял две 74LVC1T45 в канале CLK and DAT.
Сразу появился VDD_PUMP, до селе отсутствующий. Упал потребляемый ток. Но по питанию присутствует наводка.
Замерять VDD_PUMP, проще на резисторе 10 кОм, припаяного ко второй ноге ОУ U5 (см. рисунок), что равнозначно замеру на 12ой ноге МК.

Картинка с сайта: hand.post-ap.ru

Картинка с сайта: hand.post-ap.ru

Возможно это из за неисправности конкретного «ПИСКИТа» (так называл его один араб на видео).

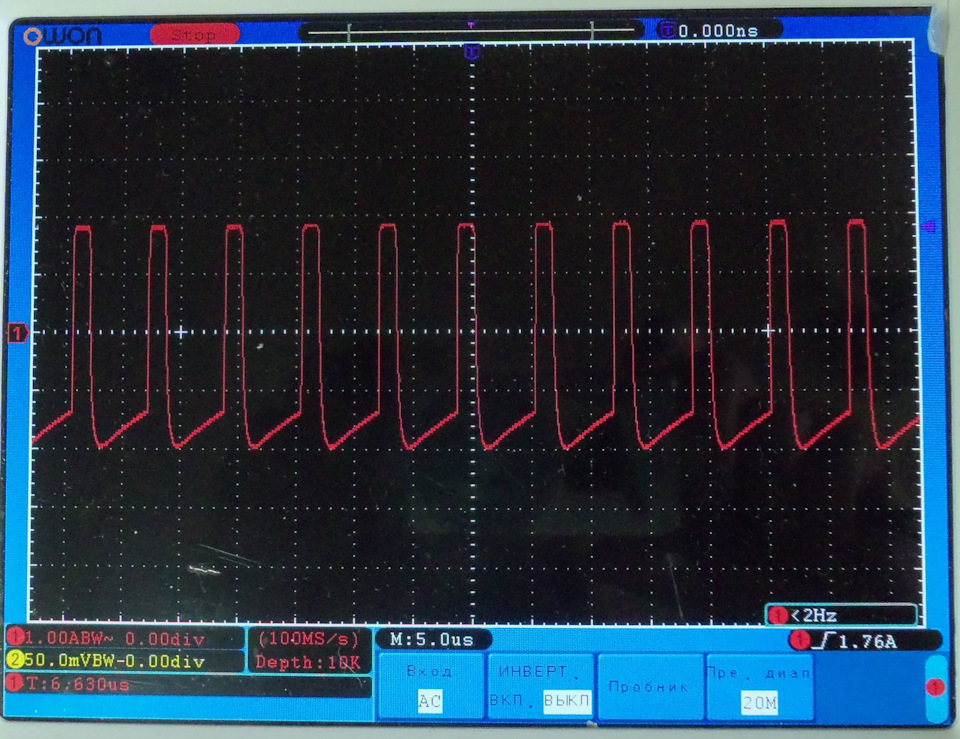

Подал внешнее питание, осциллограф в ждущем режиме, выловил VPP_PUMP. Частотомер за 40 us, не успел посчитать частоту правильно. Она равна на самом деле частоте VDD_PUMP, скважность разумеется иная. «Зеркальная» с VDD_PUMP. Блинк-код лампы STATUS, поменялся с равномерного «моргания», на длинное свечение — короткое молчание.
В мануале сказано, что для сброса ошибки, необходимо нажать кнопку, тогда PIcit будет готов к программированию вновь. В клоноподобии это не так, Нажимаю кнопку, и попытка программирования, возобновляется.
74LVC1T45 Все еще не запаяны.

Картинка с сайта: hand.post-ap.ru

Напряжение VPP_TAR — при нажатии на кнопку, делает мгновенный скачок до +11 вольт, и плавный рост до 13 вольт за 100 us.
Постоянные напряжения на
Q5e-0v
Q5b-0v
Q5k-1.4v

Q7e-0v
Q7b-0v
Q7k-0v
вне режима программирования.
Можно сделать вывод, что части схемы VDD_PUMP-VPP_TAR исправны.

*************************
U10— источник опорного напряжения 2.5v
**************************
ICSP_CLK && ICSP_DAT
Поскольку 74LVC1T45 Штука двунаправленная, и отделить пакеты запроса от пакетов ответа с ней практически не реально. Пользуясь случаем ее отсутствия, считал запросные пакеты от PICkit3.
**************************

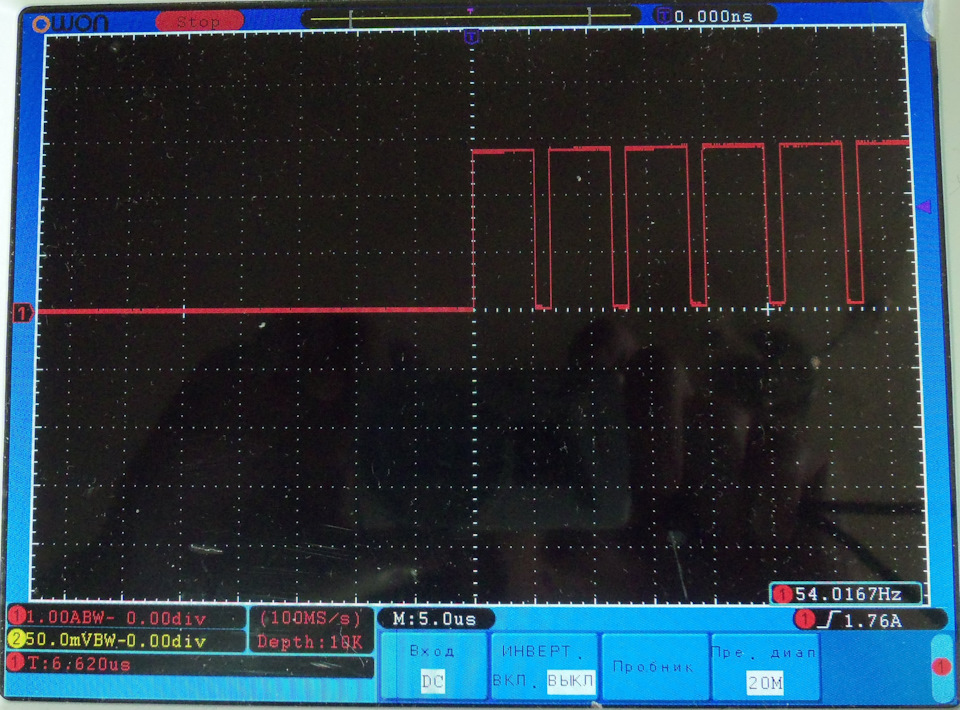

Проверка канала ICSP_CLK сводится к вылавливанию импульсов во время программирования.
CLK_EN
SCK
Сложный пакет импульсов, как нибудь растяну и соберу на одном экране.

Картинка с сайта: hand.post-ap.ru

**************************
Проверка канала ICSP_DAT аналогична ICSP_CLK
DATA_EN— постоянка 2.5 вольт на время программирования

Картинка с сайта: hand.post-ap.ru

Картинка с сайта: hand.post-ap.ru

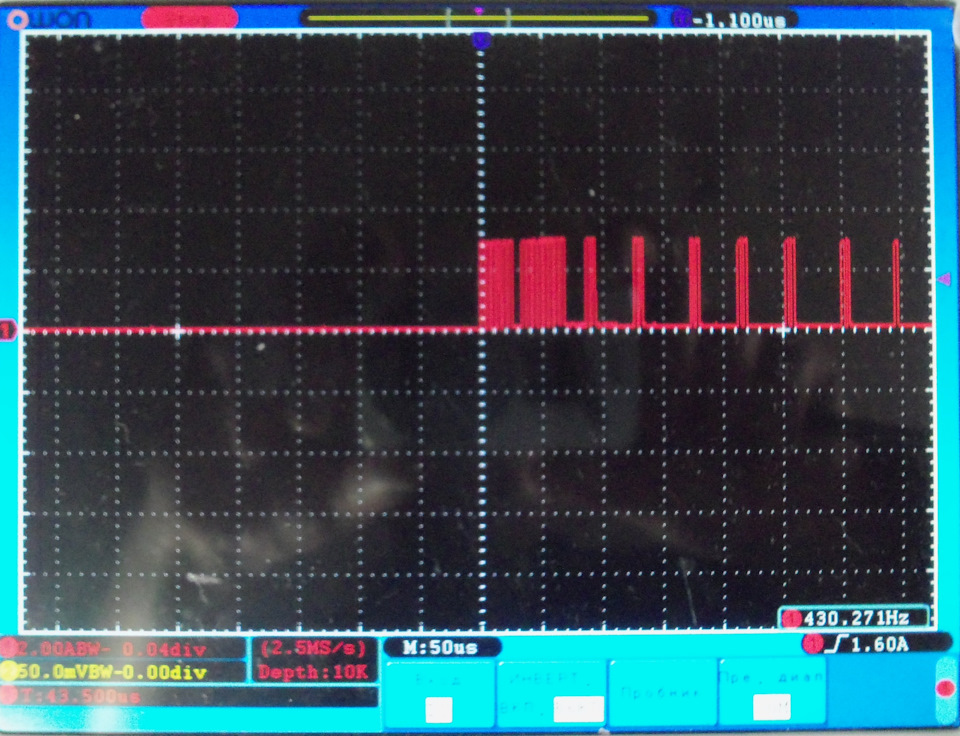

9ть пакетов.

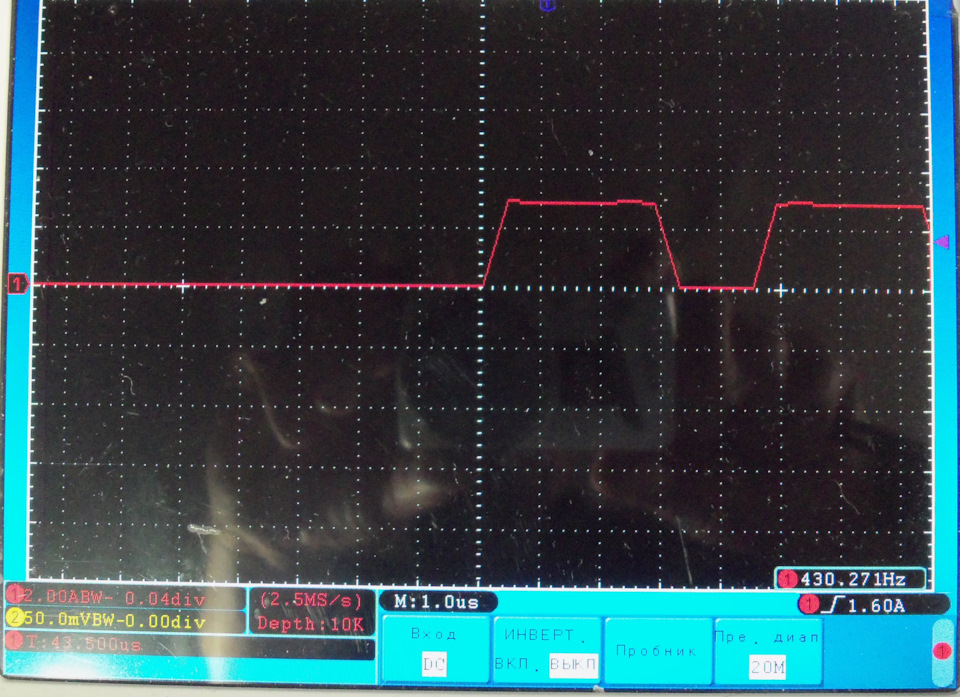

В первом 6ть импульсов Длительностью 3.3us. Амплитуда 3 вольта. Нарастание и спад за 400 ns.
Второй пакет с паузой от первого 8us- 8мь импульсов.
Третий пакет- пауза 18us, 2а импульса.
Четвертый пакет- пауза 32us, — 2а импульса.
Пятый пакет- пауза 38us, — 2а импульса.
Шестой пакет- пауза 32us, — 2а импульса.
Седьмой пакет- пауза 32us, — 2а импульса.
Восьмой пакет- пауза 38us, — 2а импульса.
Девятый пакет- пауза 38us, — 2а импульс.

Картинка с сайта: hand.post-ap.ru

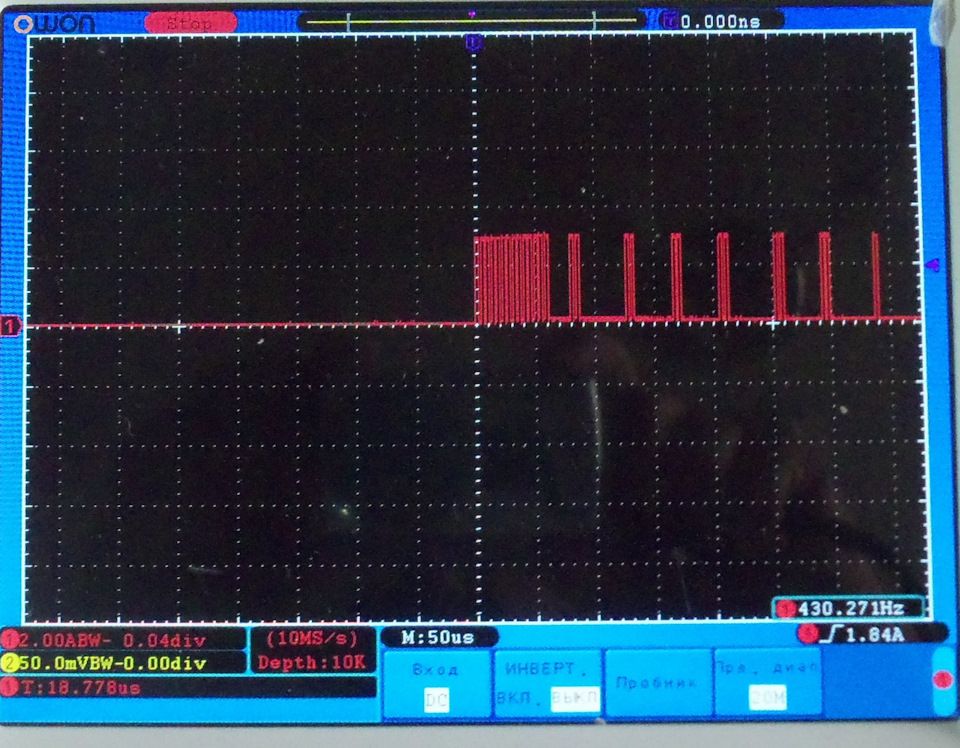

8мь пакетов. Импульс 3 us Нарастание и спад за 100 ns.
В первом 14ть импульсов Длительностью 3.3us. Амплитуда 3 вольта.
Второй пакет с паузой от первого 18us- 2а импульса.
Третий пакет- пауза 39us, 2а импульса.
Четвертый пакет- пауза 32us, — 2а импульса.
Пятый пакет- пауза 33us, — 2а импульса.
Шестой пакет- пауза 39us, — 2а импульса.
Седьмой пакет- пауза 32us, — 2а импульса.
Восьмой пакет- пауза 38us, — 1н импульс.

CDO+CDI складываются на резисторах R29 && R30, и поступают на третью ногу U8 74LVC1T45.

Картинка с сайта: hand.post-ap.ru

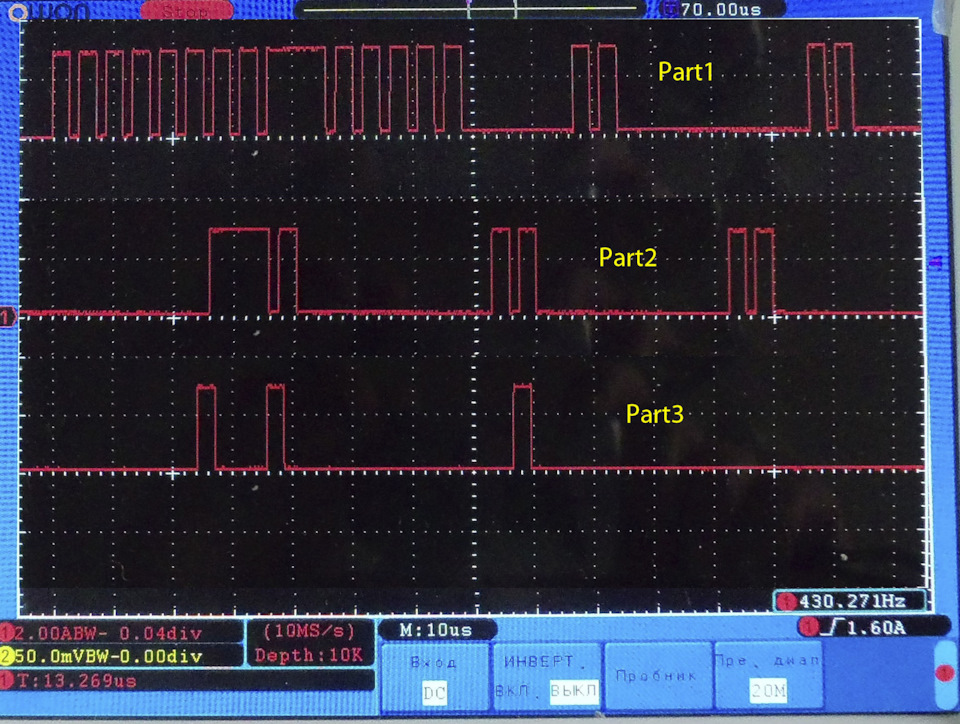

Растянул на три экрана, и собрал во едино фотошопом на одном.

Заменил пару U8 and U9 74LVC1T45 в каналах ICSP_DAT ICSP_CLK.

Соединение происходит успешно. ID МК отображается верно.
В режиме TO_GO По блинк-кодам программирование прошло успешно. Пока не проверял на сколько успешно.
Все дальнейшие действия, контролирую исправным PICkit3.
Поэтому, неисправный PIC, либо огрехи кабеля, или соединений, исключаются.

Попытка запрограммировать PIC в обычном режиме, прошла не удачно.
Программирование без подачи внешнего питания:

The following memory area(s) will be programmed:
program memory: start address = 0x0, end address = 0x633
configuration memory
program memory
Address: 0 Expected Value: 280a Received Value: 0
Failed to program device

С подачей внешнего питания:
Connecting to MPLAB PICkit 3…

Currently loaded firmware on PICkit 3
Firmware Suite Version…01.52.02
Firmware type…Midrange
Target device was not found (could not detect target voltage VDD). You must connect to a target device to use PICkit 3.
В заливаемой прошивке установлен бит защиты. При считывании должны быть все нули. Проходит надпись, что считывание прошло успешно, но в Programme Memory вот такая бяка:

0000 0000 0000 0000 0000 0000 0000 0000
0000 0000 0000 0000 0000 0000 0000 0000
0000 0000 0000 3F8C 3F8C 3F8C 3F8C 3F8C
3F8C 3F8C 3F8C 3F8C 3F8C 3F8C 3F8C 3F8C
3F8C 3F8C 3F8C 3F8C 3F8C 3F8C 3F8C 3F8C
3F8C 3F8C 3F8C 3F8C 3F8C 3F8C 3F8C 3F8C
3F8C 3F8C 3F8C 3F8C 3F8C 3F8C 3F8C 0000
0000 0000 0000 0000 0000 3F8C 3F8C 3F8C
3F8C 3F8C 3F8C 3F8C 3F8C 3F8C 3F8C 3F8C
3F8C 3F8C 3F8C 3F8C 3F8C 3F8C 3F8C 3F8C

Пока предполагаю неисправность флэш, либо повреждена прошивка PIC24 в PICkit3.
В последствии, эта версия не подтвердится.
********************
Снимаю бит защиты в прошивке. Заливаю ее в PIC исправным программатором.
Читаю неисправным. Результат:

Картинка с сайта: hand.post-ap.ru

Первый байт в прошивке считывается верно, затем чтение идет с переменным успехом. Какие то байты верные, какие то нет. Но в какой то момент, происходит некий сброс, и чтение начинается по новой, с нулевого адреса. Эти места, я выделил на фото зеленым. Иногда, читается много кратно только нулевой адрес.
Проверяю питание на второй ноге во время чтения. Есть некая подозрительная дерготня. Как при питании от PICkit, так и при внешнем питании. Но в целом, оно стабильно.
Звоню на пробой, имеющие отношение к VDD_TAR цепи. Сопротивление на впаянном резисторе R58 номиналом в 1кОм, составляет 500 Ом, против 0,86 кОм в исправном PICkit3.

Выпаиваю U11, ответственную за LVP c виду красавица. дорожки вокруг нее целы.
И сопротивление на R58 восстанавливается. 0,86 кОм. Оставляю программатор без нее. Испытуемый PIC, не поддерживает низковольтное программирование.
Но программатор шить не хочет.
Но, теперь стал почти нормально стирать PIC.В редких ячейках, вместо 3FFF, есть иные записи.
**************************
Проверил два полевика, ( в оригинале сборка U6 ) сравнил напряжения на U12, c рабочим PICkit3, отклонений не обнаружил. 74LVS1T45, так же в норме.

**************************
.
Неисправности PICkit 3, симптомы возможные причины.
.
%%%%%%%%%%%%%%%%%%%%%%%%%
Target Device ID (0x0) does not match expected Device ID (0x101e0000).
1. Пробит или не исправен один из ключей VPP_TAR Q6 Q7.
2. В старых PICkit3, необходимо закоротить резистор R26, R45, R43 перемычкой.
Replace (R26) with 0 ohms or jumper wire. The same modification can be made to the LVP (R45) and CLOCK (R43) nodes.
ETN #32

Интересный топик об подобной проблеме.
Топик стартер, заменил все, включая PIC 24 в PICkit3. В итоге оказался пробит вышеупомянутый ключ.
PICkit 3 strange problem.
%%%%%%%%%%%%%%%%%%%%%%%%%
Target Device ID (00000000)
1. Пробит или не исправен один из ключей VPP_TAR Q6 Q7.
%%%%%%%%%%%%%%%%%%%%%%%%%
Target device was not found (could not detect target voltage VDD). You must connect to a target device to use PICkit 3.

1. Нет массы в соединении PICkit и МК, либо не поступает внешнее напряжение.

%%%%%%%%%%%%%%%%%%%%%%%%%
Failed to program device.
1. Нет массы в соединении PICkit и МК, либо не поступает напряжение на программируемый МК от PICkit ( обрыв).
2. Неисправен программируемый МК.
%%%%%%%%%%%%%%%%%%%%%%%%%
