Китайская компания Radxa на днях выпустила одноплатный ПК Rock Pi X. Это событие могло бы пройти никем не замеченным, если бы не особенности новинки. Дело в том, что она базируется на процессоре x86 и работает с Windows 10 без «костылей», нативно. Естественно, плата совместима с Linux.
Кроме Rock Pi X, есть и другие одноплатники, заявляющие о поддержке Windows, но они совместимы лишь со специализированной версией этой ОС, которая называется Windows 10 IoT Core. А вот Rock Pi — это ПК, совместимый с полноценной ОС.
Характеристики устройства:
- Процессор: Intel Atom x5-Z8350 со встроенным видеоядром Intel HD Graphics Gen 8.
- 16, 32 или 128 ГБ внутренней памяти.
- 2 или 4 ГБ оперативной памяти LPDDR3-1866.
- Вывод изображения: HDMI 2.0 (вплоть до 4К).
- Беспроводные сети: WiFi 5 и Bluetooth 4.2, поддержка подключения внешних антенн.
- Проводные сети: гигабитный Ethernet.
- USB: 1 USB 2.0, 1 USB 3.0.
- Аудио: 3,5 мм разъем.
- IO: 40-pin
- Питание: USB-C, поддерживаются режимы Power Delivery 2.0 (9В/2A, 12В/2A, 15В/2A или 20В/2A) и Qualcomm Quick Charge 2.0 и 3.0 (9В/2A или 12В/1,5A).
Размер устройства составляет 85*54 мм. Это на 1 мм меньше обычной кредитки, так что плата действительно очень небольшая и подходит для разработки портативных систем.
Разработчики утверждают, что процессор может разогреваться во время работы до 90 градусов. Система охлаждения при этом не включена в поставку.
Этот одноплатник уже назвали конкурентом Raspberry Pi 4, хотя устройства и отличаются друг от друга. У новой платы больше возможностей, она совместима с практически любым ПО, которое используется на десктопных ПК и ноутбуках. Кроме того, здесь есть внутренний накопитель, в то время как у «малинки» такой опции нет, вместо нее — разъем для карт памяти формата SD.
Стоимость Raspberry Pi 4 Model B — $35 (2740 руб.), $45 (4310 руб.) или $75 (5875 руб.) за версии с 2, 4 или 8 ГБ ОЗУ соответственно.
Цена Rock Pi X составляет $75 за конфигурацию 4 ГБ/32 ГБ, $85 за 4 ГБ/64 ГБ и $99 за 4 ГБ/128 ГБ.
Впервые производитель опубликовал информацию об этом устройстве еще год назад, но только сейчас оно поступило в продажу. Чем вызвана такая задержка, пока неизвестно.
Всем привет, сегодня я бы хотел рассказать об одноплатном компьютере Rock Pi X, работающем на базе четырехяденого процессора Intel Atom x5-Z8350. Работает устройство на базе полноценной версии Windows 10, также при желании можно поставить Ubuntu Linux или Mint. Компьютер подойдет для использования в качестве:
мультимедиа приставки
,
игровой ретро приставки
,
домашнего
или
офисного компьютера
для простых задач, или
домашнего мини сервера
.
Имеются модели с 1, 2 и 4 гигабайтами оперативной памяти. Существует также две ревизии устройств 1.3 и 1.4, которые отличаются тем, что у ревизии 1.4 память eMMC распаяна на плате, а на ревизии 1.3 она заменяемая.
В моем случае это ревизия 1.3, с 4 гигабайтами оперативной памяти.
Характеристики:
Процессор: 4 ядерный Atom x5-Z8350 (4 ядра по 1,44 ГГц с турбобустом до 1.92 ГГц);
Графика: Intel HD 400, с частотой 500 МГц;
Оперативная память: 4 Гб LPDDR3 1866 МГц (skHynix), (объем в зависит от конфигурации);
Беспроводная связь: 802.11 ac (WiFi 5) и Bluetooth 4.2, с поддержкой подключения внешний антенны;
Основная память: 32 гигабайта eMMC (съемная), также существуют модели с 64 гигабайтами;
Разъемы:
- HDMI 2.0;
- eMMC, с поддержкой до 128 Гб;
- Гигабитный Ethernet, с поддержкой PoE;
- microSD, с поддержкой до 128 Гб;
- 3x USB 2.0 и 1x USB 3.0;
- 3.5 мм аудио джек;
- MIPI DSI для подключения дисплеев;
- 40-контактный разъем расширения, совместимый с Raspberry Pi, состоящий из: 6 GPIO, 2 UART, 2 SPI, 2 I2C, 1 PCM / I2S, 1 SPDIF, 2 PWM, 1 ADC и линий питания (5В, 3.3В и земля);
- USB Type C для питания, поддерживается блок питания от 5В до 20 В до 3A, поддерживается быстрая зарядка QC и PD;
- Разъем RTC для батарейки (часы реального времени);
- Разъем для отладки;
Есть кнопка включения / перезагрузки, а также разъем для внешней кнопки.
Комплектация и внешний вид:
В комплекте производителя идёт одноплатный компьютер, массивный радиатор (с крепежами) и термопаста. Плата идёт в пластиковой коробочке, которую вполне можно переделать в корпус устройства.
Размеры платы, составляют 8.5 на 5.4 см, по высоте плата около 2 см (включая разъемы). Можно использовать некоторые корпуса от Raspberry Pi, немного модифицировав их.
Радиатор довольно массивный, имеются ребра и выпуклости для прилегания к процессору и памяти. Со своей задачей полностью справляется и нет необходимости в каком-либо активном охлаждении.
Тесты:
На устройстве предустанавливается неактивированная версия Windows 10 Pro.
Пользователю доступно около 15,7 Гб свободного пространства.
В тесте GeekBench 5 устройство набрало 162 в однопотоке и 486 в мультипотоке.
В тесте GPU устройство набрало 1082 очка.
Скорость eMMC памяти составляет 126 Мб/сек на чтение и 85 Мб/сек на запись.
В тесте CPU-Z устройство выдало 62.6 в однопотоке и 232 в многопотоке.
Запуском игр и бенчмарков удалось разогреть процессор до 69 градусов. Средняя температура, с термопастой идущей в комплекте, около 60 градусов. Радиатор теплый, но не горячий.
4К видео воспроизводит без каких-либо проблем, поскольку в видеопроцессоре присутствует необходимый декодер.
Также я проверил пару ретро игрушек: Resident Evil 4 (не HD) и Crysis 1 (оригинал).
В RE4, в разрешении 720п, в среднем, около 30 кадров, а в 1080п около 20. В Crysis 1, в 800 на 600, около 25-28 кадров.
Благодаря внешней антенне, Wi-Fi ловит без каких-либо проблем.
Итого:
В целом хороший, бесшумный одноплатный компьютер, работающий на полноценной Windows. Разъемы GPIO, Windows 10 и большое количество разъемов открывают большие возможности для творчества и создания своих интересных устройств под ключ.
Каких-либо минусов я не обнаружил, поэтому могу рекомендовать его к использованию.
Спасибо за внимание.
Одноплатные и мини компьютеры
1611 из 1994
Сортировка:
РекомендуемХиты продажДешевлеДорожеКоличество
3Logic Lime24D SYSTEMS4AAEON Technology Inc.2AAEON UP51Adafruit2ADLINK47Advantech119Advantech Corporation31ALINX19Alorium1Analog Devices7ANKOWALL38APACER7Arduino6ASUS8ASUSTek Computer Inc.1Avago1Avalue2AVNET1Axiomtek12BAODING FORLINX31Bare Conductive1Basler7BBC1Beacon EmbeddedWorks1Beagle board8BeagleBoard by GHI1BECOM Systems2BRIDGETEK1C.T.Robotics2CHERRY Embedded Solutions1Congatec31Coral1Cosel1Critical Link10Deepwave Digital1DFRobot166Digi25Digilent12Diotec1EDATEC197EFCO Technology5Embedded Artists2Embest2EUROTECH1EVEO1EyeCloud1Ezurio30FireFly31Forlinx1FTDI6GHI Electronics13GIGAIPC13GRINN1Gumstix1Hackboard14iBASE Technology11IEI16Industrial Shields3Innodisk8iWave33iWave Global8Jetway Information16Ka-Ro electronics24Khadas11Kingston9KITRONIK1Kneron9Kontron43krtkl1Lantronix5Maxim1MDC1MicroBit1Microchip5mikroElektronika1Mixtile Limited8MSI1MultiTech1MYIR36MYZR8Netac8NetBurner2NexAIoT4NexCOBOT2No trademark47NVIDIA6NXP4Octavo Systems6Odroid1Okdo7Olimex72Olmatic1Onion6Onion Corporation1Orange Pi11ORANGE PI CO1OStream1Parallax2Particle3Perinet3Phoenix Contact17Phytec20Polyhex4Radxa5RASPBERRY1Raspberry Pi175REALAN COMPUTER1ReFLEX CES4RELOC2Repka Pi18RockPi6Schneider Electric1Seco9Seeed Studio34Seeed Technology23Segger4Sfera Labs2SiFive3Sinotectronics1SINOVOIP1SolidRun38Som LABS6SoMLabs25Sparkfun5ST Microelectronics8Sundance DSP1TechNexion12Terasic1Texas Instruments1tinyVision.ai1Toradex21Transcend1Trenz32UDOO10Variscite1VersaLogic51VIA3Wandboard3WithSecure1Xenarc4Xilinx2Xunlong Software3
сбросить
8-ядерный 64-разрядный с архитектурой Big.Little164-bit Arm® Cortex® A731—1a20 2-х ядерный cortex-a76a64 4-х ядерный cortex-a531am3358 cortex-a83atheros ar9331(+atmega32u4)1bcm2387 4-х ядерный cortex-a533bcm2710a1 4-х ядерный cortex-a531bcm2711 4-х ядерный cortex-a724bcm2712 4-х ядерный cortex-a762bcm2835 arm1176jzf2Broadcom BCM2710A11Broadcom BCM2711 quad-core Cortex-A72(ARM v8)4Broadcom BCM2712 Arm Cortex A763Broadcom BCM28352h3 4-х ядерный cortex-a710h6 4-х ядерный cortex-a532i.MX8M Mini1i.MX8M Plus1i.MXRT10521i.MXRT10611imx233 arm926j1Intel Atom x6425RE1Intel Celeron J64121MIMX8MM6CVTKZAA1nrf52833 cortex-m41NXP i.MX61NXP i.MX6UL1NXP i.mx8Mini1NXP iMX81Quad core ARM Cortex-A531Quad-core Arm® Cortex™-A55, 64-bit @ 2.0GHz1RK3399 4-cortex-a53 2-cortex-a721
сбросить
1 ггц151.2 ГГц131.4 ГГц31.5 ГГц51.8 ггц22 ГГц12.4 ггц52.4ГГц/1.8ГГц164 мгц1400 мгц2454 мгц1—2
сбросить
1 Гб162 ГБ54 гб64 ГБ LPDDR4X(на плате)28 Гб38 ГБ макс.(1x DDR3L)58 ГБ макс.(1x DDR4)18GB LPDDR4-3200 SDRAM with ECC18ГБ LPDDR4x124 ГБ LPDDR5 64 бит132 ГБ макс.(1x DDR4)232 ГБ макс.(2x DDR4)264 ГБ макс.(2x DDR4)264 МБ296 ГБ макс.(2x DDR5)1128 кБ1512 Мб10512 МБ LPDDR232048MB DDR4 8GB eMMC1—1LPDDR4X-4267 SDRAM 16GB1
сбросить
2-х ядерный mali 40062-х ядерный mali 400mp2102-х ядерный videocore iv58-ми ядерный mali t7201—1Arm Mali-G610 MС41Arm® Mali™ G52 GPU1Mali T860MP41mali400mp21OpenGL ES 31power sgx5303VideoCore IV4VideoCore VI4VideoCore VII2
сбросить
—1linino1Linux7linux, android22linux, windows 10 iot core9Radxa OS, Debian, Android, FydeOS, Windows 10/112
сбросить
Ростов-на-Дону
Соколова, 53/182
Москва
Варшавское ш., 268с1Беговая, 2Гиляровского, 39Абельмановская, 3Щербинка, Симферопольское, 14А
Санкт-Петербург
Медиков, 9БВосстания, 8а
Барнаул
Антона Петрова, 219Б
Вологда
Ленинградская, 81
Екатеринбург
Ленина, 48Краснодарская, 7
Иркутск
ул. Дзержинского, 40
Йошкар‑Ола
ул. Советская, 173А
Казань
Николая Ершова, 28
Кемерово
ул. Терешковой, 22А
Краснодар
Ставропольская, 81
Красноярск
Красноярский Рабочий, 104
Набережные Челны
Набережночелнинский, 31А
Нижний Новгород
Максима Горького, 65А
Новосибирск
Семьи Шамшиных, 66
Оренбург
ул. Салмышская, 71
Саранск
пр-кт 50 лет Октября, 6
Саратов
Большая Горная, 353
Смоленск
проспект Гагарина, 1
Ставрополь
Дзержинского, 131
Томск
переулок 1905 года, 9
Ульяновск
Ульяновский пр-т, 6
Хабаровск
ул. Большая, 88
Ярославль
Московский пр-кт, 97
Raspberry Pi
4-6 дней, 253 шт.
9 150 руб.
от 5 шт. — 8 990 руб.
от 50 шт. — 8 914 руб.
Raspberry Pi
4-6 дней, 260 шт.
10 600 руб.
от 5 шт. — 10 400 руб.
от 20 шт. — 10 318 руб.
Raspberry Pi
4-6 дней, 236 шт.
10 650 руб.
от 5 шт. — 10 460 руб.
от 20 шт. — 10 370 руб.
Raspberry Pi
4-6 дней, 399 шт.
12 500 руб.
от 5 шт. — 12 280 руб.
от 20 шт. — 12 183 руб.
Raspberry Pi
4-6 дней, 297 шт.
14 500 руб.
от 5 шт. — 14 280 руб.
от 20 шт. — 14 162 руб.
Raspberry Pi
4-6 дней, 142 шт.
12 950 руб.
от 5 шт. — 12 730 руб.
от 20 шт. — 12 631 руб.
Raspberry Pi
4-6 дней, 180 шт.
17 100 руб.
от 5 шт. — 16 830 руб.
от 20 шт. — 16 691 руб.
быстрый просмотр
Raspberry Pi
4-6 дней, 223 шт.
12 700 руб.
от 5 шт. — 12 510 руб.
от 20 шт. — 12 407 руб.
Raspberry Pi
4-6 дней, 52 шт.
5 150 руб.
от 5 шт. — 4 950 руб.
от 50 шт. — 4 870 руб.
Raspberry Pi
4-6 дней, 34 шт.
4 910 руб.
от 3 шт. — 4 720 руб.
от 30 шт. — 4 639 руб.
Olimex
4-7 дней, 6 шт.
19 160 руб.
от 2 шт. — 17 380 руб.
от 8 шт. — 16 929 руб.
быстрый просмотр
Olimex
4-6 дней, 17 шт.
от 2 шт. — 9 800 руб.
от 20 шт. — 9 700 руб.
Olimex
4-6 дней, 2 шт.
12 010 руб.
от 2 шт. — 11 260 руб.
от 8 шт. — 10 881 руб.
Olimex
4-6 дней, 8 шт.
16 100 руб.
от 2 шт. — 15 700 руб.
от 8 шт. — 15 600 руб.
быстрый просмотр
Olimex
7-9 дней, 15 шт.
15 600 руб.
от 3 шт. — 15 200 руб.
от 12 шт. — 15 100 руб.
Olimex
4-6 дней, 11 шт.
12 160 руб.
от 3 шт. — 11 480 руб.
от 12 шт. — 11 310 руб.
Olimex
4-7 дней, 6 шт.
7 260 руб.
от 3 шт. — 6 810 руб.
от 30 шт. — 6 578 руб.
быстрый просмотр
BBC
4-6 дней, 12 шт.
6 210 руб.
от 5 шт. — 5 930 руб.
от 50 шт. — 5 548 руб.
Beagle board
4-6 дней, 64 шт.
26 480 руб.
от 2 шт. — 24 060 руб.
от 8 шт. — 22 721 руб.
Одноплатные компьютеры
100

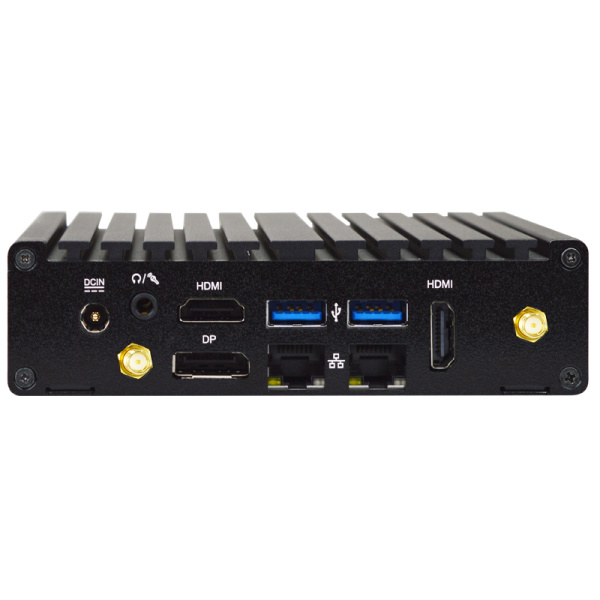

Серия HBJC420U11
Процессор Intel® Gemini Lake-R, поддержка DDR4 2400 МГц до 8 ГБ
Особенности
1. Процессор Intel® Gemini Lake-R J4125 SoC
2. 1 * DDR4 2400 МГц SO-DIMM до 8 ГБ
3. 1 * слот M.2-2242 (M-ключ), 1 * слот M.2-2230 (E-ключ)
4. 2 * HDMI, 1 * DP
5. 2 * GbE, 3 * USB 3.1 (A-тип), 1 * USB3.1 (C-тип), 2 * COM, 1 * аудио
6. Адаптер постоянного тока 12 В / 40 Вт
Описание
JLI1S-5L
Процессор Intel® Gemini Lake J4125, DDR4 2400 МГц до 8 ГБ, поддержка трех дисплеев, тонкая встроенная плата Mini ITX
Описание

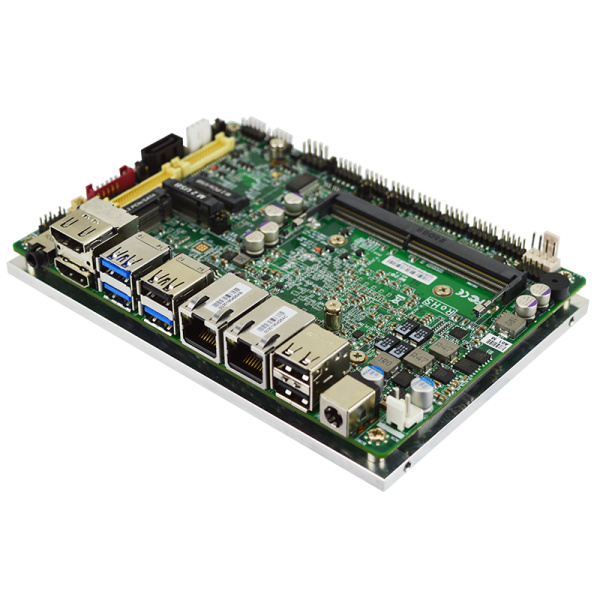

Серия JETWAY MF20 представляет собой плату форм-фактора 3,5 дюйма с процессором Intel® Elkhart Lake J6412 SoC. Системная плата поддерживает одну память SO-DIMM DDR4 3200 МГц, до 32 ГБ. Благодаря встроенному контроллеру Intel® 2.5 Gigabit Ethernet серия MF20 предлагает два устройства Ethernet 10/100/1000/2500 Base-TX для передачи данных по сети. Один интерфейс SATAIII (6 Гбит/с), один M.2 M-ключ и 64 ГБ встроенный eMMC (опционально) предлагают устройства хранения. Три порта USB3.1 Gen.2, семь портов USB2.0 и шесть COM-портов обеспечивают универсальное расширение. M.2 B-key 3042 может поддерживать карты 3G/4G/LTE. Серия MF20 оснащена двумя портами HDMI2.0b и одним LVDS (eDP с совместным расположением) с тремя независимыми дисплеями. Благодаря вышеперечисленным функциям серия MF20 подходит для панельных ПК, решений IOT и приложений Edge Computing.
Описание
JETWAY MF94V — это плата форм-фактора 3,5 дюйма, в которой используется процессор Intel® Apollo Lake SoC. Системная плата поддерживает одну память SO-DIMM DDR3L 1866 МГц, до 8 ГБ. Благодаря встроенным двум контроллерам Intel® 2.5 Gigabit Ethernet MF94V предлагает два устройства Ethernet 10/100/1000/2500Base-TX для передачи данных по сети. Один интерфейс SATAIII (6 Гбит/с) и один M.2 M-ключ предлагают устройства хранения. Три порта USB3.1 Gen.1, три порта USB2.0 и два COM-порта обеспечивают универсальное расширение. M.2 B-key 3042 может поддерживать 3G/4G/LTE. MF94V предлагает один порт HDMI, один порт eDP и один LVDS. Благодаря вышеперечисленным функциям MF94V подходит для панельных ПК, приложений IoT Solution.
Описание
Серия JLI1BV-00
Процессор Intel® Elkhart Lake J6412, DDR4 до 32 ГБ, 1 * 2,5 Гбит/с
Описание
Серия HB368F21
Процессор Intel Celeron J6412, 4×2.6ГГц/ 3xM.2M/E/B-key/ 3xDP/ 2xGbE/ 2xUSB3.1, 5xUSB2.0/ 2xRS-232/422/485/ -20°C~70°C
Описание

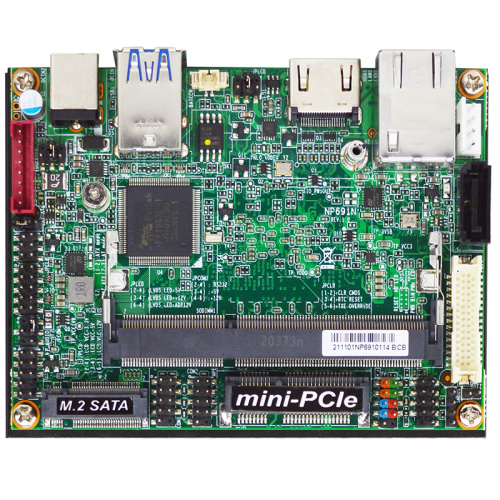

Серия JNP691N
Процессор Intel Celeron J3455, 4×2.3ГГц/ 1xSATAIII, 1xM.2M-key, 1xmPCIe/ 1xHDMI, 1xLVDS/Inv./ 1xGbE/ 4xUSB/ 2xCOM/ 0°C~60°C
Описание

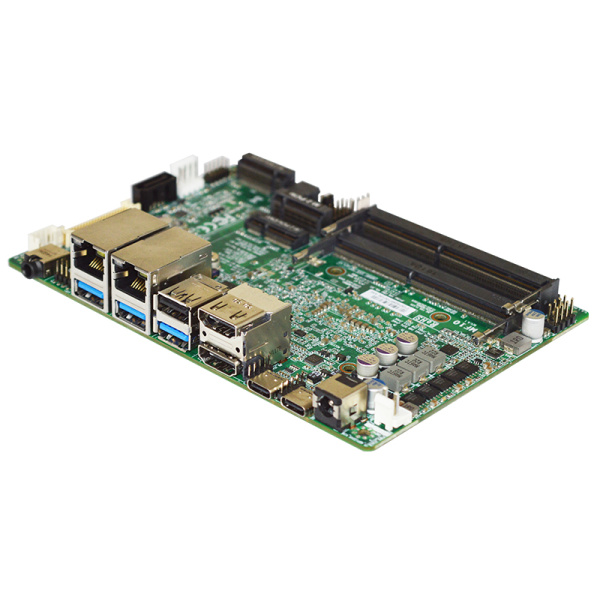

Серия JETWAY MF10 — это материнская плата форм-фактора 3,5 дюйма на базе процессоров Intel® Tiger Lake-UP11 Intel 3-го поколения. Системная плата поддерживает два модуля памяти SO-DIMM DDR4 объемом до 64 ГБ. Имея два интегрированных контроллера Intel® i219-LM GbE и i225V 2.5GbE, серия MF10 предлагает один гигабитный и один 2,5-гигабитный Ethernet. MF10 поддерживает новейший интерфейс PCI Express 4.0 в слоте M.2 PCIe 4.0 x4 для твердотельного накопителя NVME. MF10 также поддерживает до четырех независимых дисплеев 4K HDR. Кроме того, MF10 имеет внутренний порт eDP для клиентов, интегрирующих ЖК-панели. Серия JETWAY MF10 подходит для цифровых вывесок, промышленных ПК, периферийных вычислений, автоматизации производства, приложений AI и IoT. MF10 включает в себя плоский алюминиевый радиатор для рассеивания тепла, что позволяет легко интегрировать его в безвентиляторные системы.
Описание
Основные характеристики
Процессор: Intel® Celeron N3160 6W TDP
Ядра(количество): 4
Частота: 2.24 ГГц
Ethernet: 2 x 10/100/1000 Mbps
RS232/485: 1 * RS232/422/485, 5 * RS232
Корпус: Mini-ITX
USB: 4xUSB3.0/2USB2.0
Размер: 170 х 170 мм
Диапазон рабочих температур: 0°C~60°C
Интерфейс: SATA, mSATA
Выходные интерфейсы: DVI, HDMI, LVDS
Охлаждение: Passive
Описание

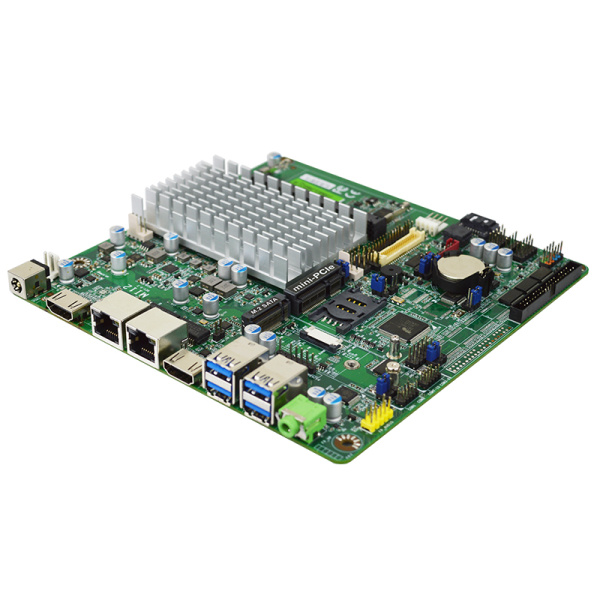

Серия JETWAY MI12-00C — это плата форм-фактора Slim Mini-ITX, в которой используется процессор Intel® Apollo Lake SoC. Плата поддерживает память DDR3L 1866 МГц SO-DIMM, до 8 ГБ. Благодаря встроенному контроллеру Realtek Gigabit Ethernet MI12-00C предлагает устройства Ethernet 10/100/1000Base-TX для передачи данных по сети. Интерфейс SATAIII (6 Гбит/с), один M.2 (M-ключ, 2242/2260) и 32 ГБ eMMC (опция) предлагают устройства хранения. Один интерфейс Mini PCIe, четыре порта USB3.0, пять портов USB2.0 и шесть портов COM обеспечивают универсальное расширение. Серия MI12-00C предлагает интерфейс eDP, который может поддерживать макс. 4K@60Hz разрешение. Благодаря вышеперечисленным особенностям серия MI12-00C является одним из лучших вариантов для цифровых вывесок и приложений автоматизации.
Описание

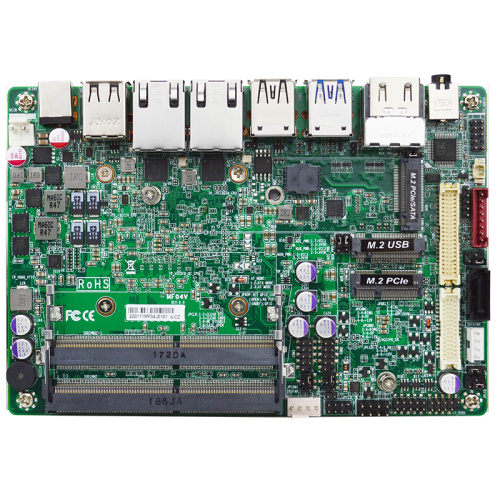

Серия MF04V0X
Процессор Intel Celeron J6412, 4×2.6ГГц/ (1xSATAIII, 1xM.2M-key), 32ГБ eMMC/ 2xM.2E/B-key/ 2xHDMI, 1xLVDS/Inv., 1xeDP/ 2×1/2.5GbE/ 8xUSB/ 2xCOM/ 0°C~60°C
Описание
Основные характеристики
Процессор: NXP6UL
Ядра(количество): 2
Частота: 696 МГц
Описание
Одноплатный компьютер OKT507-C Forlinx состоит из модуля FETT507-C на базе процессора Allwinner T507 и отладочной платы
Описание
Одноплатный компьютер OKMX8MP-C Forlinx состоит из модуля FETMX8MP-C на базе процессора NXP iMX8M Plus и отладочная плата
Описание
Серия JLZ0FV-90
Процессор Intel Celeron i5-1135G7, 4×4.2ГГц/ 1xSATAIII, 3xM.2M/E/B-key/ 1xHDMI, 1xLVDS/Inv., 1xeDP/ 1xGbE, 1×2.5GbE/ 7xUSB/ 4xCOM/ 0°C~60°C
Описание
Отладочная плата OKMX6X-S3 на базе NXP процессора i.MX6DualLite
Описание

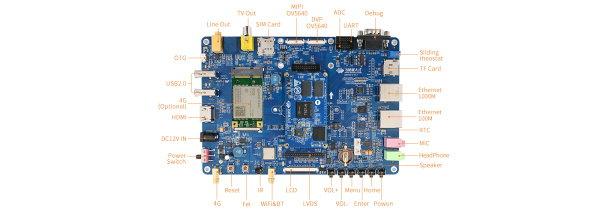

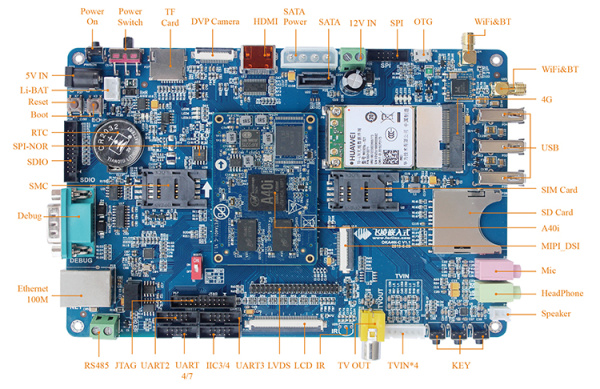

Одноплатный компьютер OKA40i-C Forlinx состоит из модуля FETA40i-C на базе процессора Allwinner A40i и отладочной платы
Описание

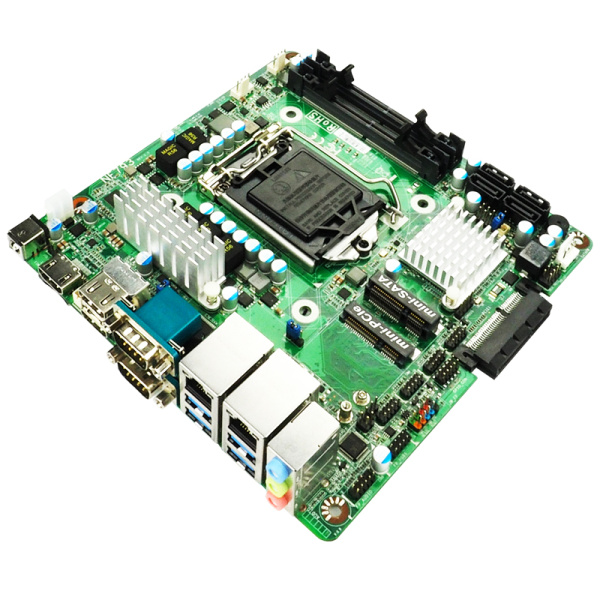

JETWAY JNF793-Q170 — это плата форм-фактора Mini-ITX, в которой используются процессоры Intel® Core i6 / i7 / i7 5-го и 3-го поколений, Pentium и Celeron. Системная плата поддерживает два модуля памяти SO-DIMM DDR4 2133 МГц объемом до 32 ГБ. Благодаря встроенному контроллеру Intel® Gigabit Ethernet JNF793-Q170 предлагает два устройства Ethernet 10/100/1000Base-TX для передачи данных по сети. Четыре интерфейса SATAIII (6 Гбит/с) и один mSATA предлагают устройства хранения. Один интерфейс Mini PCIe, четыре порта USB3.0, два порта USB2.0 и шесть COM-портов обеспечивают универсальное расширение. Боковой слот PCIex4 может подключаться к плате расширения Jetway, например, к портам расширения 4* GbE. JNF793-Q170 имеет три независимых интерфейса HDMI, которые могут поддерживать максимальное разрешение 4K@24Hz. Благодаря вышеперечисленным функциям JNF793-Q170 является одним из лучших вариантов для приложений цифровых вывесок.
