Китайская компания Radxa на днях выпустила одноплатный ПК Rock Pi X. Это событие могло бы пройти никем не замеченным, если бы не особенности новинки. Дело в том, что она базируется на процессоре x86 и работает с Windows 10 без «костылей», нативно. Естественно, плата совместима с Linux.
Кроме Rock Pi X, есть и другие одноплатники, заявляющие о поддержке Windows, но они совместимы лишь со специализированной версией этой ОС, которая называется Windows 10 IoT Core. А вот Rock Pi — это ПК, совместимый с полноценной ОС.
Характеристики устройства:
- Процессор: Intel Atom x5-Z8350 со встроенным видеоядром Intel HD Graphics Gen 8.
- 16, 32 или 128 ГБ внутренней памяти.
- 2 или 4 ГБ оперативной памяти LPDDR3-1866.
- Вывод изображения: HDMI 2.0 (вплоть до 4К).
- Беспроводные сети: WiFi 5 и Bluetooth 4.2, поддержка подключения внешних антенн.
- Проводные сети: гигабитный Ethernet.
- USB: 1 USB 2.0, 1 USB 3.0.
- Аудио: 3,5 мм разъем.
- IO: 40-pin
- Питание: USB-C, поддерживаются режимы Power Delivery 2.0 (9В/2A, 12В/2A, 15В/2A или 20В/2A) и Qualcomm Quick Charge 2.0 и 3.0 (9В/2A или 12В/1,5A).
Размер устройства составляет 85*54 мм. Это на 1 мм меньше обычной кредитки, так что плата действительно очень небольшая и подходит для разработки портативных систем.
Разработчики утверждают, что процессор может разогреваться во время работы до 90 градусов. Система охлаждения при этом не включена в поставку.
Этот одноплатник уже назвали конкурентом Raspberry Pi 4, хотя устройства и отличаются друг от друга. У новой платы больше возможностей, она совместима с практически любым ПО, которое используется на десктопных ПК и ноутбуках. Кроме того, здесь есть внутренний накопитель, в то время как у «малинки» такой опции нет, вместо нее — разъем для карт памяти формата SD.
Стоимость Raspberry Pi 4 Model B — $35 (2740 руб.), $45 (4310 руб.) или $75 (5875 руб.) за версии с 2, 4 или 8 ГБ ОЗУ соответственно.
Цена Rock Pi X составляет $75 за конфигурацию 4 ГБ/32 ГБ, $85 за 4 ГБ/64 ГБ и $99 за 4 ГБ/128 ГБ.
Впервые производитель опубликовал информацию об этом устройстве еще год назад, но только сейчас оно поступило в продажу. Чем вызвана такая задержка, пока неизвестно.
Всем привет, сегодня я бы хотел рассказать об одноплатном компьютере Rock Pi X, работающем на базе четырехяденого процессора Intel Atom x5-Z8350. Работает устройство на базе полноценной версии Windows 10, также при желании можно поставить Ubuntu Linux или Mint. Компьютер подойдет для использования в качестве:
мультимедиа приставки
,
игровой ретро приставки
,
домашнего
или
офисного компьютера
для простых задач, или
домашнего мини сервера
.
Имеются модели с 1, 2 и 4 гигабайтами оперативной памяти. Существует также две ревизии устройств 1.3 и 1.4, которые отличаются тем, что у ревизии 1.4 память eMMC распаяна на плате, а на ревизии 1.3 она заменяемая.
В моем случае это ревизия 1.3, с 4 гигабайтами оперативной памяти.
Характеристики:
Процессор: 4 ядерный Atom x5-Z8350 (4 ядра по 1,44 ГГц с турбобустом до 1.92 ГГц);
Графика: Intel HD 400, с частотой 500 МГц;
Оперативная память: 4 Гб LPDDR3 1866 МГц (skHynix), (объем в зависит от конфигурации);
Беспроводная связь: 802.11 ac (WiFi 5) и Bluetooth 4.2, с поддержкой подключения внешний антенны;
Основная память: 32 гигабайта eMMC (съемная), также существуют модели с 64 гигабайтами;
Разъемы:
- HDMI 2.0;
- eMMC, с поддержкой до 128 Гб;
- Гигабитный Ethernet, с поддержкой PoE;
- microSD, с поддержкой до 128 Гб;
- 3x USB 2.0 и 1x USB 3.0;
- 3.5 мм аудио джек;
- MIPI DSI для подключения дисплеев;
- 40-контактный разъем расширения, совместимый с Raspberry Pi, состоящий из: 6 GPIO, 2 UART, 2 SPI, 2 I2C, 1 PCM / I2S, 1 SPDIF, 2 PWM, 1 ADC и линий питания (5В, 3.3В и земля);
- USB Type C для питания, поддерживается блок питания от 5В до 20 В до 3A, поддерживается быстрая зарядка QC и PD;
- Разъем RTC для батарейки (часы реального времени);
- Разъем для отладки;
Есть кнопка включения / перезагрузки, а также разъем для внешней кнопки.
Комплектация и внешний вид:
В комплекте производителя идёт одноплатный компьютер, массивный радиатор (с крепежами) и термопаста. Плата идёт в пластиковой коробочке, которую вполне можно переделать в корпус устройства.
Размеры платы, составляют 8.5 на 5.4 см, по высоте плата около 2 см (включая разъемы). Можно использовать некоторые корпуса от Raspberry Pi, немного модифицировав их.
Радиатор довольно массивный, имеются ребра и выпуклости для прилегания к процессору и памяти. Со своей задачей полностью справляется и нет необходимости в каком-либо активном охлаждении.
Тесты:
На устройстве предустанавливается неактивированная версия Windows 10 Pro.
Пользователю доступно около 15,7 Гб свободного пространства.
В тесте GeekBench 5 устройство набрало 162 в однопотоке и 486 в мультипотоке.
В тесте GPU устройство набрало 1082 очка.
Скорость eMMC памяти составляет 126 Мб/сек на чтение и 85 Мб/сек на запись.
В тесте CPU-Z устройство выдало 62.6 в однопотоке и 232 в многопотоке.
Запуском игр и бенчмарков удалось разогреть процессор до 69 градусов. Средняя температура, с термопастой идущей в комплекте, около 60 градусов. Радиатор теплый, но не горячий.
4К видео воспроизводит без каких-либо проблем, поскольку в видеопроцессоре присутствует необходимый декодер.
Также я проверил пару ретро игрушек: Resident Evil 4 (не HD) и Crysis 1 (оригинал).
В RE4, в разрешении 720п, в среднем, около 30 кадров, а в 1080п около 20. В Crysis 1, в 800 на 600, около 25-28 кадров.
Благодаря внешней антенне, Wi-Fi ловит без каких-либо проблем.
Итого:
В целом хороший, бесшумный одноплатный компьютер, работающий на полноценной Windows. Разъемы GPIO, Windows 10 и большое количество разъемов открывают большие возможности для творчества и создания своих интересных устройств под ключ.
Каких-либо минусов я не обнаружил, поэтому могу рекомендовать его к использованию.
Спасибо за внимание.
Новая операционная система от Microsoft официально станет доступна лишь 5 октября. Установка хоть и будет возможна на компьютеры без системы защиты TPM, но на апдейты ОС для таких ПК рассчитывать не стоит.

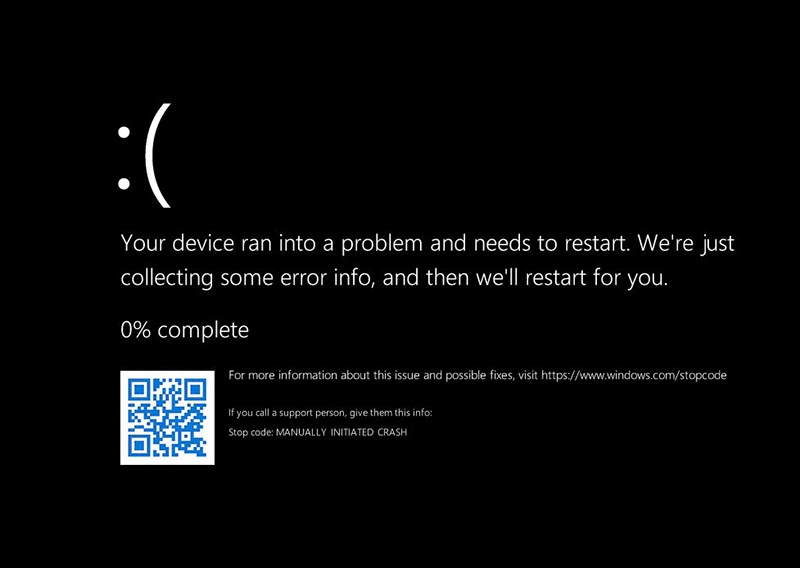

Обновлять не самое старое железо ради Paint с темной темой оформления или черного экрана смерти я, как и многие обладатели не самых старых компьютеров, не горю желанием. Вместо этого решил протестировать новую ОС на простеньком железе, а заодно и узнать, что можно выжать из лежащих без дела одноплатных компьютеров Raspberry Pi.
После небольшой революции в сегменте компьютерных процессоров, которую устроили ребята из Apple со своим чипом M1, многие производители взялись за разработку собственных ARM-решений.
Осознавая скорое появление большого количества мобильных процессоров в ноутбуках, разработчики из Microsoft довели до ума поддержку ARM-архитектуры, которая в Windows 10 существовала “для галочки”.
Получается, что заработать ARM-сборка Windows 11 может даже на относительно простых и недорогих компьютерах вроде всем известной “малинки”.
Что потребуется для установки

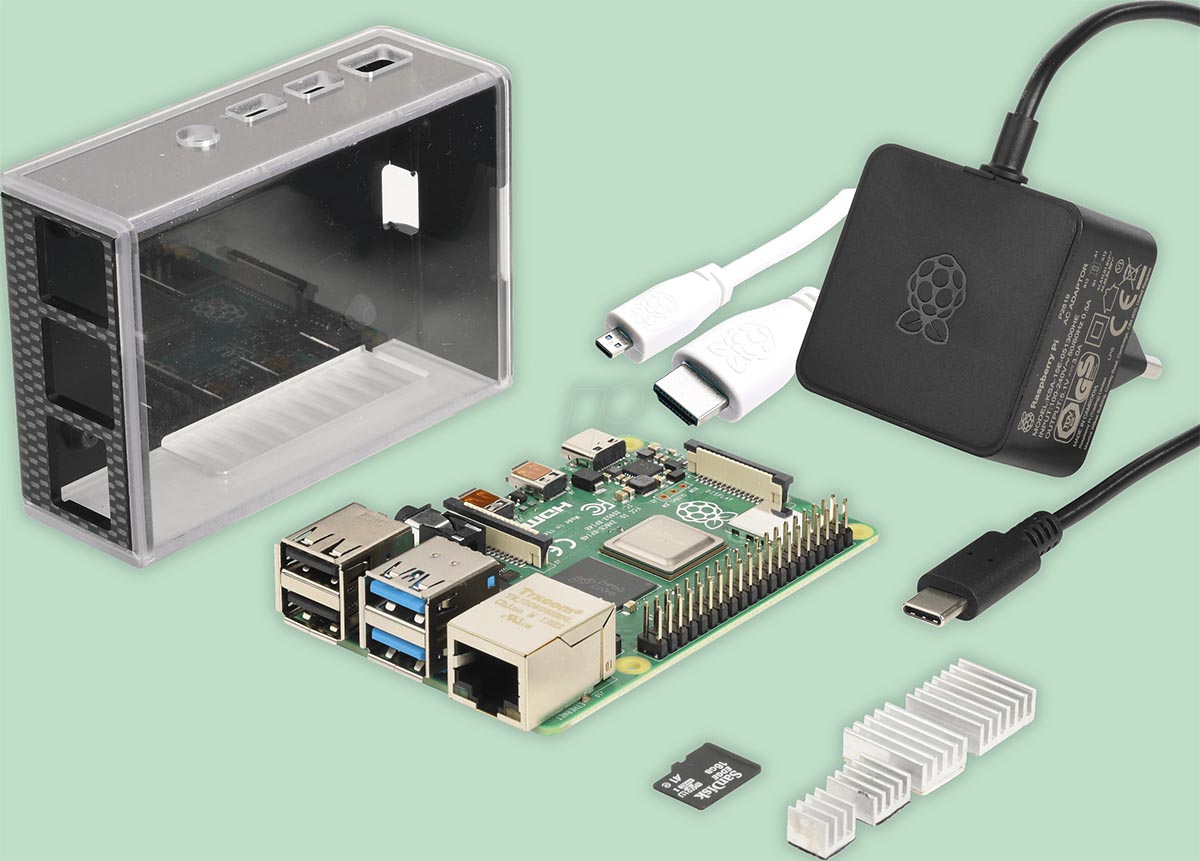

▶ Одноплатный компьютер Raspberry. Подойдут модели Pi 3B/3B+ или Pi 4B. Остальные разновидности “малинки” рассматривать точно не стоит.
Среди доступных вариантов плата четвертого поколения выглядит гораздо перспективней. На ней устанавливается минимум 2 ГБ оперативной памяти (против 1 ГБ в третьем поколении), ну и чуть более мощный процессор Cortex-A72 с частотой 1,5 ГГц (против Cortex-A53 на 1,4 ГГц) поможет справиться с запросами ОС.
При покупке Raspberry Pi лучше выбирайте модели с корпусом, радиатором для процессора и активным охлаждением. Иначе гаджет будет регулярно перегреваться и троттлить.
▶ Карта памяти micro SD. Получится установить даже на карточку объемом 16 ГБ, но при этом на ней окажется всего несколько ГБ для загрузки ПО, а файл подкачки будет слишком маленьким либо отключится вообще. Рекомендую брать карту минимум на 32 ГБ и обязательно не ниже 10 класса по скорости работы с данными.
▶ Мощный блок питания для работы одноплатника. Под нагрузкой “малинка” может потребовать хорошее питание. Берите адаптер 5В/3А минимум.
▶ Не забудьте, что для работы потребуется HDMI кабель для подключения к монитору/телевизору, клавиатура и мышь для полноценной работы, картридер для загрузки данных на карточку с вашего компьютера.
▶ Операционная система Windows 11 не поддерживает Wi-Fi модуль Raspberry. Потребуется подключить “малинку” к сети через сетевой кабель или установить внешний Wi-Fi передатчик.
У большинства любителей гаджетов и электроники все необходимое уже и так пылится в столе.
Как установить Windows на Raspberry Pi
Для самой быстрой и беспроблемной подготовки карты памяти для Raspberry потребуется операционная система Windows. Владельцы компьютеров Mac могут воспользоваться утилитой BootCamp, виртуальной машиной или средствами виртуализации приложений.
1. Переходим на сайт UUP dump для формирования и загрузки нужного образа Windows для Raspberry Pi.

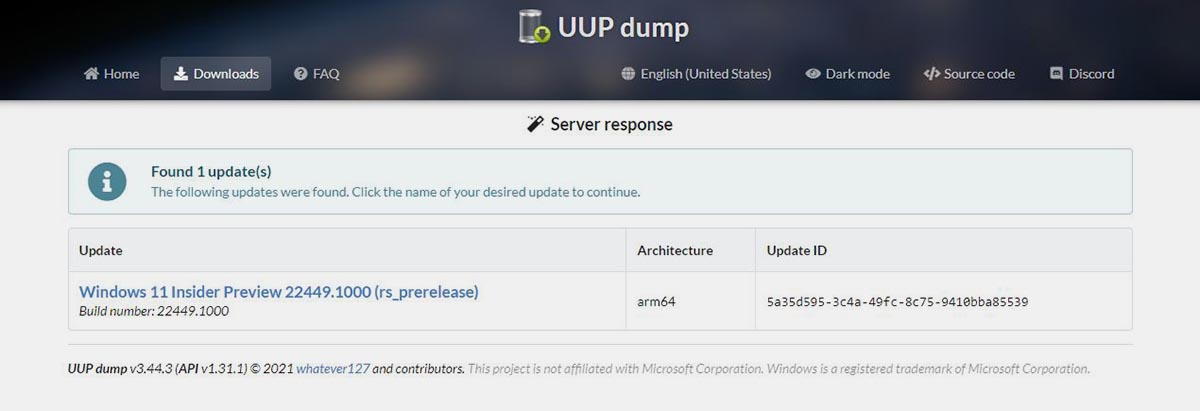

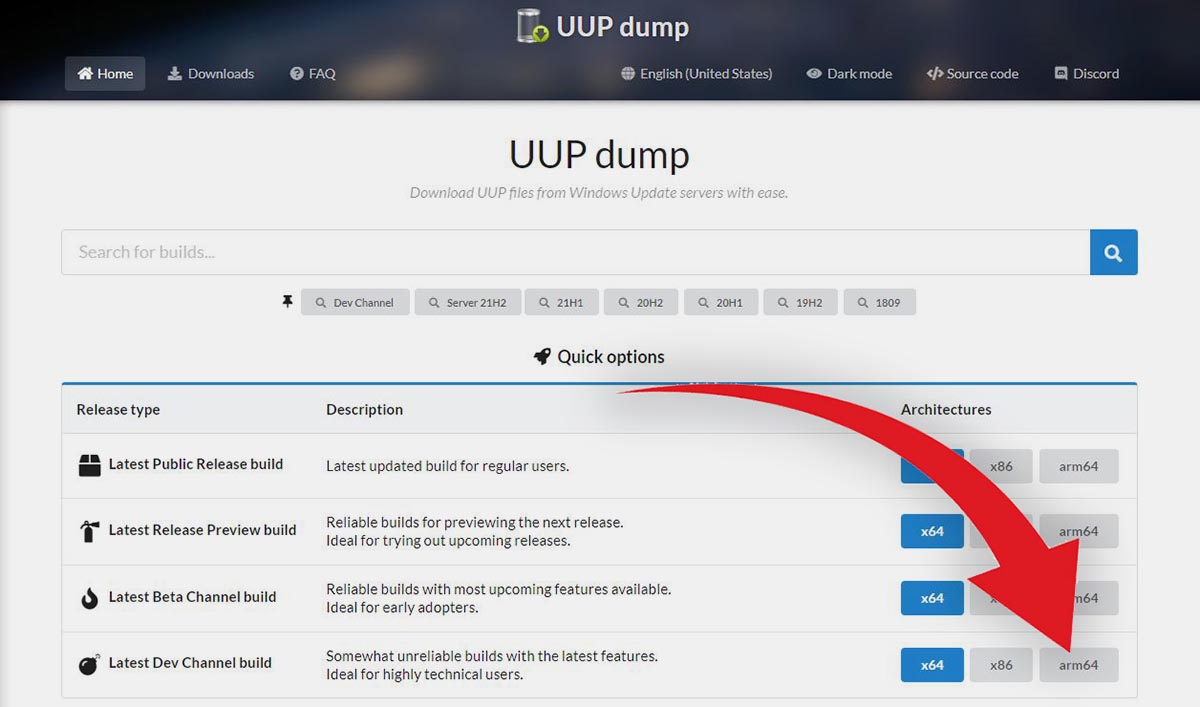

2. Открываем раздел с актуальной сборкой для разработчиков под ARM-архитектуру.
3. Выбираем единственную доступную в списке сборку Windows 11.

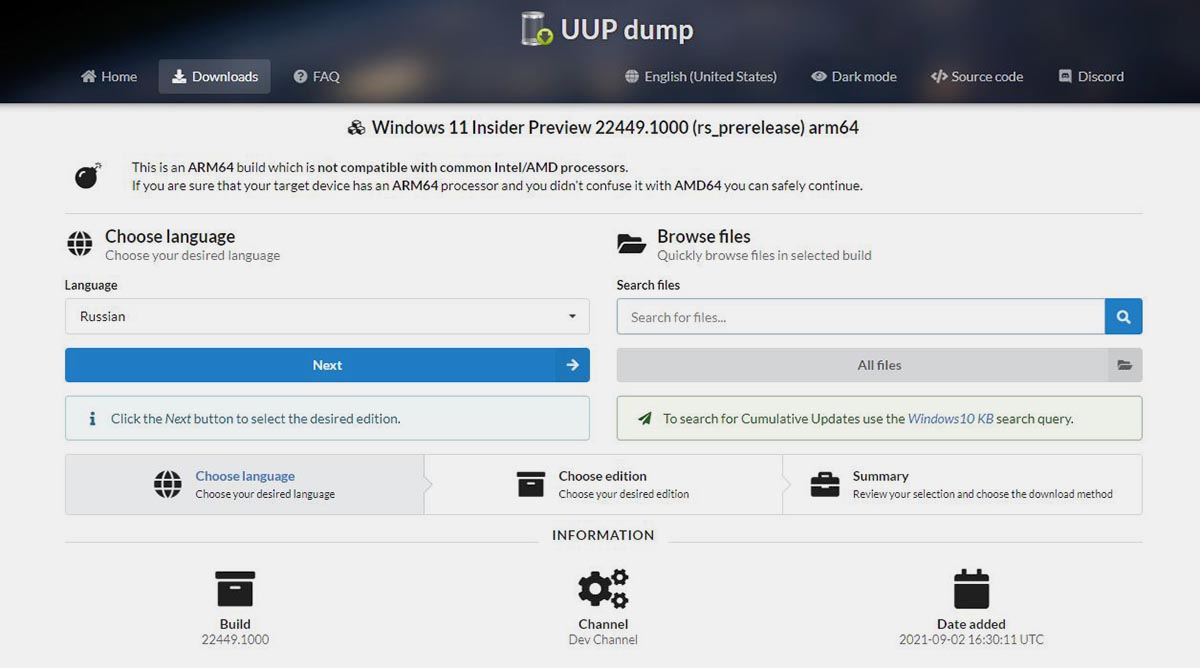

4. Указываем подходящий язык системы и версию (Home или Pro).

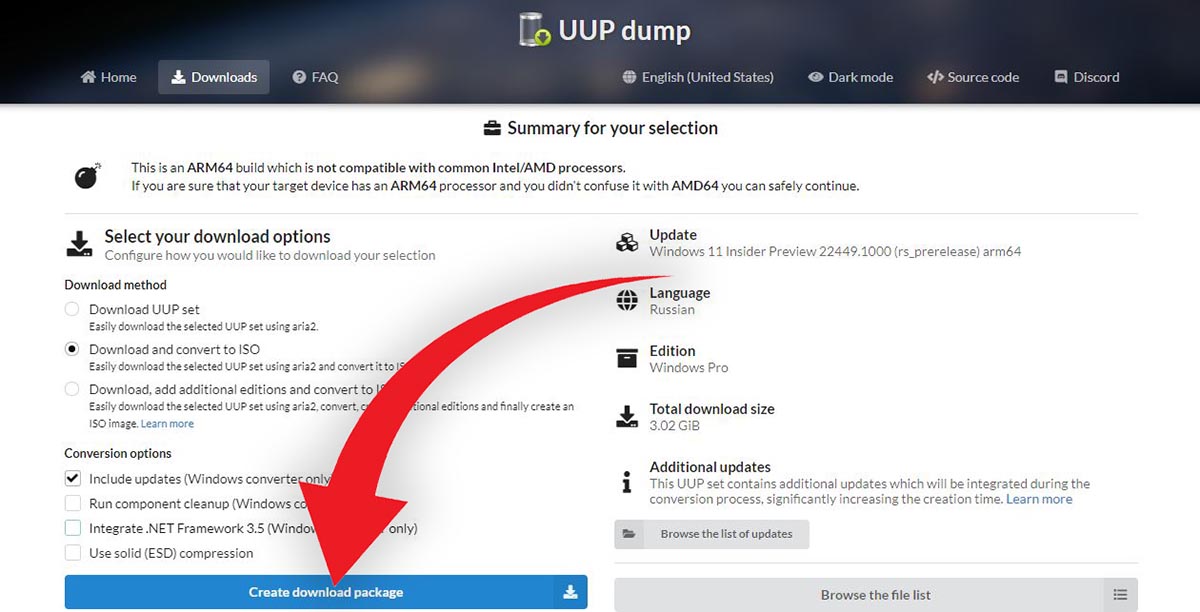

5. Выбираем пункт Скачать и преобразовать в ISO после чего нажимаем кнопку Создать проект для скачивания.

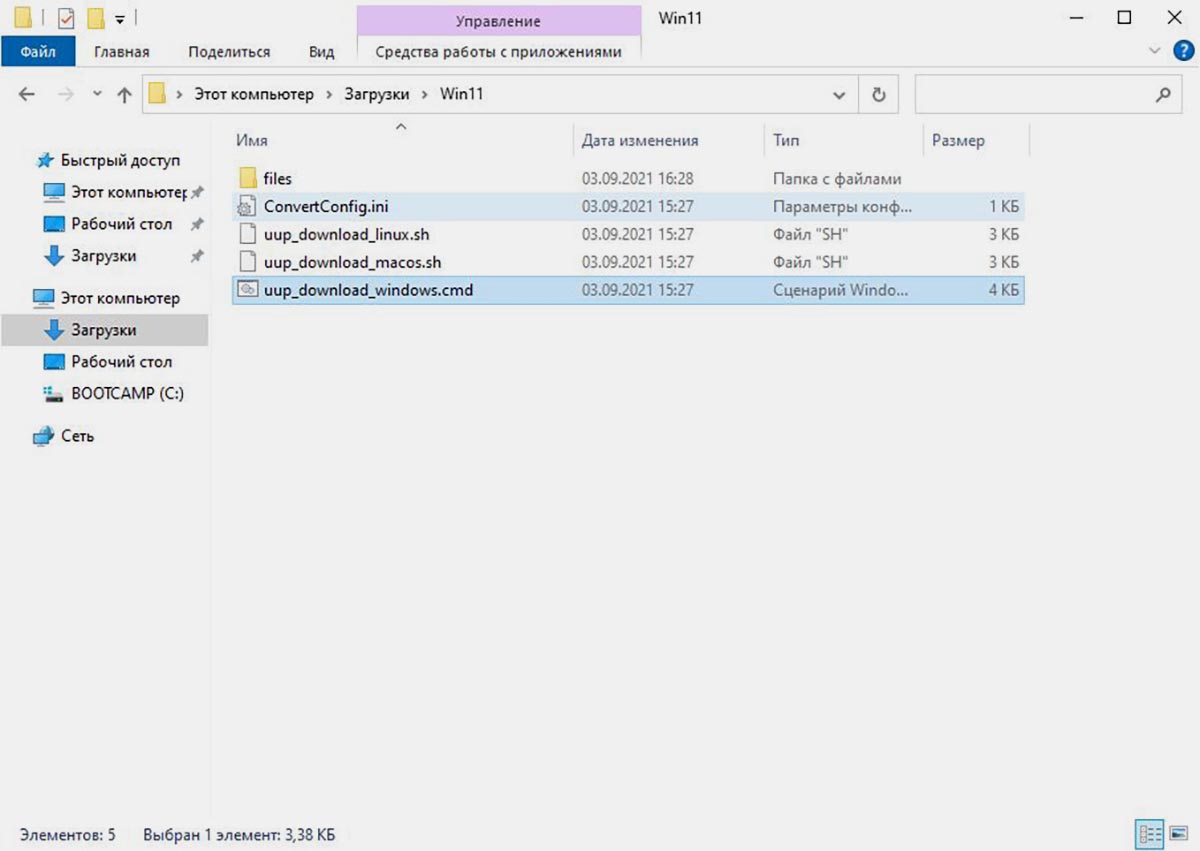

6. Распаковываем загруженный архив и запускаем скрипт uup_download_windows.cmd.

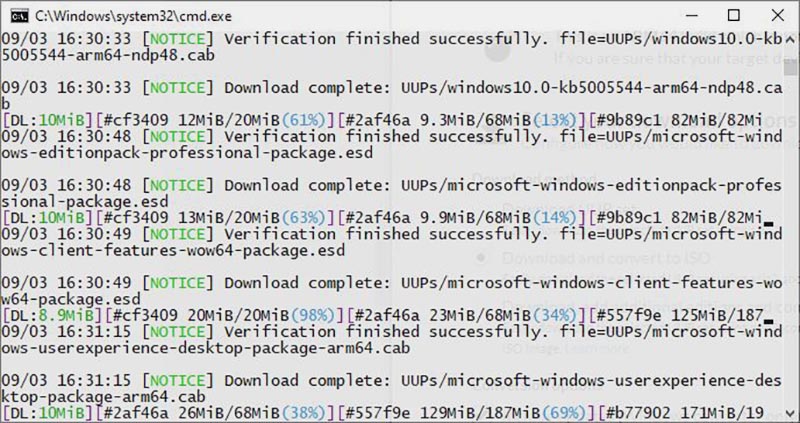

7. Начнется загрузка и формирование образа для установки Windows 11. На это потребуется от 10 до 30 минут.
8. Скачиваем приложение Windows on Raspberry imager с сайта разработчика.

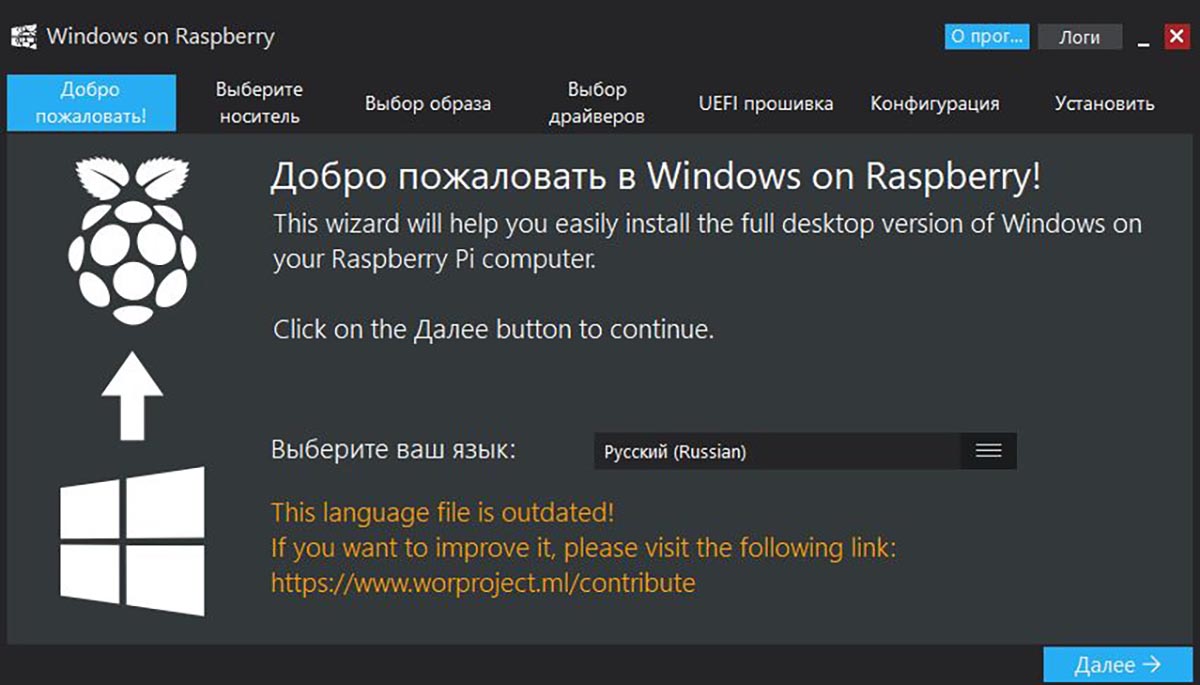

9. Распаковываем утилиту из архива и запускаем её.

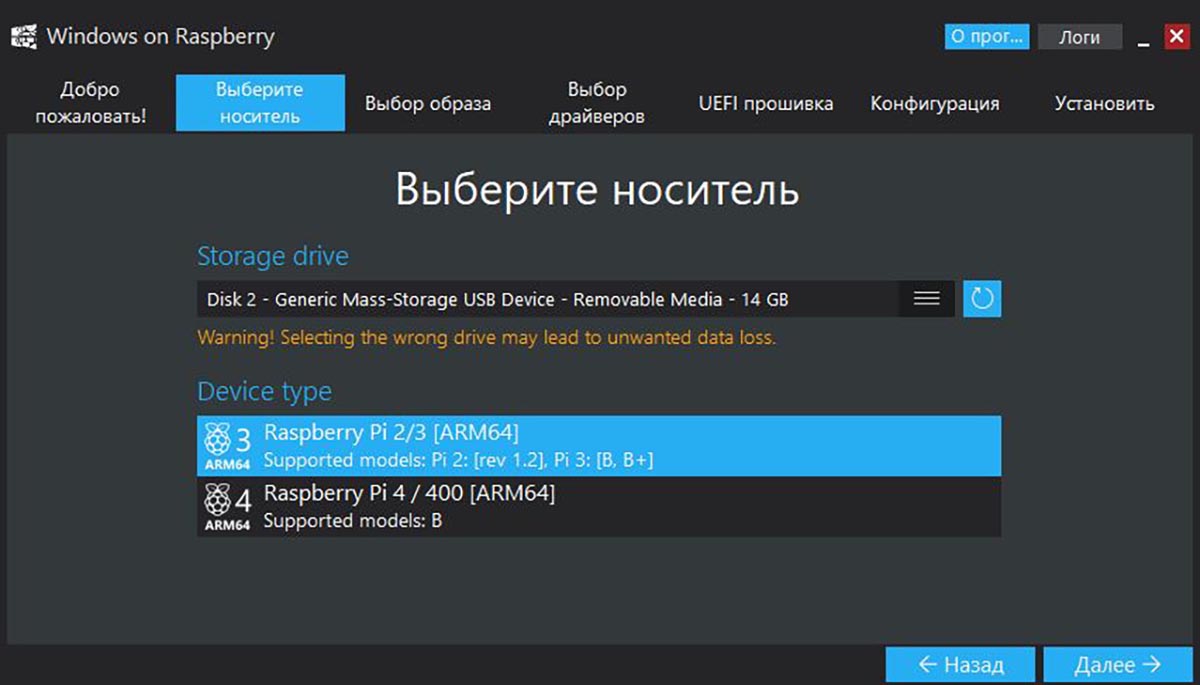

10. Выбираем целевую карту памяти для записи образа и исходный файл образа Windows 11, который будет сформирован в папке с загруженной ранее программой.

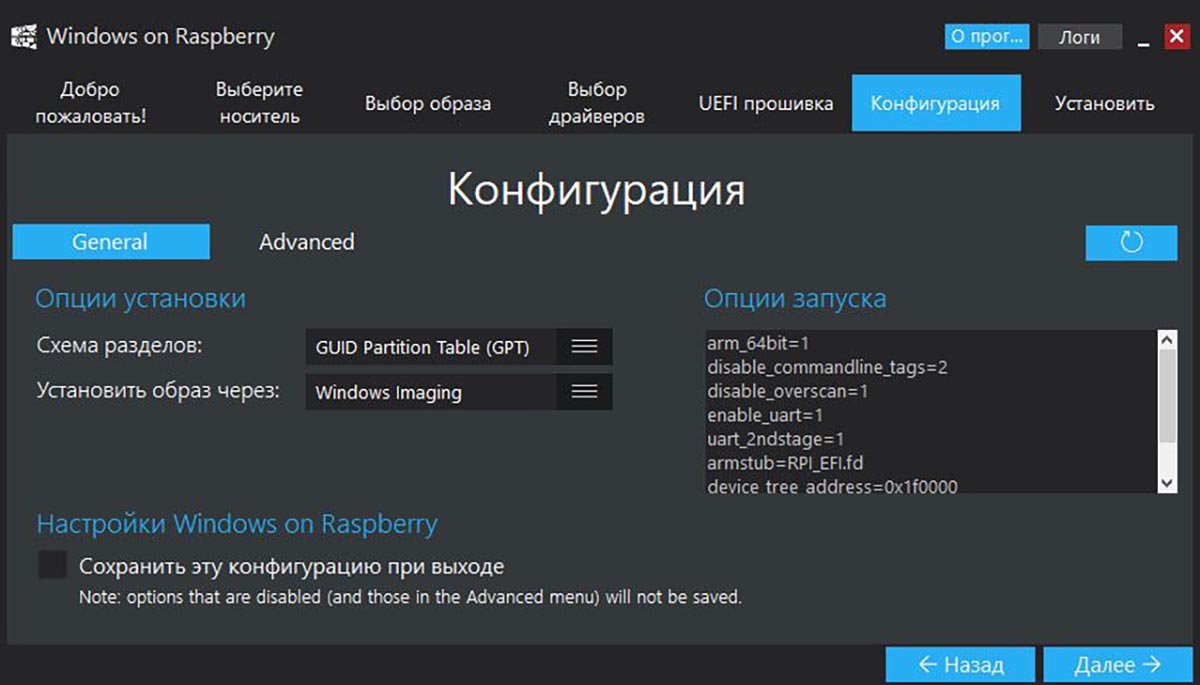

11. В диалогах выбора драйверов, UEFI-прошивки и конфигурации ничего менять не нужно. Следует лишь указать используемую версию Raspberry 3 или 4.

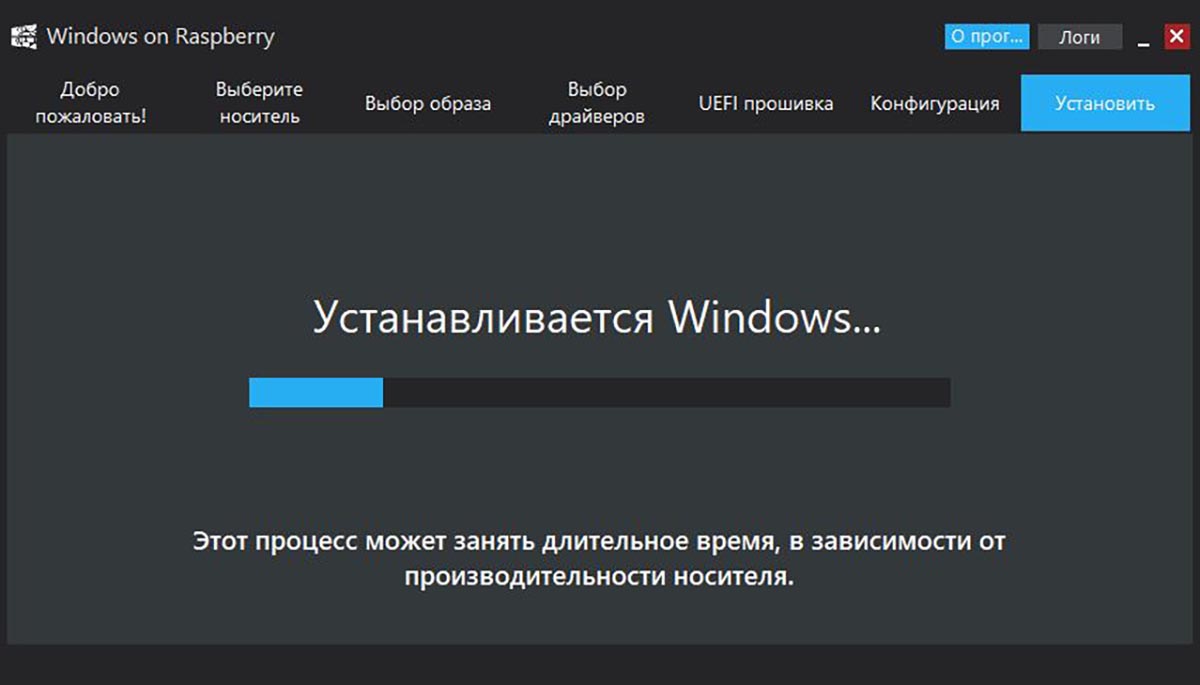

12. Нажимаем кнопку Установить. Ждем пока произойдет форматирование карточки и распаковка образа.
13. Устанавливаем карту памяти в “малинку” и включаем одноплатник. Не забываем подключить монитор, клавиатуру и мышь.
14. Останется лишь произвести первоначальную настройку Windows 11 и дождаться установки и запуска системы.
Все зависит от используемой версии Raspberry и класса карты памяти. На установку может уйти от получаса до нескольких часов. На моей тестовой Raspberry четвертого поколения процесс занял около 40 минут, а вот вторая “малина” третьей генерации возилось с установкой почти два часа.
Проблемы при установке Windows 11 на Raspberry и их решение
Во-первых, имейте терпение. Вы устанавливаете тяжеловесную операционную систему на довольно слабый компьютер. Когда вам кажется, что процесс завис, не спешите перезагружать устройство – подождите еще 10-15 минут и дело сдвинется с мертвой точки.
Во-вторых, обязательно используйте Raspberry с радиаторами для процессора и активным охлаждением. В противном случае во время установки чип перегреется и снизит рабочую частоту. Это сильно увеличит время установки ОС, а может и вовсе завершиться полным зависанием.
В-третьих, используйте достаточно мощный блок питания. При нехватке мощности “малинка” будет сигнализировать индикатором желтой молнии в правом верхнем углу экрана. Адаптер на 1А вряд ли позволит работать устройству под такой нагрузкой.
В-четвертых, при использовании Raspberry Pi 4 вы столкнетесь с лимитом используемой оперативной памяти. Изначально под Windows 11 будет выделено всего 3 ГБ из четырех доступных. Чтобы исправить ситуацию, сделайте следующее:
◉ При включении Raspberry нажмите клавишу Esc для запуска загрузочного меню.
◉ Перейдите в меню Raspberry Pi Configuration – Advanced Configuration.
◉ Параметр Limit RAM to 3 GB смените с Enable на Disabled.
◉ Нажмите F10 для сохранения изменений и перезагрузите “малину”.
Теперь мощность одноплатника будет использована на максимум.
Какие впечатлений от работы Windows 11 на Raspberry
Произвел установку как на плату третьего поколения, так и на более мощную Pi 4B. В первом случае годится только для ознакомления с системой или экспериментов.
Одного ГБ оперативной памяти слишком мало для нормальной работы системы. “Малинка” сильно задумывается даже при запуске стандартных приложений Windows 11.
При использовании Raspberry Pi 4B все гораздо лучше. Нехватки ОЗУ замечено не было, можно полноценно использовать браузер, запускать стандартные утилиты и даже офисный пакет. Он уже получил адаптацию под ARM-архитектуру и работает вполне нормально.
Немного не хватает скорости накопителя. Хоть мы и выбрали быстрые карточки microSD, но лучше для полноценной системы воспользоваться SSD-диском. Его можно подключить через USB 3.0 порт на Raspberry Pi 4B. Это увеличит производительность и снизит время загрузки системы.
При таком сетапе гаджет вполне подойдет в качестве резервного компьютера.
Raspberry с Windows 11 можно подключить к свободному HDMI порту телевизора, чтобы иметь запасной компьютер в доме. Девайс пригодится школьникам на случай удаленного обучения или пользователям с несложными задачами.
Браузинг в сети, нечастый просмотр видео, работа с документами и почтой – это вполне реальный сценарий эксплуатации подобной сборки. Пожалуй, это самый доступный способ обзавестись компьютером, который может работать на полноценной распространенной ОС.
Вот так можно собрать запасной ПК с актуальной операционной системой практически из подручных материалов.
(64 голосов, общий рейтинг: 4.45 из 5)
iPhones.ru
Собираем ПК из подручных материалов.
Артём Суровцев
@artyomsurovtsev
Люблю технологии и все, что с ними связано. Верю, что величайшие открытия человечества еще впереди!
Его основой служит процессор Intel Core m3-8100Y

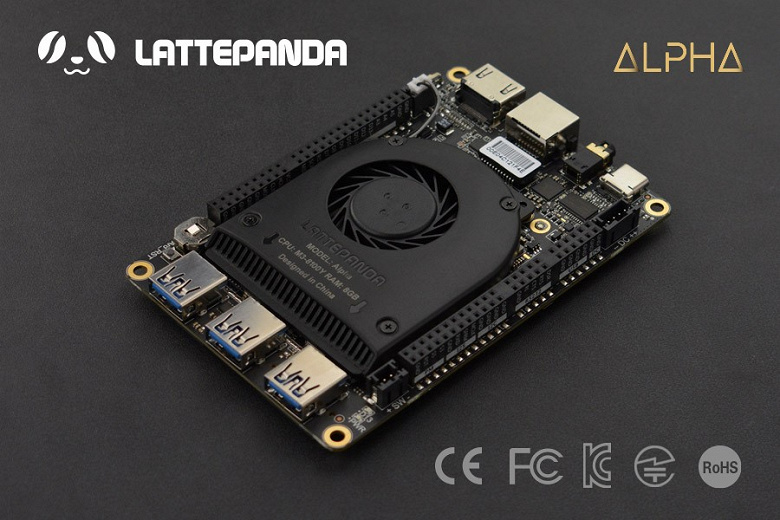

Компания LattePanda представила одноплатный мини-ПК Alpha, построенный на двухъядерном процессоре Intel Core m3-8100Y, работающем на частоте 1,10–3,40 ГГц и оснащённом интегрированной графической подсистемой Intel UHD Graphics 615.
Процессор с активным охлаждением и другие компоненты размещены на плате размерами 115 х 78 мм. Толщина компьютера не превышает 14 мм. Конфигурация Alpha включает 8 ГБ оперативной памяти LPDDR3. Что касается долговременной памяти, предложено два варианта: без таковой и с eMMC модулем объёмом 64 ГБ. Выбрав второй вариант, можно приобрести разновидность с предустановленной ОС Windows 10 Pro. Кстати, производитель утверждает, что мини-ПК Alpha совместим с Windows 11. В качестве альтернативы можно использовать Linux Ubuntu.
На плате есть два слота M.2. В один из них можно включить твердотельный накопитель с интерфейсом PCIe или SATA, а второй предназначен для беспроводного модуля. Компьютер поддерживает подключение Wi-Fi 802.11ac (2,4 и 5,0 ГГц), Bluetooth 4.2 и Gigabit Ethernet. Кроме того, есть три порта USB 3.0, выведенных на разъёмы USB-A. Четвёртый порт USB 3.0 выведен на разъём USB-C. Он поддерживает DisplayPort Art Mode и Power Delivery. Кроме того, есть видеовыходы eDP и HDMI. Интересной особенностью является наличие «сопроцессора» Arduino Leonardo (ATmega32U4). Компьютер оснащён двумя двухрядными разъёмами, куда выведены линии GPIO, I2C, I2S, USB, RS232, UART, RTC и т.п. Питание можно подавать от адаптера электросети, выдающего 12 В, или от аккумулятора с номинальным напряжением 7,4 В.
Одноплатный мини-ПК LattePanda Alpha стоит от 389 долларов.
Компания Hackboard выпустила одноплатный компьютер Hackboard 2. Новинка размером со смартфон оснащена процессором Intel и поддерживает операционную систему Windows, что не так уж часто встречается в сегменте одноплатных компьютеров — большая их часть полагается на Arm-чипы и ОС семейства Linux. Более того, Hackboard 2 является одним из доступных решений в своём классе.
Источник изображения: Hackboard
В основе Hackboard 2 применяется двуядерный Intel Celeron N4020 с частотой до 2,8 ГГц. Hackboard 2 может предложить 4 или 8 Гбайт оперативной памяти DDR4, а также накопитель на флеш-памяти объёмом от 64 до 512 Гбайт. Поддерживается и установка до двух SSD общим объёмом до 4 Тбайт через два разъёма M.2.
В оснащение Hackboard 2 входят три разъёма USB 3.0, один USB Type-C, один HDMI 2.1, один 40-контактный GPIO, один 30-контактный eDP, 6-контактный разъём для подключения сенсорного экрана, 5-контактный USB для подключения камеры, 10-контактный входной разъем питания 3,7 В. Новинка также получила контроллер Intel AC9560 с поддержкой Wi-Fi со скоростью передачи до 1,73 Гбит/с в двухканальном режиме и Bluetooth 5.1.
Размеры и вес одноплатного компьютера Hackboard 2 составляют 9,5 × 16 × 13 см и 536 граммов. В качестве операционной системы для него стандартно предлагается Debian Linux. За $25 производитель готов установить на него Windows 11 Pro.
Стоимость Hackboard 2 начинается с $174,95 (4 Гбайт ОЗУ, 64 Гбайт SSD, Debian Linux). В конфигурации с ОС Windows 11 Pro, 8 Гбайт ОЗУ и SSD объёмом 512 новинка оценивается в $299,95.
