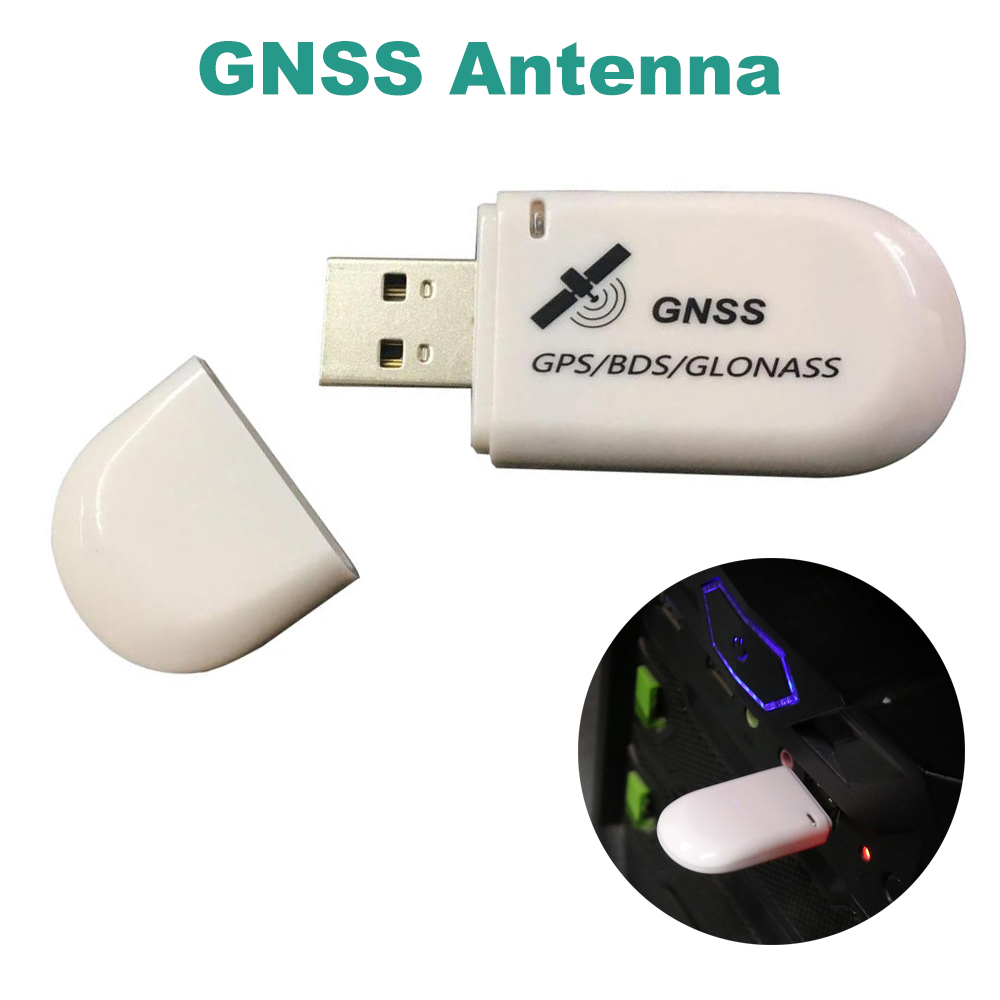

USB GPS приемник антенна специальный Windows USB GPS модуль ноутбук ПК планшет навигация для win7 win8 WIN10 XP GNSS антенна, BT-G72
Модель: BT-G72 USB GPS-приемник
Частота:GPS L1, 1575,42 МГц/BEIDOU G1, 1602 МГц
Скорость передачи:4800, 9600, 19200, 38400, 57600, 115200bps
Канал: 72
Чувствительность:
Отслеживание: -164 дБм захват: -159 дБм холодный старт-147 дБм
Средний Холодный старт: 26Секунды
Среднее теплое Начало:24 секунды
Средний Горячий старт:1 секунда
Точность:
Горизонтальное положение: автономное <2,5 мсреднее SBAS <2,0 м в среднем
Импульсный сигнал:RMS 30 нс
Максимальная высота:50000 м
Максимальная скорость:500 м/с
Максимальное ускорение: 4G
Частота обновления:1-10 Гц
Физические характеристики:

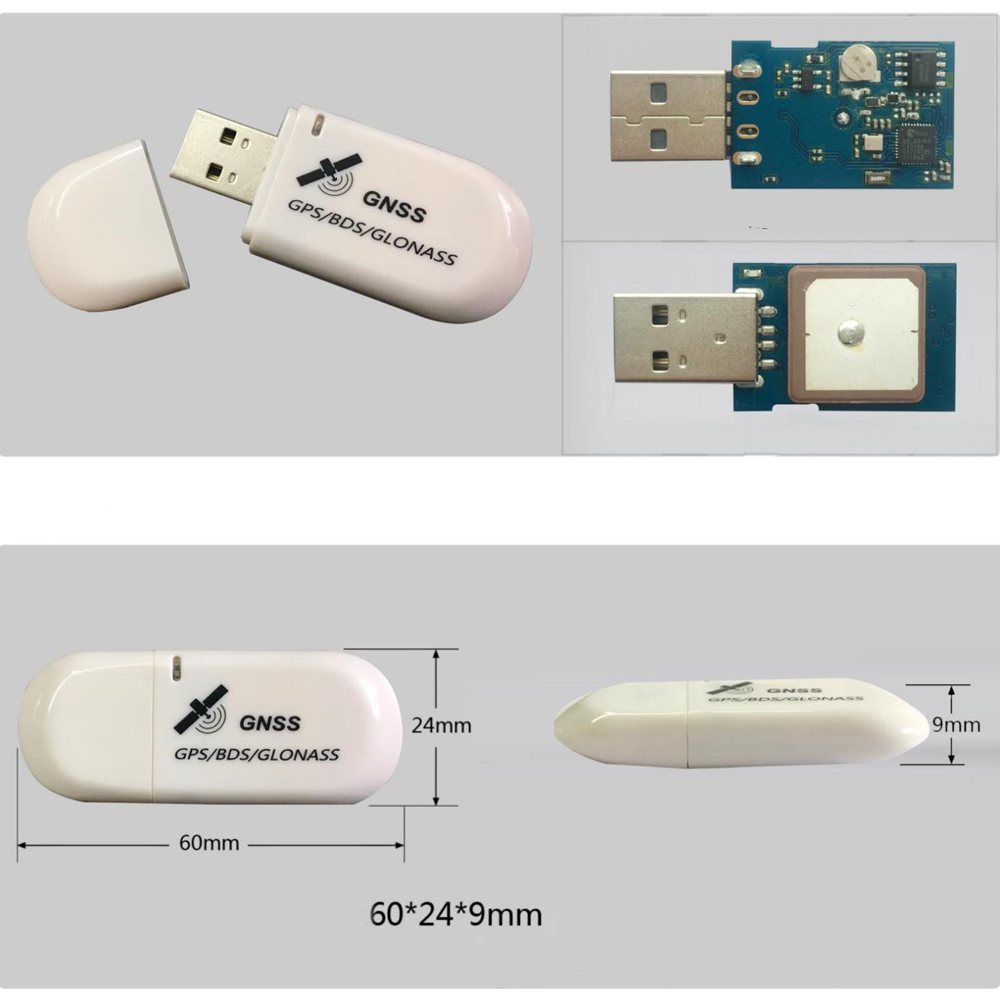

Размеры: 60x24x9 мм
Вес: 10 г
Рабочая среда:
Рабочая температура: от-40 °C до 85 °C
Температура хранения: от-40 °C до 85 °C
Система поддержки:
Mac os,linux,Windows ME/98/CE,server 2003,server 2008,vista,xp,windows 7,windows 8,Windows 10, все системы серии windows.
Протокол NMEA 0183
Выход NMEA 0183
GGA: время, местоположение, тип местоположения
GLL: долгота, широта, время UTC
GSA: режим работы GPS-приемника, спутник позиционирования, значение DOP GSV: видимая спутниковая информация GPS, высота, азимут, Соотношение сигнал-шум (SNR) RMC: Время, дата, положение, скорость
VTG: информация о скорости земли

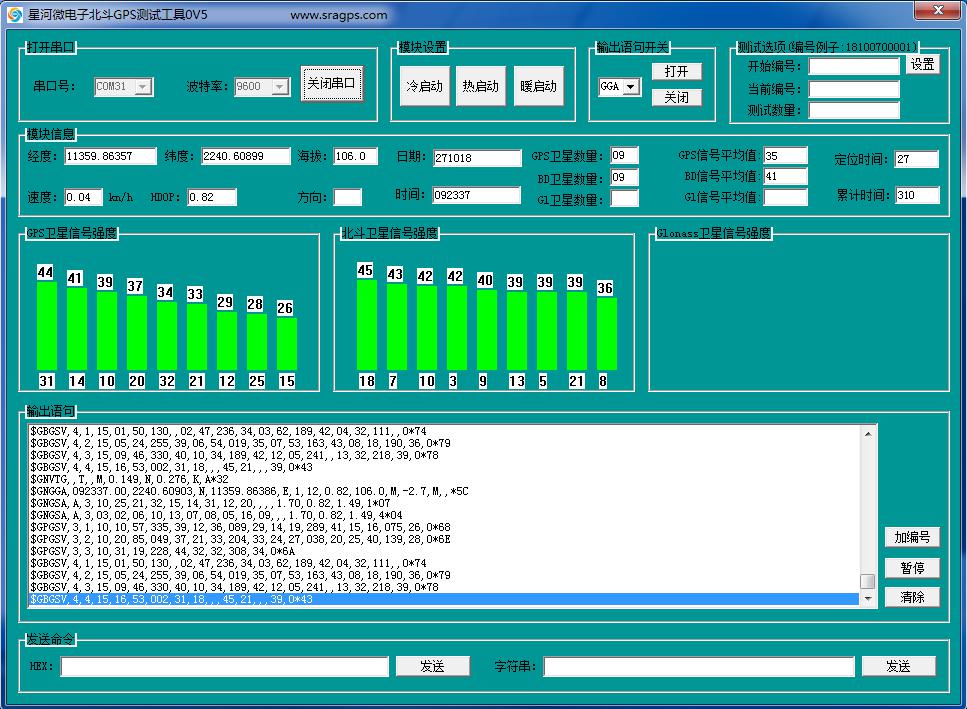

Образец данных:
$ GNGGA, 092135,00, 2240,60418, N, 11359,85182, E,1,12, 0,99, 137,9, M,-2,7, M, * 5F
$ GNGSA,A,3,10,25,21,32,15,14,31,12,20, 2,04, 0,99, 1,78, 1 * 0F
$ GNGSA,A,3,03,02,06,10,13,07,08,05,16,09, 2,04, 0,99, 1,78, 4 * 0C
$ GPGSV,3,1,10,10, 56335, 39,12, 35090, 24,14, 19288, 40,15, 17074, 20,0*69
$ GPGSV,3,2,10,20, 85040, 37,21, 33205, 32,24, 28038, 23,25, 39140, 20,0*63
$ GPGSV,3,3,10,31, 18227, 42,32, 32306, 38,0*60
$ GBGSV,4,1,15,01, 50130, 02,47,236,33,03,62,189,42,04,32,111, 0*73
$ GBGSV,4,2,15,05, 24255, 39,06, 54019, 34,07, 53163, 43,08, 18190, 36,0*78
$ GBGSV,4,3,15,09, 46330, 39,10, 34188, 41,12, 05241, 13,32,219,38,0*74
$ GBGSV,4,4,15,16, 53002, 31,18, 44,21, 40,0 * 4C
$ GNGLL, 2240,60418, N, 11359,85182, E, 092135,00, A,A * 7D
$ GNRMC, 092135,00, A, 2240,60418, N, 11359,85182, E, 0,058, 271018, A,V * 1E
$ GNVTG, T, M, 0,058, N, 0,107, K,A * 36
1 шт. BT-G72 USB GPS-приемник
Единица измерения
штука/штуки
Frequency
GPS L1, 1575.42MHz/GLONASS G1 1602MHZ
Тип GPS
Приёмник и антенна
chipset
GPS/GLONASS chipset
Всем привет. Странно, что еще не было обзора таких штуковин. На сабж наткнулся случайно, когда искал GPS модуль на замену вышедшего из строя в магнитоле автомобиля. Оказывается владельцы «Калин» с первыми мультимедиа давно знают о подобных устройствах, ибо GPS «из коробки» в них отсутствовал, как и коврики в автомобиле люксовой комплектации. Если коротко — устройство успешно определяется компьютером/магнитолой/планшетом, спутники «ловит».
Подробнее — под катом
Описание со страницы продавца(на английском)
Supported operating systems: Windows 8/7/Vista/XP/CE
VK-172 automatically adapt the baud rate, the baud rate has any data output
Support Google EarthC / A code, 1.023MHz stream
Receive Band: L1 [1575.42MHz]
Tracking Channels: 56
Support DGPS [WAAS, EGNOS and MSAS]
Positioning performance:
2D plane: 5m [average]
2D plane: 3.5m [average], has DGPS auxiliary.
Drift: <0.02m / s
Timing Accuracy: 1us
Reference coordinate system: WGS-84
Maximum altitude: 18,000 m
Maximum speed: 500m / s
Acceleration: <4g
Electrical properties:
Tracking sensitivity:-162dBm
Acquisition sensitivity:-160dBm
Cold Start Time: 29s [average]
Warm start time: 28s [average]
Hot start time: 1s [average]
Recapture Time: 0.1s [average]
Operating temperature: -30 to +80
Распаковка и внешний вид.
Желтый пакет

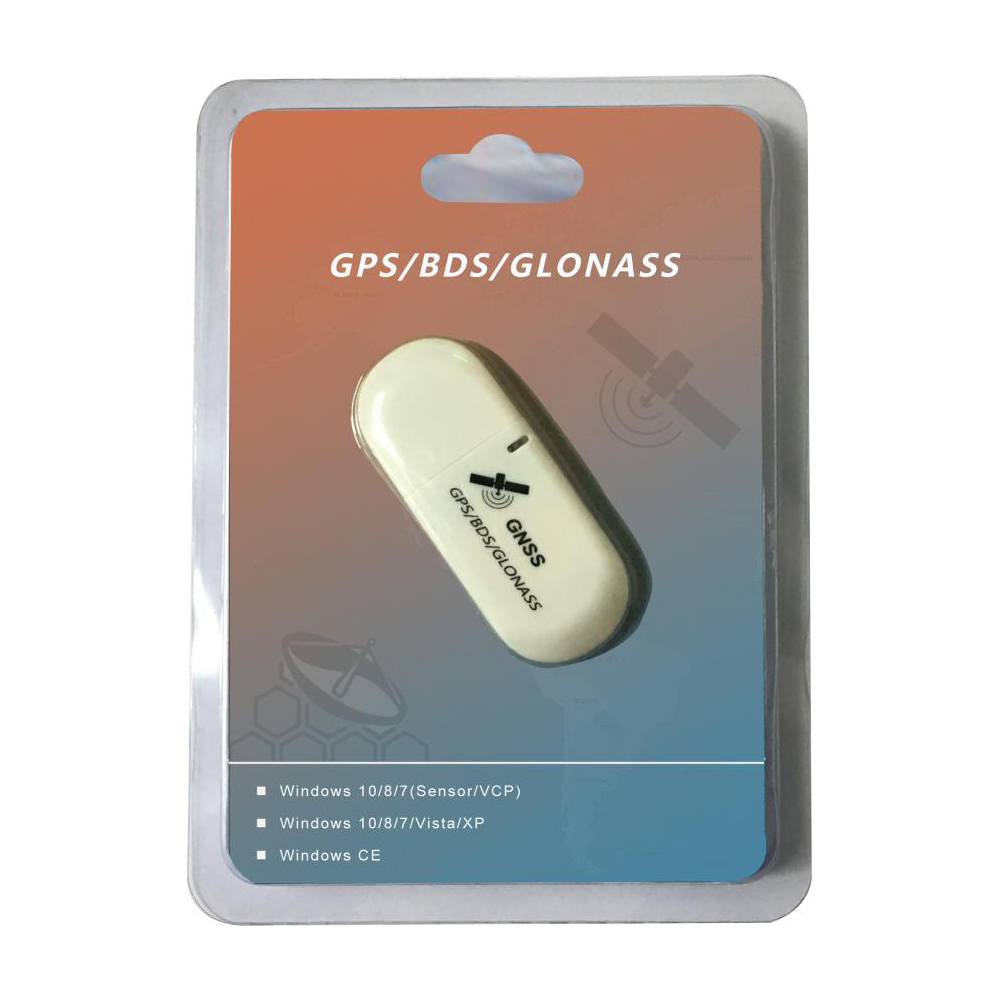

Яркий блистер
Сзади немного характеристик
На лицевой части устройства указана модель U-blox7
Ну и сзади продублировано то же самое, только уже на наклейке

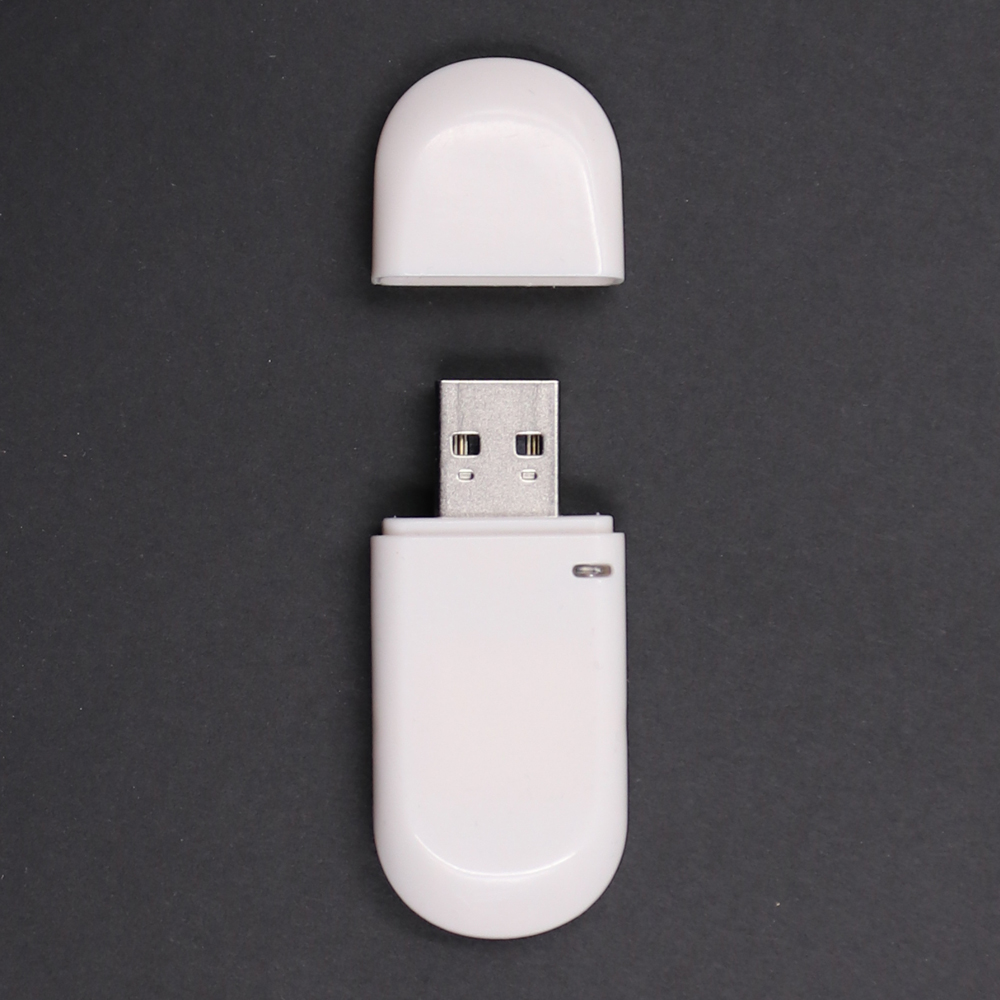

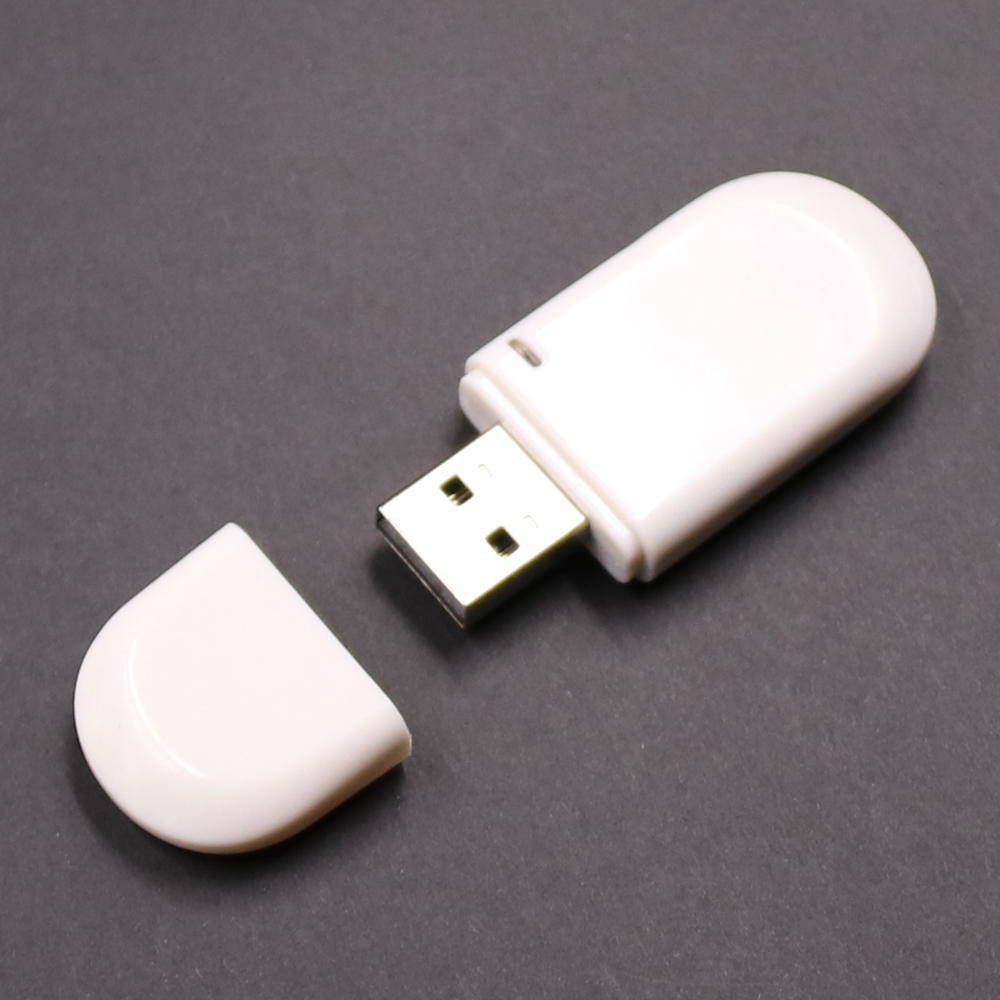

Под колпачком стандартный USB разъем
Функционал.
Для начала пошел в машину, запустил Navitel и увидел то же, что и ранее
Подключил модуль в разъем USB OTG, индикатор заморгал зеленым, а навител увидел спутники после перезапуска.
Satellite Finder
Выехал из гаража — на один спутник больше. Проскакивал еще один периодически, но это не в счет.
Отлично, разбирать магнитолу не пришлось — еще поработает. К тому же остался свободен мультимедиа USB.
Идем домой, вставляем в системник и видим, что нашлось устройство с последовательным интерфейсом
Пошарил в интернете, нашел бесплатную программу «Автоспутник». Модуль подхватился автоматически
Спутники видно, но сигнал слабоват. Индикатор на устройстве не активируется.
Есть еще планшет на Win 10. Так же оборудование определяется без проблем, даже показал полное название
Кинул на подоконник и пошел налить чайкУ. Вернулся — позиция определена, 8 спутников подхватились
Вышел на балкон, стало на один больше и уровень сигнала вырос в среднем вдвое.
Индикатор все время бодренько моргает, оповещая о том, что что-то происходит.
Итого:
Android устройство(магнитола) нашло 14 спутников, удалось подключиться к 11.
Windows устройство(планшет) нашло 12 спутников, удалось подключиться к 9.
Расчлененка.
Пришлось повозиться — защелки довольно цепкие. С одной стороны расположена GPS антенна
С другой, из интересного, нашелся чип GPS U-BLOX G7020-CT
В характеристиках написано multi-GNSS chip supports GPS, GLONASS, QZSS and SBAS
Итоги.
Занятная штуковина, вполне себе работает и легко заменит вышедший из строя GPS модуль, ну или добавит функционал навигации там, где его забыли «доложить». По поводу классификации найденных спутников сложно что-то говорить, т.к. не являюсь экспертом в этой сфере. Если знаете каким образом можно получить более подробные данные — поделитесь в комментариях, проведу нужные манипуляции.
Конструктивная критика так же приветствуется. Всем добра =)
Описание
Приложений
Отслеживание сбора данных
Автоматический местоположения автомобиля
Автомобильный видеорегистратор
Навигации
Часы gps и цифровая камера
Локатор и система безопасности для детей/пожилых людей
Особенности
Поддержка многоспутниковых систем позиционирования
Gps/QZSS/глонасс (GN803G)
Gps/QZSS/Beidou
На основе 8030 низкой мощности один чип
Чувствительность
Обнаружение:-148dBm
Отслеживание:-167dBm
Низкая мощность: 40 ма при непрерывном отслеживании
Поддержка SBAS (WAAS, EGNOS, MSAS)
Более высокая скорость обновления (по умолчанию 1 гц)
RTCM 2,3 поддержка
A-GPS поддержка, OMA SUPL/3GPP TS25.171 (GSM/UMTS) совместимый
Простота в использовании: встроенный патч 25*25*4 мм антенна
Поддержка резервного аккумулятора для более быстрого фиксации положения
Светодиодный индикатор фиксации положения
Windows датчик местоположения поддержка
Поддержка системы пк: XP VSTAR WIN7 WIN8 win10
| Приемник Тип |
72-канальный 8 двигателя Gps и QZSS: L1 C/A, 1575,42 мгц, ГЛОНАСС L1OF, 1598,0625 ~ 1605,375 мгц Бэйдоу B1 1561,098 мгц SBAS: WAAS, EGNOS, MSAS |
| По горизонтали | 2,5 м (автономный) |
| Позиция | 2,0 м (WAAS) |
| Точность |
(Включая SBAS & QZSS; CEP, 50% 24 часа статического,-130 дбм,> 6 SVs) |
| Равных угловых скоростей | 0,05 м/с (скорость) |
| Точность |
<0,3 (рубрика) (50% @ 30 м/с) |
| Импульсом | 30ns (амплитудно-модулируемый сигнал) |
| Точность сигнала | <60 нс (99%) |
|
Импульсом Частота |
0,25 гц ~ 10 мгц |
|
Время первого определения местоположения Быстрый запуск Холодный старт |
Автономный 1,5 сек 26 сек (50%-дбм) |
|
Чувствительность (Автономная) |
-148дбм (поглощение) -167dBm (отслеживание) |
|
Навигации. Частота обновления |
Макс. 10 гц, gps и глонасс или Gps и бэйдоу Макс. 18 гц, только gps По умолчанию 1гц |
| Макс. Высота | 50000 м |
| Макс. Скорость | <1852 км/час |
| Протокол Поддержка |
NMEA 0183 v2.3 и V4.x UART: 9600 bps N, 8,1; GGA, GLL, GSA, GSV, RMC, VTG, TXT |
| SBAS Поддержка | WAAS, EGNOS, MSAS |
USB gps глонасс GNSS драйвер и тестовое программное обеспечение, может быть загружен с нашего сервера. (у нас есть более одной версии тестового программного обеспечения на выбор)
Если у вас возникли какие-либо вопросы, или вам нужно купить больше количества, пожалуйста, свяжитесь с нами
Мы можем предоставить профессиональные OEM или ODM услуги
USB GPS приемник антенна специальный Windows USB GPS модуль ноутбук ПК планшет навигация для win7 win8 WIN10 XP GNSS антенна, BT-G72
Система поддержки:
Mac os,linux,Windows ME/98/CE,server 2003,server 2008,vista,xp,windows 7,windows 8,Windows 10, все системы серии windows.
Протокол NMEA 0183
Выход NMEA 0183
GGA: время, местоположение, тип местоположения
GLL: долгота, широта, время UTC
GSA: режим работы GPS-приемника, спутник позиционирования, значение DOP GSV: видимая спутниковая информация GPS, высота, азимут, Соотношение сигнал-шум (SNR) RMC: Время, дата, положение, скорость
VTG: информация о скорости земли
Образец данных:
$ GNGGA, 092135,00, 2240,60418, N, 11359,85182, E,1,12, 0,99, 137,9, M,-2,7, M, * 5F
$ GNGSA,A,3,10,25,21,32,15,14,31,12,20, 2,04, 0,99, 1,78, 1 * 0F
$ GNGSA,A,3,03,02,06,10,13,07,08,05,16,09, 2,04, 0,99, 1,78, 4 * 0C
$ GPGSV,3,1,10,10, 56335, 39,12, 35090, 24,14, 19288, 40,15, 17074, 20,0*69
$ GPGSV,3,2,10,20, 85040, 37,21, 33205, 32,24, 28038, 23,25, 39140, 20,0*63
$ GPGSV,3,3,10,31, 18227, 42,32, 32306, 38,0*60
$ GBGSV,4,1,15,01, 50130, 02,47,236,33,03,62,189,42,04,32,111, 0*73
$ GBGSV,4,2,15,05, 24255, 39,06, 54019, 34,07, 53163, 43,08, 18190, 36,0*78
$ GBGSV,4,3,15,09, 46330, 39,10, 34188, 41,12, 05241, 13,32,219,38,0*74
$ GBGSV,4,4,15,16, 53002, 31,18, 44,21, 40,0 * 4C
$ GNGLL, 2240,60418, N, 11359,85182, E, 092135,00, A,A * 7D
$ GNRMC, 092135,00, A, 2240,60418, N, 11359,85182, E, 0,058, 271018, A,V * 1E
$ GNVTG, T, M, 0,058, N, 0,107, K,A * 36
1 шт. BT-G72 USB GPS-приемник
