Что такое цифровое аудио s pdif windows 10

Технический термин S/PDIF знаком, пожалуй, каждому продвинутому любителю аудиотехники. Это цифровой аудиоинтерфейс, который уже более четырех десятилетий помогает передавать чистый поток данных между аудиоустройствами. Его разработали еще в эпоху компакт-дисков, однако он остается актуальным и сегодня — эта технология находит свое место в домашних кинотеатрах, компонентных стереосистемах и других решениях. Что такое S/PDIF, как он работает и почему до сих пор востребован — рассказываем в нашей статье.

Зачем нужен S/PDIF?

Под этой аббревиатурой скрываются знакомые имена из аудиоиндустрии. В середине 1980-х годов компании Sony и Philips объединили усилия, чтобы создать собственный способ передачи аудиосигнала — Sony/Philips Digital Interface. Их идея была простой, но по-своему революционной: сигнал предлагалось передавать в цифровом виде, и тем самым избавиться от искажений и шумов, которые неизбежны в аналоговых соединениях. В отличие от привычных аналоговых кабелей с RCA или DIN-разъемами, где качество звука могло пострадать от длины провода или внешних помех, это решение обещало точность и чистоту. Так родился стандарт, который стал основой для бытовой электроники.

Картинка с сайта: doctorhead.ru

История S/PDIF уходит корнями в профессиональный формат AES/EBU (AES3), который изначально разработали для профессионального использования, в частности — студий звукозаписи. Первоначально S/PDIF поддерживал частоту дискретизации 44,1 кГц — стандарт компакт-дисков, но позже это значение выросло до 96 кГц и даже 192 кГц, что привлекло любителей качественного аудио, ищущих максимальную детализацию.

Интересный факт. В 1987 году Philips применил S/PDIF для передачи звука с первых DAT-магнитофонов — кассетных устройств, которые стали пионерами цифровой записи. Получился своего рода мост между аналоговым прошлым и цифровым будущим.

S/PDIF поддерживает и многоканальные системы Dolby Digital и DTS в сжатом виде (исключая Dolby TrueHD из-за высоких требований к пропускной способности). Это делает его полезным для тех, кто хочет построить домашний кинотеатр или продвинутую Hi-Fi-систему. То есть можно, к примеру, подключить телевизор к ресиверу через вход S/PDIF и смотреть фильм с объемным звуком 5.1, который погружает вас в действие. Или, скажем, вывести данные с CD-транспорта на цифроаналоговый преобразователь, сохранив каждый нюанс записи.

В наши дни применение S/PDIF остается весьма широким и не ограничивается домашним аудио. Его используют в студиях для передачи потока данных от микшеров к ЦАПам, на концертах для синхронизации звука, а в быту — для подключения Blu-ray-плееров или игровых консолей.

Картинка с сайта: doctorhead.ru

Если сравнить S/PDIF с другими интерфейсами, то «старший брат» для студий AES/EBU использует XLR-разъемы и передает до 12 Мбит/с, но он дороже и сложнее в бытовом использовании, хотя нередко используется в аудиоаппаратуре топового уровня. HDMI выигрывает при работе с видео и звуком, поддерживая Dolby Atmos, а USB удобен для подключения к системе компьютеров, хотя требует специальных драйверов. S/PDIF — проще и дешевле и до сих пор остается одним из самых востребованных стандартов.

Интересный факт. В 1990-х энтузиасты экспериментировали с коаксиальным S/PDIF, передавая через него данные между компьютерами в самодельных сетях. А в 2000-х японские инженеры Toyota внедряли Toslink в автомобильные аудиосистемы, чтобы справиться с помехами от двигателя.

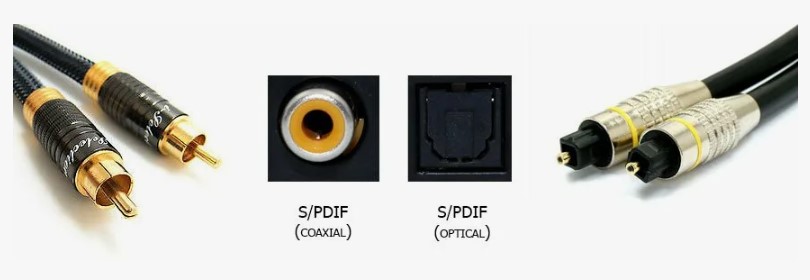

Типы S/PDIF: коаксиальный или оптический?

Интерфейс S/PDIF широко используется в двух вариантах, и каждый из них стал удобным инструментом для конкретных задач. Давайте рассмотрим их подробнее.

Коаксиальный S/PDIF

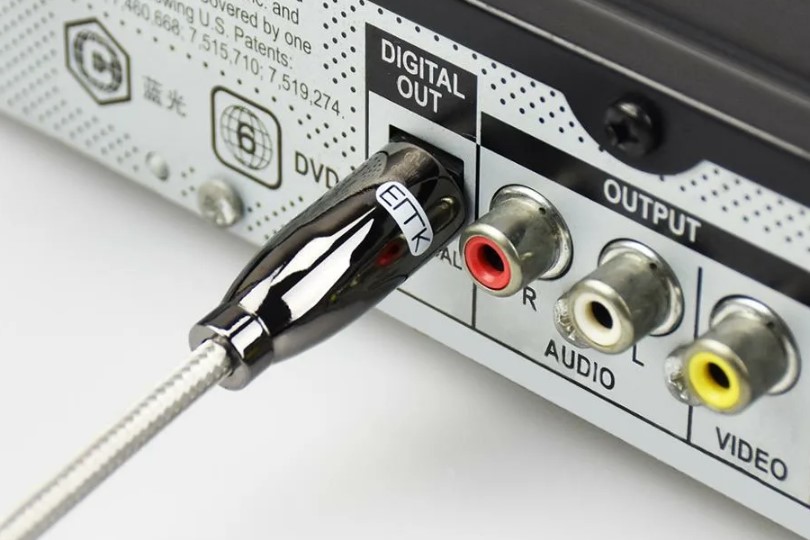

Коаксиальный тип задействует знакомые всем RCA-разъемы и требует кабеля с волновым сопротивлением 75 Ом. Сигнал передается с помощью электрических импульсов, что позволяет без потери качества использовать линию обычно длиной до 10 метров. Но есть нюанс: если экранирование слабое, а рядом работает мощный усилитель или источник питания, в звуке может появиться посторонний фон. Качественные кабели с хорошим экранированием могут обеспечить и большую длину, и лучшую защиту.

Картинка с сайта: doctorhead.ru

Пропускная способность S/PDIF составляет около 1,5–1,8 Мбит/с. Этого достаточно для передачи стерео PCM-сигнала с частотой дискретизации до 24 бит/96 кГц или для сжатого многоканального звука Dolby Digital/DTS (5.1).

Интересный факт. В 1990-х аудиоэнтузиасты приспосабливали под S/PDIF коаксиальные кабели от антенн. Порой это работало, доказывая универсальность технологии, однако у таких «поделок» не всегда было волновое сопротивление 75 Ом, и это приводило к несоответствию сигнала и его искажениям.

Оптический S/PDIF (Toslink)

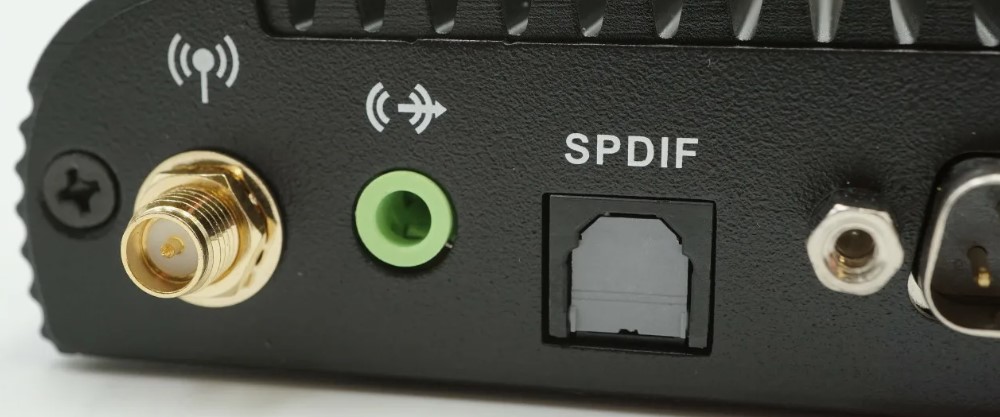

Оптическое подключение, известное как Toslink, появилось в начале 1980-х благодаря известной компании Toshiba (TOShiba-LINK). Здесь сигнал идет через оптоволокно в виде световых импульсов — это полностью исключает электромагнитные помехи. Такое решение идеально для систем, где рядом с колонками стоят роутеры или другие передатчики. Однако длина ограничена 5–10 метрами из-за затухания света, а кабель довольно хрупок — резкий перегиб может его повредить. Светодиоды работают на длине волны 650 нм — это красный свет, который иногда видно в темноте на концах провода, что добавляет подключению визуальный шарм.

Интересный факт. Изначально Toslink создавали для CD-плееров Toshiba, но в 1985 году его начали использовать в минидиск-плеерах Sony. В 2000-х Toslink даже задействовали в автомобилях Toyota, чтобы противостоять помехам от бортовой электроники.

Сравнение характеристик

Оба типа — коаксиальный и оптический S/PDIF — поддерживают частоты от 32 до 192 кГц и форматы PCM, Dolby Digital, DTS.

Выбор зависит от ваших условий и задач, но оба варианта способны обеспечить примерно одинаковое качество цифрового аудио при правильной настройке.

Какой S/PDIF лучше?

Выбор между коаксиальной и оптической реализациями S/PDIF — это не спор о превосходстве технологий, а поиск подходящего решения для конкретной аудиосистемы. Оптоволокно более хрупкое, поэтому при укладке углами или использовании в помещении с множеством мебели коаксиальный вариант предпочтительнее благодаря более стабильной передаче на меньших расстояниях и устойчивости к механическим повреждениям. Модели с высококачественными проводниками и надежным экранированием значительно снижают воздействие внешних помех и наводок на сигнал.

Если же ваша цель — компактный домашний кинотеатр в комнате с множеством электронных компонентов, обеспечить чистоту звука поможет оптический Toslink, который не боится помех от сабвуфера или роутера.

Почему качество S/PDIF- кабеля важно даже для «цифры»

Многие считают, что цифровой сигнал невозможно исказить. В конце концов, он состоит всего лишь из «нулей и единиц», и кажется логичным, что если данные передаются в цифровом виде — что пришло на одном конце кабеля, то и будет на другом. Однако на практике все сложнее.

Как могут «потеряться» нули и единицы

Цифровой сигнал передается как электрические (по коаксиальному кабелю) или световые (по оптическому) импульсы. Они представляют собой последовательность, в которой каждая часть соответствует «нулю» или «единице». Чтобы устройство на другом конце линии смогло правильно распознать этот сигнал, он должен оставаться четким и стабильным.

Проблемы коаксиального кабеля

• Электромагнитные помехи — поблизости от мощных электронных приборов, кабельных трасс в сигнал может вмешиваться внешнее излучение, вызывая ошибки передачи. Качественное экранирование провода защищает его от таких помех.
• Отражения сигнала — если у провода неправильное сопротивление (например, не 75 Ом, как положено), часть сигнала будет «отражаться» обратно, вызывая искажения, подобно эху в телефонном разговоре.
• Затухание и форма импульса — чем длиннее провод, тем больше сопротивление и тем слабее становятся импульсы. Если поток данных становится слишком слабым или размытым, приемник может неправильно определить, где был «ноль», а где «единица».

Проблемы коаксиального кабеля

Toslink-интерфейс передает цифровой сигнал в виде «вспышек света». Он не боится электромагнитных помех, но у него есть свои сложности:

• Затухание сигнала — оптоволокно не идеально прозрачное, и по мере прохождения свет ослабевает. Если кабель слишком длинный или низкого качества, приемник может просто не распознать часть сигнала.
• Дисперсия — световые импульсы могут растягиваться, теряя четкие границы. Если они начинают накладываться друг на друга, приемник может принять один бит за другой.
• Физическая хрупкость — внутри оптического кабеля находятся очень тонкие волокна. Если они повреждены, сигнал сильно ослабевает или вовсе теряется.

В отличие от аналоговых сигналов, где небольшие помехи могут лишь немного изменить звучание, в цифровом мире ошибка может привести к явным проблемам:

• Пропуски аудио (например, кратковременная тишина или щелчки).
• Артефакты (искажения в звуке, похожие на сбои в потоковом видео).
• Полная потеря сигнала (если приемник не может восстановить информацию).

Выводы

В качественной аппаратуре и при образцовом кабельном соединении S/PDIF — это проверенный цифровой интерфейс, который несет чистый сигнал через коаксиальный или оптический кабель. Он доказал свою надежность и удобство, начиная с DAT-магнитофонов и заканчивая топовыми современными аудиосистемами. Даже в эпоху уверенного наступления стандарта HDMI — S/PDIF уверенно держит свои позиции. Мы полагаем, что в обозримые 2025–2030 годы S/PDIF останется одним из ключевых решений для тех, кто ценит качественный звук и простоту использования.

Подобрать подходящей кабель для вашей аудиосистемы или домашнего кинотеатра помогут наши эксперты. Ждем вас в магазинах Dr.Head в Москве и Санкт-Петербурге!

Многие слышали такое словосочетание как Sony/Philips Digital Interface Format, но не все понимают, что оно означает. Давайте разберемся: spdif что это и в чем его преимущества. На самом деле все просто. Это общепризнанное в мире обозначение передачи цифрового звука, с помощью которого улучшается качество звука. Раньше данный стандарт звучания можно было встретить только в аудиоплеерах, но с развитием технологий его легко может установить каждый на ПК, TV, домашний кинотеатр, магнитофон и т. д.

Более подробную информацию вы сможете найти в статье, автором которой является Арина Жукова, она в доступной для каждого человека форме рассказывает о данном формате передачи цифрового звука. У нее есть очень много интересных статей, которые Арина пишет специально для клуба маркетплейса Озон, они посвящены насущным для многих темам, таких как дом и отдых.

SPDIF на TV

Благодаря режиму S/PDIF звуковой сигнал будет передаваться в необходимом формате. Например, если по телевизору транслируют киноленту в качестве HD, а он поддерживает формат 5.1 или 7.1 формат, то благодаря SPDIF-режиму вы получите звук хорошего качества. В последних моделях этот аудиовыход подписан как SPDIF out, или Digital audio out.

В чем преимущества S/PDIF

S/PDIF передает звуковой сигнал цифрового формата между аудио- и видеоустройствами, не преобразовывая цифровое звучание в аналоговое. Так как изначально пропускная способность ограничена, то передача звука происходит сжатым потомком, а затем восстанавливается декодером. Стоит отметить, что для такого способа передачи сигнала нестрашны никакие помехи.

Каким может быть стандарт SPDIF:

• коаксиальным, или RCA Jack. В основном используется в технике бытового назначения. Для подключения используется коаксиальный кабель и разъем RCA с конвектором в виде «тюльпана», обеспечивает звучание высокого качества только при соблюдении одного критерия – поблизости не должно быть электромагнитного поля;

• оптическим, toslink, или EIAJ Optical. SPDIF-разъем есть в телевизорах, которые были выпущены совсем недавно через него идет подключение с помощью оптоволоконного кабеля к персональному компьютеру, плейеру, магнитофону или другому устройству. В этом случае звук будет идеальным в любых условиях.

Используйте цифровые аудиосвязи везде, где есть возможность и наслаждайтесь чистым звуком высокого качества.

Картинка с сайта: riakursk.ru

Ответы специалистов и комментарии пользователей

vitalist
/ Виталий Владимирович
29.11.2016, 04:21

кликаем правой кнопкой мыши по значку звука в трее и выбираем «Устройства воспроизведения». Там будут показаны устройства, через которые ты можешь воспроизводить звук. Если ты не хочешь его использовать, то кликаешь по нему правой кнопкой мыши и выбираешь «Отключить». Вот и всё.

Картинка с сайта: www.windxp.com.ru

Голосов:
0

Для ответа в данной теме, войдите на сайт под своим логином или зарегистрируйтесь.

Все о виниле

Цифровые источники звука

Цифровой интерфейс S/PDIF и принцип его работы

Цифровой выход.

Гнездо на всех СD транспортах и на некоторых CD-проигрывателях, которое обеспечивает доступ к цифровому потоку данных. При помощи цифрового выхода CD-транспорт может подавать информацию на отдельный цифровой процессор через интерфейс S/PDIF (Sony/Philips Digital Interface Format — формат цифрового интерфейса Sony/Philips). Он назван в честь двух компаний, которые изобрели компакт-диск.

Цифровой интерфейс S/PDIF-это стандартный формат передачи цифрового звука, преимущественно между СD транспортом и цифровым процессором. Сигнал S/PDIF может передаваться через разъемы и кабели различных типов, таких как оптический ST или коаксиальный (рассматриваемый в этой главе ниже). Вся бытовая цифровая аудиоаппаратура — транспорты, цифровые процессоры и аппараты цифровой записи — использует интерфейс S/PDIF. Профессиональный вариант S/PDIF называется интерфейсом AES/EBU (Audio Engineering Society/European Broadcast Union, или Общество аудиоинженеров/Европейский радиовещательный союз — организации, стандартизировавшие этот интерфейс). Иногда его используют и в бытовой цифровой аудиоаппаратуре.

Картинка с сайта: www.hifiaudio-spb.ru

Джиттер — это временные ошибки тактового генератора, задающего моменты преобразования цифровых отсчетов компакт-диска в музыку. Джиттер к тому же ухудшает ощущение пространства, уменьшая глубину звуковой сцены и смазывая музыкальные образы. Ощущение прозрачности воздуха между вами и исполнителем исчезает, пространство словно затягивается дымкой.

Главным источником джиттера в цифровом воспроизведении звука является интерфейс, соединяющий CD-транспорт с цифровым процессором. Избавьтесь от цифрового интерфейса, которого по природе своей лишен CD-проигрыватель, и вы уничтожите главный «возбудитель» джиттера. По этой причине одно-корпусные CD-проигрыватели при прочих равных условиях имеют значительное превосходство в качестве звука над компонентной аппаратурой.

В сигнале S/PDIF содержатся звуковые данные обоих звуковых каналов, а также синхросигнал, называемый также тактовыми импульсами. Эти тактовые импульсы восстанавливает цифровой процессор, благодаря чему транспорт и процессор работают в едином временном базисе. Индикатор с надписью «Lock» или индикатор частоты дискретизации на передней панели многих цифровых процессоров показывает, что тактовые импульсы восстановлены и два компонента синхронизированы, т.е. их тактовые частоты совпадают.

Поток данных интерфейса S/PDIF несет не только информацию о звуке, но и служебную информацию, включая ряд субкодов CD. Они содержат сведения о частоте дискретизации, об использовании предъискажений, а также информацию о принадлежности сигнала к профессиональному интерфейсу AES/EBU или интерфейсу для бытовой аппаратуры S/PDIF. Данные субкода включают также номера всех треков и временную информацию, отображаемую индикатором CD-проигрывателя или транспорта. Звуковые данные и информация субкода объединяются в 32-разрядные сукеры. Каждый субкадр начинается с преамбулы, четырехразрядной синхрогруппы, которая нарушает правила бифазного кодирования. Преамбула действует как сигнал синхронизации, обозначающий начало нового субкадра. За преамбулой следуют четыре бита вспомогательной информации» 20 разрядов звуковой информации. Если передается шестнадцатиразрядная звуковая информация, то дополнительные четыре разряда не используются (заменяются при кодировании нулями). Четырехбитную область дополнительных данных можно использовать для размещения звуковых данных, увеличивая за ее счет полную длину слова аудиоданных до 24 битов.

Дополнительные четыре бита (правильность звукового отсчета, бит данных пользователя, статус звукового канала и четность субкадра) завершают субкадр.

Субкадры левого и правого звуковых каналов идентифицируются несколько различными преамбулами. В едином потоке битов они передаются поочередно. Из субкадров формируются блоки длиной 192 бита. При частоте дискретизации 44,1 кГц общая скорость цифрового потока составляет 2,8224 миллиона бит в секунду.
