Не секрет, что в современном автомобиле управление многими исполнительными устройствами, а также обмен данных между различными ЭБУ (а их в автомобиле может быть довольно много, минимум по одному на каждую систему) осуществляется по CAN шине. Не буду в данной статье углубляться в теорию построения CAN шины и обмена данными в ней, ограничимся только тем, что мы CAN шину используем как транспорт для данных. Кому нужна более детальная информация по CAN шине, без труда найдет ее в любом поисковике.
Итак, какими исполнительными устройствами можно управлять по CAN? Список на самом деле может быть огромен, и может зависеть от конкретной марки и модели автомобиля. Для примера, по CAN может осуществляться снятие, постановка на охрану, складывание зеркал, управление стеклоподъемниками, срабатывание центрального замка, включение фар и т.д. Кстати, многие автомобильные девайсы подключаются к CAN шине, и путем передачи в шину определенных данных осуществлять какие-то действия. Например, по такому принципу работают доводчики стекол. Такой доводчик ждет появления в CAN шине данных на постановку на охрану, и при получении этих данных осуществляет передачу данных в CAN шину, которые инициируют закрытие стекол. Как правило, такие доводчики вставляются в OBD-2 разъем автомобиля, в котором имеется выход CAN шины. Тут следует сказать, что на автомобиле может быть несколько CAN шин (высокоскоростная, низкоскоростная), которые разделены между собой.
Сразу возникает вопрос, есть ли в машине CAN шина. Определить это можно, посмотрев в OBD2 разъем наличие пинов 6 и 14.
Что представляет собой CAN пакет с данными? Грубо говоря он представляет собой CAN ID (идентификатор CAN, может быть 11-ти или 29-ти битным) и данные DATA (в одном CAN пакете возможно передача до 8 байт). CAN ID — это фактически поле адресата, т.е. кому адресуются данные DATA. Несколько CAN пакетов могут образовывать одно сообщение (чтобы преодолеть лимит на передачу более 8-ми байт).
Каждому исполнительному устройству или датчику автопроизводитель назначает уникальный CANID (у разных производителей они будут разными), благодаря чему можно адресовать посылку данных конкретному ЭБУ или устройству, или получив CAN пакет ЭБУ может определить ему ли он предназначался, и если ему, то что он должен с ним сделать (например, в нашем примере с доводчиком — поднять стекло).
До этого была теория. Теперь я расскажу, как посмотреть, что творится в CAN шине автомобиля и что для этого нужно. Для этого необходим специальный адаптер и программа, которая будет отображать состояние CAN шины. Вообще, таких программ и адаптеров в природе существует много, но самым популярным является CANHacker (такой себе стандарт «де-факто»), поэтому про него я и расскажу. В качестве адаптера я буду использовать CHIPSOFT J2534 Lite адаптер, который может работать в режиме J2534 устройства, K-Line адаптера и в необходимом нам режиме CANHacker.
Сама программа CANHacker бесплатна и может быть без труда найдена на просторах интернета. Обращаю внимание на то, что по состоянию на март 2016, данная программа не может работать в Windows 10. Что-то Microsoft в своей операционке так улучшило, что в ней перестали работать все программы написанные ранее на Visual Basic c использованием COM порта.
Итак, запускаем программу, открываем окно настроек, в которых выбираем COM порт, на котором висит наше устройство, скорость обмена (в нашем случае 500 Kb/s), и режим работы (Listen Only).
Следует отметить, что если неправильно задать скорость CAN шины, которую собираемся слушать, то мы ничего не увидим. В автомобилях высокоскоростная CAN шина работает на скорости 500 Kb/s, ее и будем слушать, подключив наш CHIPSOFT J2534 Lite адаптер, в OBD2 разъем автомобиля.
Что еще нужно сказать по настройке Listen mode. Она определяет, требуется ли адаптером отсылать подтверждение приема CAN пакета. В нашем случае мы просто слушаем сеть и ничего не подтверждаем. Вообще, этот режим может быть полезен в том числе и в поиске неисправностей или обрывов в CAN шине.
Если предполагается отправка CAN пакетов в шину, то галка Listen Only должна быть снята.
Нажимаем старт. Если все сделано правильно, то на экране увидим CAN пакеты, которые «бегают» в сети нашего авто. А бегать их там может быть очень много. Так, на моей машине при заведенном двигателе «бегает» более 1000 пакетов в секунду. Вот какое происходит движение при подключении одиночного ЭБУ:
Если нам необходимо отследить какие-то конкретные CAN ID, то мы можем задать фильтр, который отсеет лишнее.

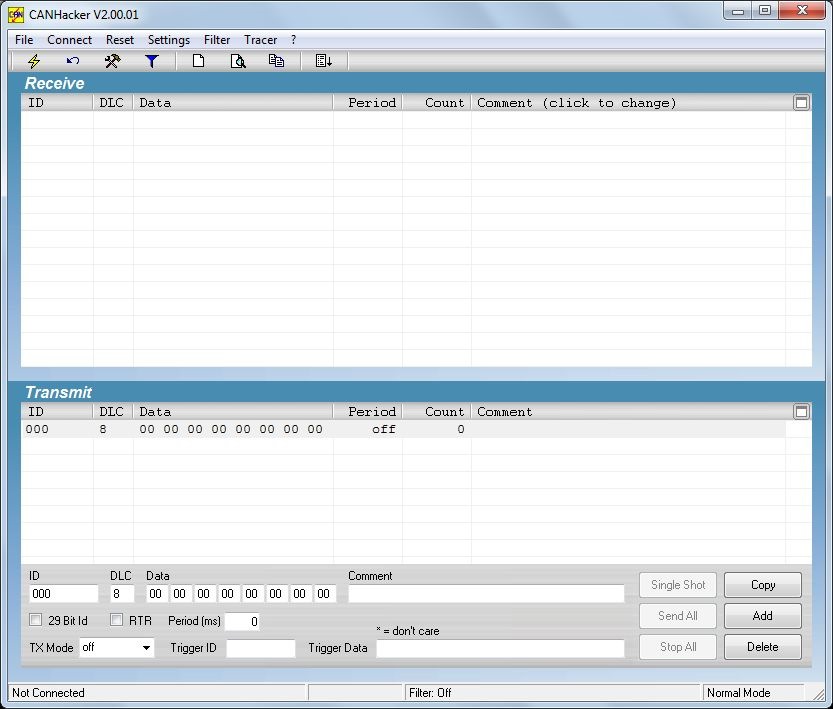

Программа CANHacker может работать в режиме монитора (monitor) и трейсера (tracer). В режиме монитора CAN пакеты сгруппированы по CAN ID и отображается переиод следлования данного CAN ID. В режиме трейсера отображается непрерывный поток CAN пакетов в порядке их появления в CAN шине. Но особенностью режима «трейсер» является то, что можно затем вопроизвести в шину в таком же порядке.
Также программа может отправлять отдельные CAN пакеты пользователя в CAN шину с заданным периодом (область в окне программы для работы в этом режиме называется Transmit). Некоторые используют это свойство для создания так называемой подмотки пробега. Т.к. информация о скорости вращения каждого колеса приходит с ЭБУ ABS, то отправляя непрерывно в шину CAN пакеты, в которых будет закодирована скорость, скажем 500 км/ч мы заставим одометр думать, что мы машина таки движется с такой скоростью, в результате чего счетчик пробега на одометре будет увеличиваться очень быстро а машина по факту стоять неподвижно.
В данной статье я сделал небольшой обзор программы CANHacker. Если тема интересная, то можно продолжить в меру моих знаний
Provide feedback
Saved searches
Use saved searches to filter your results more quickly
Sign up
Уровень сложностиПростой
Время на прочтение3 мин
Количество просмотров36K
Приветствую всех!
Хочу поделиться своим опытом решения проблемы с включением электроусилителем руля (ЭУР) на Volkswagen Tiguan 2008 года «на столе».
Предыстория. Периодически на панели приборов появлялись индикаторы желтого и красного руля, что указывало на неполадки с ЭУР.
Диагностика показала, что на 30-й клемме (постоянный плюс от аккумулятора) пропадает питание.
Казалось бы, что может быть проще — проверить жгут проводов и найти причину. Однако жгут оказался целым, окислений на контактах не было, и питание присутствовало даже при возникновении ошибки.
В итоге я пришел к выводу, что проблема кроется в блоке управления ЭУР, который расположен на самой рулевой рейке. Добраться до него без подъемника крайне сложно, поэтому я решил заменить рейку на контрактную б/у.
После замены проблема исчезла, но осталась старая рейка, которую нельзя было продать в таком состоянии, так как причина ошибки оставалась неясной. Кроме того, без подключения к автомобилю проверить или починить ее было невозможно.
Так возникла задача: подключить рулевую рейку Tiguan «на столе» без подключения к машине. Для этого нужно было имитировать активность в CAN‑шине.
Для решения задачи потребовался адаптер, совместимый с программой CanHacker, и трейс CAN‑пакетов с автомобиля.
В этой статье я расскажу о первом этапе — создании адаптера, совместимого с CanHacker.
CanHacker работает с адаптерами по протоколу Lawicel. Для создания адаптера мне понадобились микроконтроллер Arduino, CAN‑трансивер и модуль MCP2515 с трансивером TJA1050.
Схема подключения проста: необходимо соединить питание и SPI‑интерфейс. На модуле MCP2515 есть джампер J1, который подключает резистор 120 Ом на шине. Для работы с автомобилем этот резистор обычно не нужен, но для тестирования на столе его лучше установить.
Джампер J1 на модуле MCP2515 подключает резистор 120 Ом на шине. Для подключения к шине автомобиля он обычно не нужен, а вот для подключения устройства к модулю на столе его лучше установить.
После сборки модуля оставалось найти подходящую прошивку.
Изначально я использовал проект arduino‑canhacker, но он оказался нестабильным — зависал даже на скорости 125 Кб/с. В итоге я нашел более надежное решение — библиотеку Seeed_Arduino_CAN. В ней есть пример canbus‑monitor, который после прошивки работает стабильно на скорости 500 Кб/с и совместим с CanHacker.
Теперь, когда адаптер готов, можно проверить его работу. Подключаемся к CAN‑шине автомобиля (в моем случае — к блоку парковочного ассистента, так как на Volkswagen используется Gateway, разделяющий сети). Запускаем CanHacker, выбираем COM‑порт, скорость 115 200 для адаптера и 500 Кб/с для CAN‑шины.
После подключения видим, что связь установлена, и версия прошивки отображается.
Следующий шаг — запись трейса CAN‑пакетов. Включаем зажигание, запускаем двигатель, глушим его и останавливаем запись. Теперь у нас есть трейс, который можно использовать для имитации работы автомобиля и включения рулевой рейки. Конечно, не все пакеты из трейса понадобятся, но они помогут определить, какие CAN ID и сообщения отвечают за активацию ЭУР.
Это моя первая статья на Хабре, и если она окажется полезной, я с удовольствием поделюсь другими техническими решениями и опытом!
